ebayで購入したボード (1)ブレッドボード用3.3-5V電源

Breadboard Power Supply Module 5V/3.3V For Arduino (No Breadboard)

 これは、ブレッドボードの両端の電源ラインにまたがる構造をした電源ユニットです。1個0.99ドルでした。

 電源入力は2系統あります。

  • ミニUSBの5V
  • DC-ACアダプタの7~12V

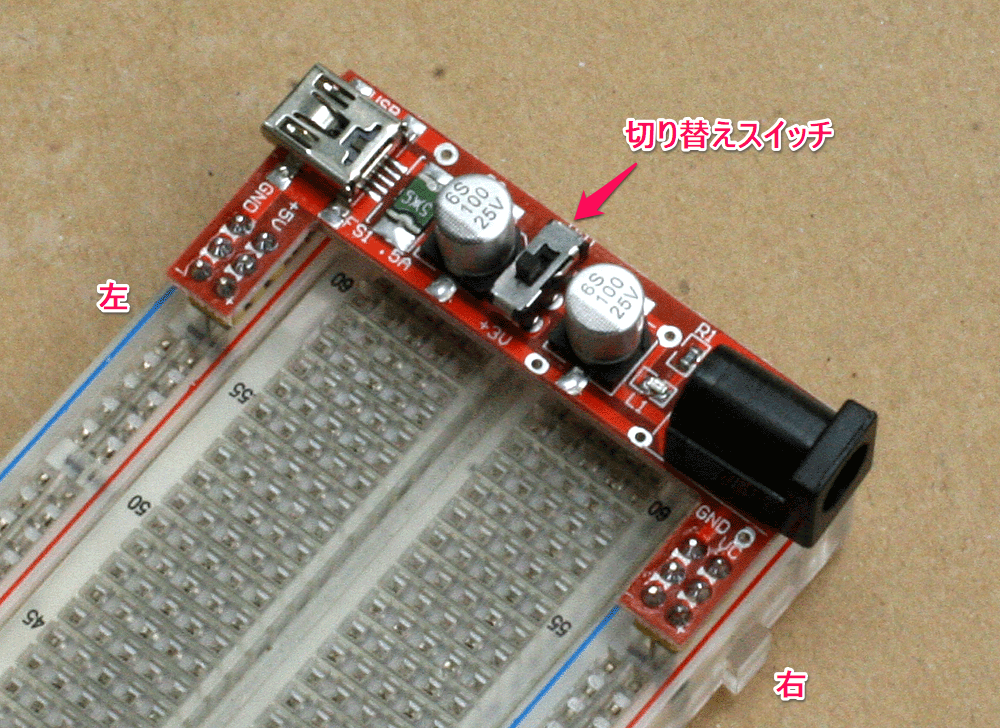

 真横から見たようすです。中央にあるのが電源切り替え用スライド・スイッチです。

電源切り替えスイッチ

 切り替え用のスライド・スイッチを5Vにすると、向かって右側と左側の電源ラインには5Vが出ます。スライド・スイッチを3Vにすると、向かって右側は3.3Vが、左側の電源ラインには5Vが出ます。

電源の入力

切り替えスイッチ 左側の
電源ライン
右側の
電源ライン

USB入力

5V

SW-5V側 5V 5V
SW-3V側 5V 3.3V

AC-DC入力

12V

SW-5V側 5V 5V
SW-3V側 5V 3.3V

■Breadboard Power Supply Module 5V/3.3V ...
