OPアンプの怪 その2 Cがあると何が変わるか(1)
■コンデンサを追加すると(その1)
前回の測定では、各チャネルのプローブは測定前に入力をショートして、0レベルを調整しました。今回は、波形自体がずれているようなので、波形発振器の出力レベルを0にしても、0からずれていたので、オフセットを調整しました。
●1kHzの波形
前回と同様に、入出力はほぼ重なっています。

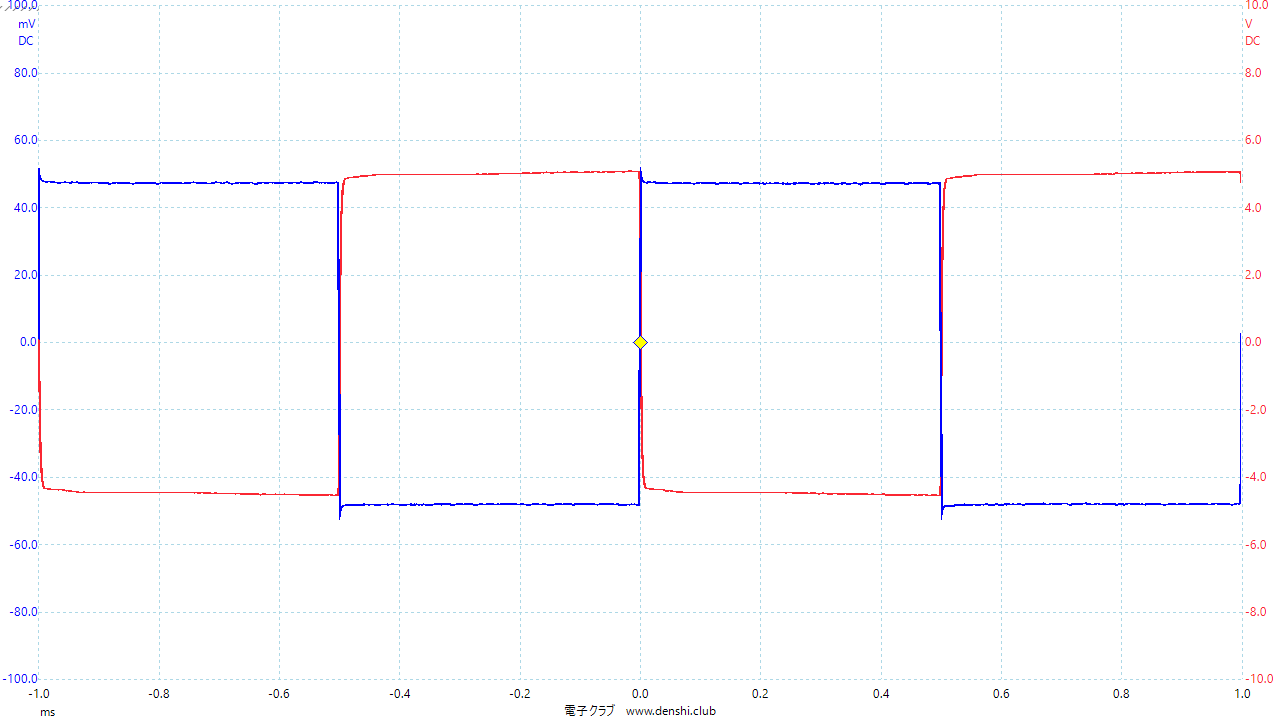

●R2に並列に100pFを入れる 1kHz
立ち上がりの波形が少しなまっています。
●R2に並列に100pFを入れる 10kHz
前回の100kHz時のように立ち上がりが鈍っています。立ち上がりのタイミングは異なり、入力の立ち下がりと同じタイミングです。
立ち上がりのタイミングは異なり、入力の立ち下がりと同じタイミングです。波形は似ていますが、この増幅後のくずれた波形は理由が異なるようです。
このコンデンサを入れることで、このOPアンプの回路は1次ローパス・フィルタになります。別名、1次ハイカット・フィルタです。カットオフ周波数fcは、
fc = 1 / 2π C R = 1 / 2 * 3.14 * 100 * 10^-12 * 99 *10^3 = 約 16kHz |
測定結果と一致します。しかし、非反転回路のローパス・フィルタ回路では、R2にコンデンサを入れた回路は紹介されていないようです。
100pFが入っていないときの測定結果です。しかし、このコンデンサで、ローパス・フィルタが形成されていことは事実です。
小さな容量、たとえば10pF程度は配線時に入ってしまうことがあり得るので、そういう場合、意図せずに帯域が狭くなります。
逆に、GBWが広いとき、実際に増幅したい帯域を狭くしたいときに、コンデンサで意識的に制御することもあるでしょう。
●反転回路で確認
反転回路で特性をとりました。
●1kHz
●10kHz
●10kHzに100pF

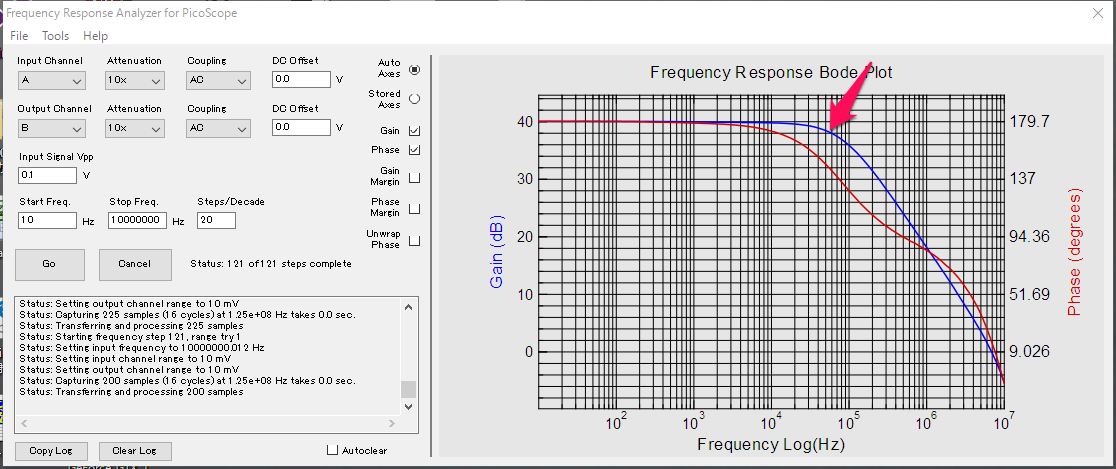

周波数特性をとると、非反転とほぼ同じ15kHzがカットオフ周波数と読み取れます。
位相の回り方は異なります。
- 非反転増幅回路では 40dBから0dBでは約116°で、発振する条件の180°まで余裕がある
- 反転回路では約133°なので、余裕度は少ない
反転回路でC=100pFがない状態の周波数特性です。非反転増幅回路とほぼ同じ特性が得られました。しかし、位相が180°回ると発振します。170°回っているので、発振寸前です。したがって、Cを利用して位相を調整すべきかもしれません。
非反転回路と反転回路のどちらでも100倍の増幅回路は作れました。しかし、R2に並列にコンデンサが入ると、位相の変化に差が出ました。ほかになにか大きく異なることがあるのでしょうか。
