オシロスコープで遊ぶ ① 帯域の差

 どこかに、見たい波形を正確にオシロスコープで再現するには、その波形の周波数の5倍以上のスペックをもつオシロスコープが必要と書かれていたことがあります。実際に試してみましょう。

使用した発振器

  Agilent 33120A;15MHz

使用したオシロスコープ

  • Analog Discovery PRO ADP3420;14bit 55MHz 125MS/s (WaveForms 3.18.1)
  • Pico Technology 5242B 16bit ;60MHz(200 MHz) 1GS/s  (PicoScope Early Access 7.0.98.1193)
  • Keysight DSOX3012T;8bit 100MHz 5GS/s
  • LeCroy LT224;200MHz 8bit 200MS/s

15kHz 1Vp-p 方形波

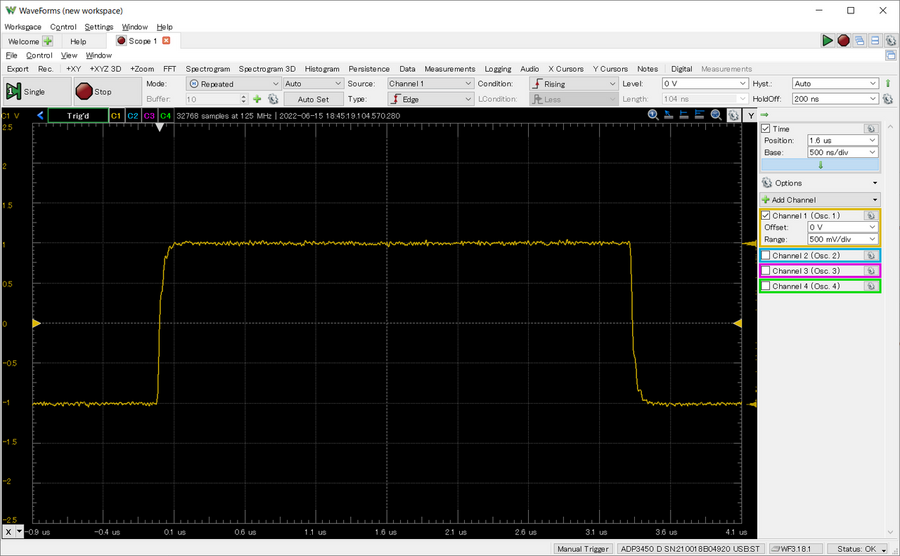

<Analog Discovery PRO ADP3420>

<Pico Technology 5242B

<Keysight DSOX3012T>

5MHz 1Vp-p 方形波

 いずれの測定画面も波形が近似しているので、発振器の方形波自体が崩れていると思われます。発振器の出力する方形波がもっとしゃきっとしていれば差がわかるかもしれませんが、5MHzぐらいだと、オシロスコープの差は出ないようです。

<Analog Discovery PRO ADP3420>

<Pico Technology 5242B>

<Keysight DSOX3012T>

<LeCroy LT224>
