マキシムのMAX30208は、校正なしで、30～+50℃の範囲で±0.1℃ の確度が得られる温度センサです。評価用ボードをMouserから入手しました。

●MAX30208のおもなスペック

• 動作電圧は1.7～3.6V
• 分解能は16ビットでLSBは0.005℃
• 測定時の電流67uA
• 積分時間は15ms
• インターフェースはI2C（転送速度最大400kHz）
• I2Cのスレーブ・アドレスは四つ設定できる（工場オプション）
• データは2の補数形式
• 上限下限の温度を設定し、アラートを発生できる
• 32ワードのFIFO

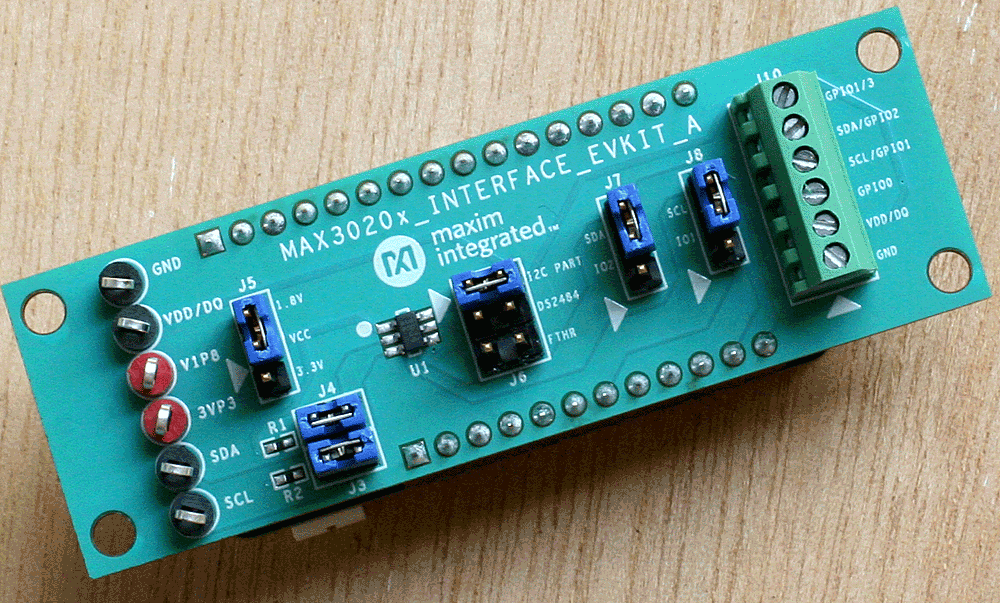

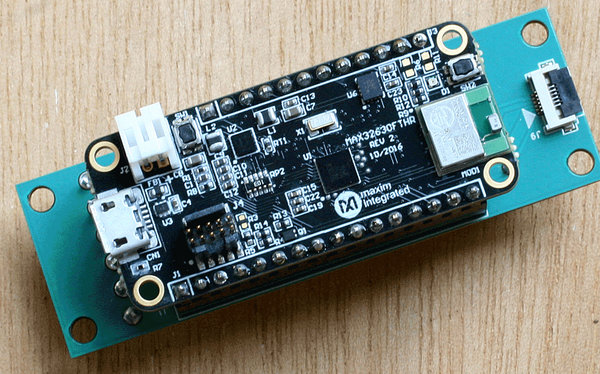

●評価用ボードの外観

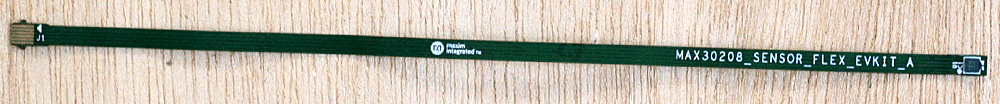

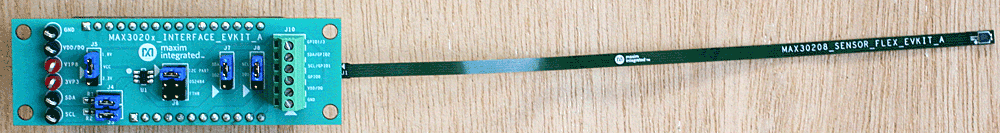

　評価用ボードはPCのUSBに挿して利用します。温度センサ自体は、約14cmのフレキシブル基板の先端に実装されています。

●PCのユーティリティ

　MAX30208EVSYS Evaluation System for the MAX30208からMAX30208 EV Kit Tool というソフトウェアをダウンロードします。ダウンロードしたMAX30208EVKitSetupV100.zip をクリックして解凍し、exeファイルをダブルクリックしてセットアップを実行します。

　付属のmicroUSBケーブルで、評価ボードとPCとつなぎます。

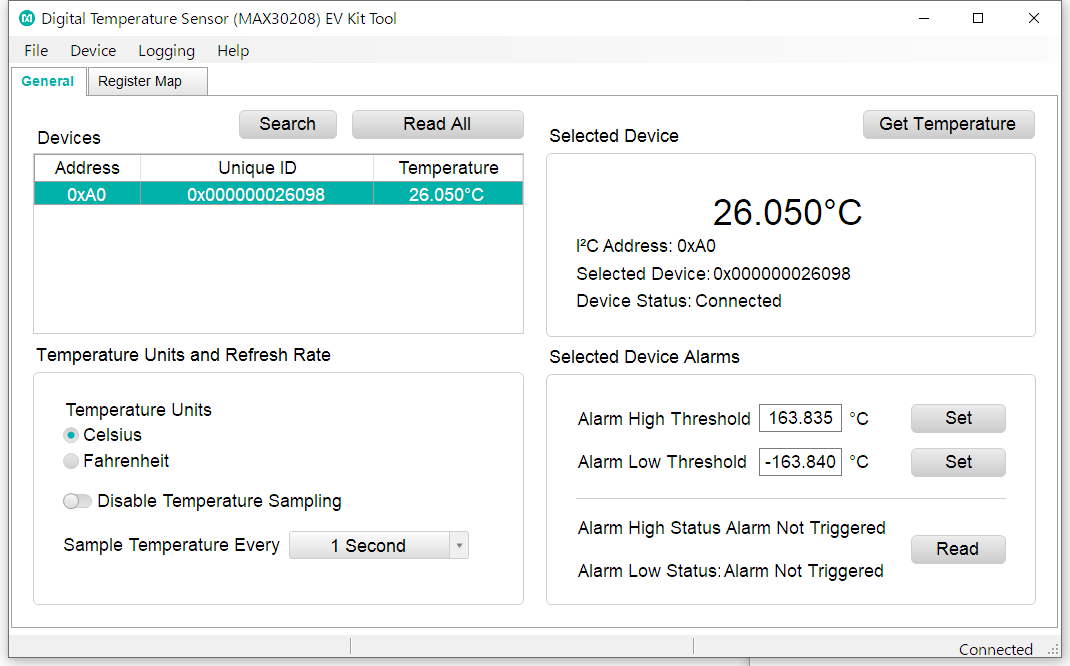

　実行中の画面です。指先でセンサをつまむと素早く温度が上昇します。

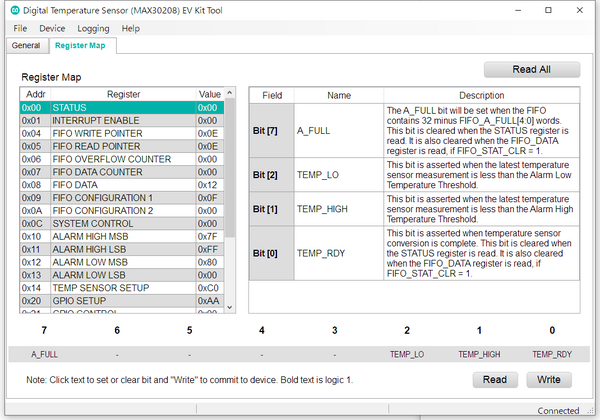

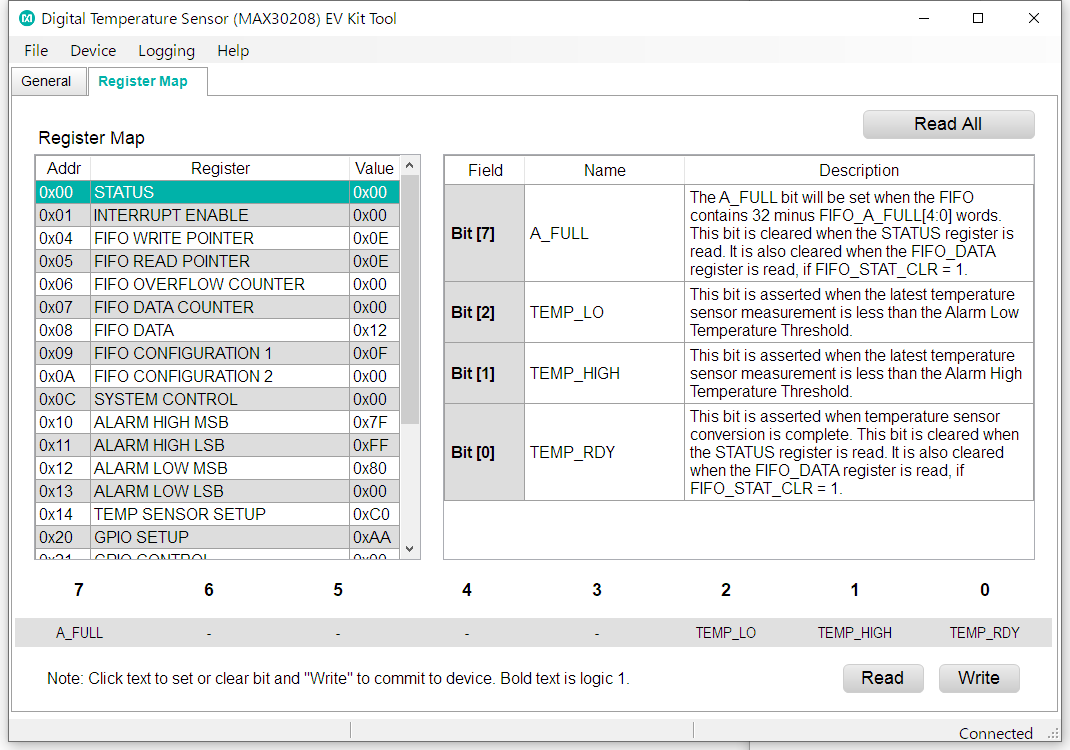

　レジスタの状態も読み取れます。
