■しめりけを感じよう

　筆者の学生時代、湿度は髪の毛の伸び縮みを利用した湿度計で測っていました。理科の実験では、ガラスの棒状温度計を二つ使い、一方をガーゼで湿らして温度差から湿度を求めていました。操作する人によって大きく値が異なります。

　専用の湿度センサが登場したのは最近です。マイコンにつないで利用できるセンサは各種あります。

• DHT11、AM2322などの温湿度センサ。インターフェースは独自
• HDC1000（後継HDC1010）やSHT31などの温湿度センサ・インターフェースはI2C
• BME280の温湿度センサ＋気圧計など複合タイプ

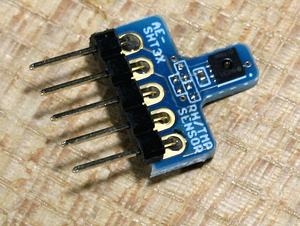

　ここではSHT31を使います。秋月電子通商から変換基板に実装されたモジュールを入手しました。

●SHT31のスペック

• 電源電圧；2.4～5.5V
• 通信方式；I2C（最大データ転送速度1MHz）
• 温度；-40～＋125℃（確度±0.2℃）、分解能0.015℃
• 相対湿度；0～100%（0~90℃時）、分解能0.01%
• データ・ビット長；16ビット
• インターフェース；I2C
• スレーブ・アドレス；ADDRピンをオープンで0x45、GNDへつなぐと0x44

●接続

　I2Cインターフェースは、データSDAとクロックSCLをパラレルにつないでいきます。マスタMicro:bit にぶら下がるデバイスのスレーブ・アドレスが異なれば、正しく通信できます。

　Micro:bit には、二つのI2Cデバイスが搭載されています。

• 0x0e　磁気センサMAG3110
• 0x1d　加速度センサMMA8653

　加えて、キャラクタLCDのAQM1602が0x3eです。これら三つとぶつからないようにします。SHT31をつないで、i2c_scannerというスケッチをインターネットからダウンロードして動かします。

　その前に、SDAとSCLのプルアップ抵抗を取り除きます。Micro:bitには1kΩのプルアップ抵抗が実装されています。とはいえ、SHT31モジュールには狭い場所に三つのチップ抵抗が取り付けられています。モジュールのデータシートによれば、SDA、SCL、ADDRのプルアップ抵抗です。はんだゴテで温めて、ぜんぶ取り去ります。SHT31に一番近いところにあるチップ部品はコンデンサと思われるので、そのままにしておきます。

　SHT31のスレーブ・アドレスが0x44だと確認できました。モジュールのデータシートには、ADDRをGNDにつなぐと0x44になると書かれていますが、テスタで測るとGNDにはつながっていません。SHT31のデータシートにはADDR端子を開放にしてはいけないと書かれているので、GNDにつなぎました。

●SHT31のレジスタのフォーマット

　周期的連続測定を行います。サンプルの「繰り返し精度レベルは高、測定頻度は 1mps」のコマンドは0x2130です。

　周期的連続測定の読み出しは、0xE0、0x00を送ると温度と湿度データを送ってきます。実際には、連続測定のモードなので、0xE0、0x00を送らずともデータが読み出せました。厳密には正しくないかもしれません。

　読み出した16ビットのデータは、測定データを符号なし整数型です。温度（摂氏）を求める換算式は次のとおりです。Stempは測定値です。

　相対湿度の換算式は次のとおりです。SRHは測定値です。

●スケッチ

　データシートによると、周期的連続測定コマンドは、繰り返し精度レベル、測定頻度によってコマンド・コードが数多く用意されています。事例に書かれている0x2130では読み出したデータの半分がエラーになりました。測定頻度を高めにした0x2334に設定すると、エラーがなくなりました。参考にしたAdafruitのプログラムでは0x2400が使われています。

　温度と湿度のデータにはデータに誤りがあるかをチェックするCRCコードが一緒に送られてきます。ここでは読み捨てました。

#include <Wire.h>
unsigned char SHT31_address = 0x44;
int Stemp;int SRH;
float temp;float RH;
byte readbuffer[6];

void setup() {
    Wire.begin();
    Wire.beginTransmission(SHT31_address);
    Wire.write(0x23);Wire.write(0x34);
    Wire.endTransmission();
    Serial.begin(9600);
    Serial.println("start ");
}

void loop() {
    Wire.requestFrom(SHT31_address, 6);
    readbuffer[0] = Wire.read();
    readbuffer[1] = Wire.read();
    Wire.read(); // CRC
    readbuffer[2] = Wire.read();
    readbuffer[3] = Wire.read();
    Wire.read(); // CRC

    Stemp = readbuffer[0] << 8 ;
    Stemp = Stemp + readbuffer[1];
        temp = -45 + Stemp * 175 / 65535.0;
    SRH = readbuffer[2] << 8 ;
    SRH = SRH + readbuffer[3];
        RH = 100 * SRH / 65535;

    Serial.print(" temp= ");Serial.print(temp,1);Serial.println("C ");
    Serial.print(" RH%= ");Serial.print(RH,0);Serial.println(" ");
    delay(500);
}

※参考プログラム；https://github.com/adafruit/Adafruit_SHT31/blob/master/Adafruit_SHT31.cpp

●LCDへの表示

　LCDへの表示では、温度は小数点第2位を四捨五入、湿度は整数部分だけを表示しました。

#include <Wire.h>
unsigned char SHT31_address = 0x44;
unsigned char lcd_address = 0x3e;
int Stemp;int SRH;
float temp;float RH;
byte readbuffer[4];

int i2cwritecmd(byte cmd) {
    Wire.beginTransmission(lcd_address);
    Wire.write((byte)0x00);
    Wire.write(cmd);
    return Wire.endTransmission();
}

int i2cwritedata(byte data) {
    Wire.beginTransmission(lcd_address);
    Wire.write(0x40);
    Wire.write(data);
    return Wire.endTransmission();
}

void lcdcu_set(int x, int y) { // xは桁数、0から16が指定できる。yは行数で0が1行目、1が2行目
    byte ca = (x + y * 0x40) | (0x80); i2cwritecmd(ca);
}

void lcdclear() {
    i2cwritecmd(0x01);delay(1);
}

void i2cprint( String pdata) {
    int n = pdata.length();
    for (int i = 0; i < n; i = i + 1) {
        i2cwritedata(pdata.charAt(i));
        delay(1);
    }
}

void init_lcd() { // LCDの初期化
    delay(145);
    i2cwritecmd(0x38);delay(1);
    i2cwritecmd(0x39);delay(1);
    i2cwritecmd(0x14);delay(1);
    i2cwritecmd(0x73);delay(1);
    i2cwritecmd(0x56);delay(1); // 3.3V
    i2cwritecmd(0x6c);delay(300);
    i2cwritecmd(0x38);delay(1);
    i2cwritecmd(0x0c);delay(2);
    i2cwritecmd(0x01);delay(2);
}

void setup() {
    Wire.begin();
    init_lcd();
    i2cprint(String("Start"));
    Wire.beginTransmission(SHT31_address);
    Wire.write(0x23);Wire.write(0x34);
    Wire.endTransmission();
    Serial.begin(9600);
    Serial.println("start ");
}

void loop() {
    lcdclear();
    Wire.requestFrom(SHT31_address, 6);
    readbuffer[0] = Wire.read();
    readbuffer[1] = Wire.read();
    Wire.read(); // CRC
    readbuffer[2] = Wire.read();
    readbuffer[3] = Wire.read();
    Wire.read(); // CRC

    Stemp = readbuffer[0] << 8 ;
    Stemp = Stemp + readbuffer[1];
        temp = -45 + Stemp * 175 / 65535.0;
    SRH = readbuffer[2] << 8 ;
    SRH = SRH + readbuffer[3];
        RH = 100 * SRH / 65535;

    lcdcu_set(0,0);
        i2cprint("Temp=");i2cprint(String(temp,1)); i2cprint("C");
    lcdcu_set(0,1);
        i2cprint("RH%=");i2cprint(String(RH,0)); i2cprint(" ");
    Serial.print(" temp= ");Serial.print(temp,1);Serial.println("C ");
    Serial.print(" RH%= ");Serial.print(RH,0);Serial.println(" ");
    delay(500);
}

　実行例です。
