Arduino YUN Mini でIoT その1 Blink

Wi-Fiが使えるArdino

 無線LANでインターネットに接続できるWi-Fiを搭載したArduinoには、

  • Arduino YUN
  • Arduino YUN Mini
  • Linino One
  • Arduino MKR1000
  • ESP8266

などがあります。

 MKR1000は2016年12月現在、技適を通っていないので、日本では電波が出せません。

 ESP8266はWR00M-02パッケージで技適を通ったモジュールを搭載した機種が利用できます。

YUN Miniには三つのボタンがある

 こちらの回路図によると、

  • ATmega32U4に「32U4 Reset Button」--基板上「32U4 RST」
  • WiFiモジュールのLinuxに「Linino Reset Button」--基板上「YUN RST」
  • WiFiモジュールのLinuxに「User Button」--基板裏(横)「WLAN RST」

の三つのボタンがあります。

 WLAN RSTは二つの機能があります。

  • 電源を入れた状態で5秒間押すと、Wi-Fiの設定を初期化する
  • 電源を入れた状態で30秒間押すと、ボード自体を工場出荷時に戻す

 LチカのBlinkで使われる13番のLEDは、五つ並んだLEDの一番外側にある赤色LEDです。L13と印刷されています。

 20本あるI/Oピンは5V対応で、1本あたり40mA流せます。

Wi-Fi接続で利用を開始する

 マイクロUSBケーブルをPCとつないで電源を供給すると、YUN MiniはWi-Fiのアクセス・ポイントとして動作を始めます。アクセス・ポイントは、BuffaloやAtermのような無線ルータと同じく、PCやタブレットをつなぎに行く場所です。

Windows PCで接続

 Wi-Fiが使えるPCにマイクロUSBケーブルでYUN Miniと接続します。メニューにあるWi-Fiアイコンをクリックして、少し待つとLinino-xxxxが出てくるので選択します。選択した後も、利用できるようになるまで数分かかることがあります。

 WebブラウザEdgeを立ち上げ、URLにhttp://linino.local/にアクセスします。iTunes(Bonjour機能)が入っていない環境だと接続に失敗します。http://192.168.240.1/にアクセスします。後は、Macと同じ操作になります。

Macで接続

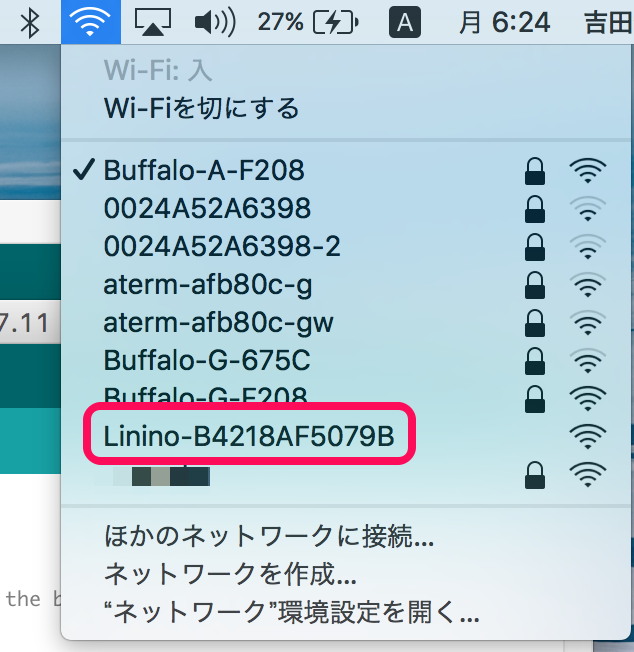

 MacのUSBにYUN Miniをつなぎます。メニューにあるWi-Fiをクリックします。時間がかかりますが、Linino-xxxxxxというアクセス・ポイントが見えてきます。選択します。

 Safariを立ち上げ、URLにhttp://linino.local/にアクセスします。chromeではアクセスできません。パスワードを入れ、LOGINをクリックします。

 CONFIGUREをクリックして、設定を始めます。

 上半分では、YUN Miniボード自体のパスワードを設定します。下半分ではWi-Fiのログイン設定です。接続したいWi-Fiルータを選び、パスワード(パスフレーズ、暗号キー)を入れます。機器の裏側に書いてあることが多いです。


 一番下にあるCONFIGURE & RESTARTをクリックします。

 PCは既存のWi-Fiに再接続されます。MacもしくBonjour(Avahi)機能の入ったコンピュータではhttp://linino.local/にアクセスできます。そうでないPCではDHCPサーバによってふられたIPアドレスがわかりません。

 ルータにログインしてDHCPをふり出したリストを表示できる機種があれば、それでIPアドレスがわかります。最近では、その機能のないルータも多いようです。

 利用しているPCのIPアドレスから前後のアドレスだと類推する方法もあります。とりあえず、わからないでも進められます。

ソフト開発ツールをインストール

 2016年12月現在、arduino.orgに置いてある最新版のArduino IDEは1.7.11でした。Windowsではzipファイルをダウンロードします。開くをクリックして解凍されたファイルをデスクトップにコピーします。Arduino1.7.11フォルダに入っているarduino.exeをダブルクリックしてArduino IDEを立ち上げます。

 初めてIDEを動かすとき、「Windowsセキュリティの重要な警告」が出るので、「アクセスを許可する」をクリックします。

 ファイルのメニューから、Blinkアプリケーションを開きます。

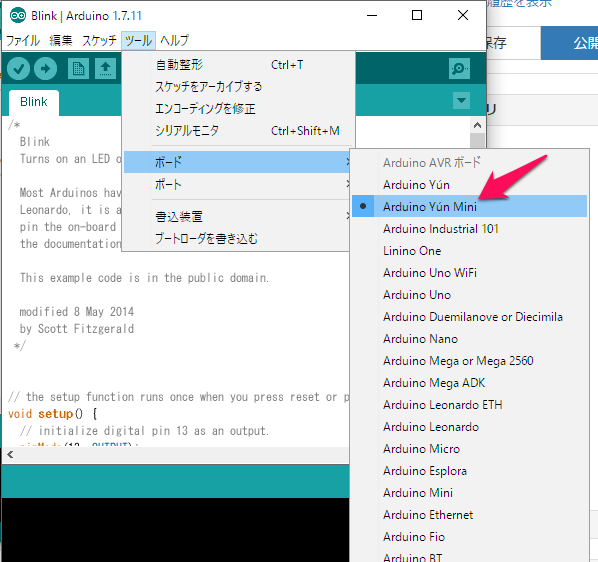

 メニューのツールから、ボード Arduino YUN Miniを選びます。

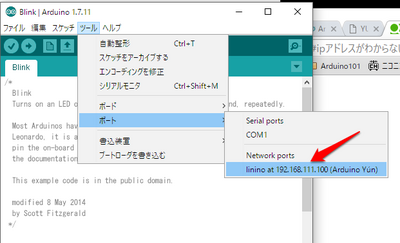

 その下のポートから、linino at 192.168.111.100(Arduino Yun)を選びます。

 通常のように、マイコン・ボードに書き込むと、途中でパスワードを聞かれます。

 YUN Miniボード上のL13と書かれたLEDが1秒ごとの点滅を始めます。
