■4.5Vで7個のLEDを点灯させるキット

　単三電池3本を利用し、白色LEDを6個と赤色LEDを1個の組み合わせで、狭い空間に配置させたLEDライトのキットを組み立てます。

　　白色ＬＥＤサークルライトキット（ＬＥＤ投光キット・３２ｍｍΦ）

　円形基板の直径は32mmです。基板だけも販売されています。

●キットの内容

　砲弾型の白色LEDが6個、赤色LEDが1個（写真右端）、100Ω 1/6Wの抵抗が6本、240Ω 1/6Wが1個、単3ン電池ボックスが1個含まれています。円形のプリント基板は、高反射率の白色レジストが使われているそうです。

　真ん中に配置する赤色LEDは順方向電圧Vfが低いので、電池が消耗してきて白色LEDが光らなくなっても、一つだけ点灯している状態が続きます。

　回路は、LEDと電流制限抵抗が直列に入っている一般的な構成です。次の回路が7組並列につながっています。

●はんだ付けの順番

　赤色LEDをはんだ付けします。シルク印刷の＋側にリード線の長いほうのアノードを挿しこみます。リード線の短いほうのカソードは、Yと書かれたマイナス側のパターンにはんだ付けします（写真ははんだ付けがすべて終わった状態）。

　240Ωの抵抗を最初にはんだ付けしておくと、100Ωと混ざらなくて済みます。100Ωのカラー・コードは黒色から始まり、240Ωは赤色から始まるので、テスタがなくても見分けがつきます。赤色LEDの外形が大きいので、240Ωのリード線を曲げないと挿しこめません。

　残りの100Ωをはんだ付けします。

　砲弾型白色LEDをはんだ付けします。白色LEDに入っているLEDは青色のチップです。写真のように、黄色の蛍光塗料が上にかぶさっています。

　電池ボックスの赤（プラス）と黒（マイナス）のリード線をはんだ付けします。赤色は抵抗が共通の外周側、黒色はLEDのカソードが共通につながっている内周側です。

　電池を入れる前に、プラスとマイナスを、テスタでショートしていないかを確認します。

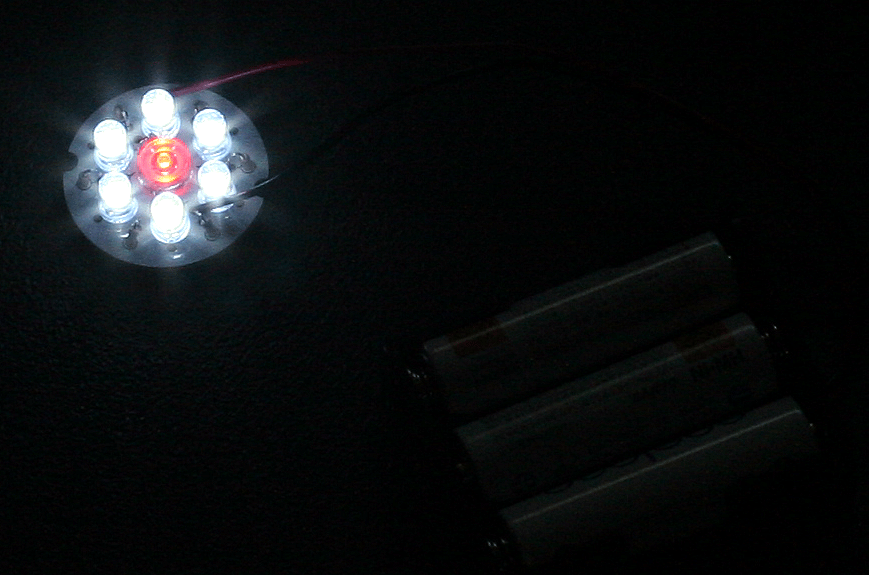

　電池を入れました。

　とても明るいです。

●電流

　USB用充電電源の5Vは実際5.2Vぐらいありますが、このライトに使えそうです。ここで使われている白色LED OSW54K5B61Aは30mA程度電流を流せます。
