1枚からプリント基板が作れる基板加工機ミッツAutoLabの使い方 <その2>

外形データの読み込み

 ミッツから販売されている基板加工機AutoLabは、コンパクトで手軽に使うことができる基板加工です。専用CAMソフトDesignProを使って設計した基板を切削加工できます。使い慣れたフリーの基板パターン設計ソフトPCBEのデータを使って、基板を加工する方法の説明を続けます。PCBEとDesignPro間はガーバー・データによりやりとりします。

gaikeiを選択→ 開く→



構成パラメータ設定→ (設定項目なし→) 完了→



ファイルの読み込みが終了しました。→ OK→



 外形が読み込まれました。

ドリル・データの読み込み

 ドリル(穴開け)情報を読み込みます。
Drill inをクリック→



holeを選択→



読み込み方法の選択 新規を選択→ OK→



ドリル・パラメータ設定→ そのまま完了→



ファイルの読み込みが終了しました→ OK→



ドリル情報が読み込まれました→




ドリル設定をクリック→



ドリル及び外形加工の自動変換設定

 drill layer 穴対象を選択→ 実行→



ドリル情報が変換されて確定しました→

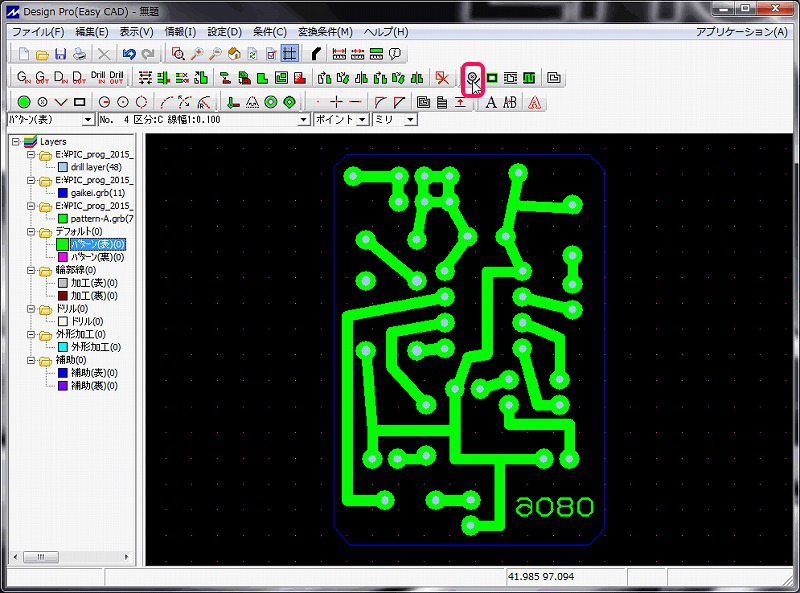

切削用輪郭線の抽出

輪郭線抽出設定をクリック→



輪郭線(切削線)抽出の設定→ pattern-A.grb パターン(裏)対象 選択→



基本設定 繰り返し回数 2、重複率20 入力、2回目以降はランドのみ作成チェック→ 完了→



 輪郭線が抽出されました。


 次回も説明を続けます。


竹内浩一
