充電器やAC-DCアダプタから取り出せる電流を測る　＜その5＞モバイル・バッテリ

　多くの電子工作で使われる各種ボードは、マイクロUSBコネクタで電源を配給することが増えています。コネクタ（Micro USB B Receptacle）のデータシートを見ると5Vの1Aもしくは1.8Aが一般的ですが、2.5Aや3Aを必要とする機器も多くなっています。

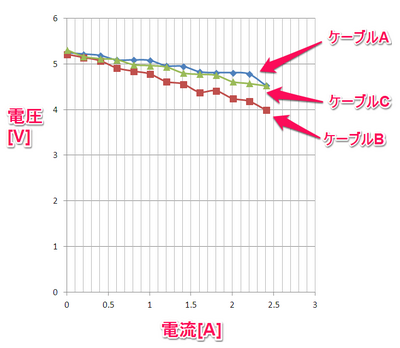

●電子負荷装置で電流を増やしながら電圧を測定

●電子負荷装置で負荷をON/OFF

　上が電圧、下が電流波形です。

　500mA時の波形です。ケーブルはAを使っています。電圧の縦軸は100mV/divです。

　300mAと700mAを交互に切り替えます。負荷電流の変化に追随していますが、2段構えに電圧が変わっています。

●測定機器　

◆菊水電子工業　電子負荷装置PLZ72W。電流値はDMMで測定したら2桁まで同じだったので本器の表示値を記録。電圧はDMMと誤差が大きかったので34461Aの読み取り値を記録。

◆Keysight　　ディジタル・マルチメータDMM　34461A

●USBケーブル　（Vbus両端の抵抗値は34461Aの4wireで測定。コネクタの接触抵抗を含む）
