トランジスタの特性を測る ② ダイオード

 USBマルチ測定器Analog DiscoveryのソフトWaveFormsに、Curve Tracerの機能が追加されています。この機能を使ってダイオードの特性を測ります。

  • 装置 Analog Discovery Pro ADP3450
  • WaveForms 3.15.3

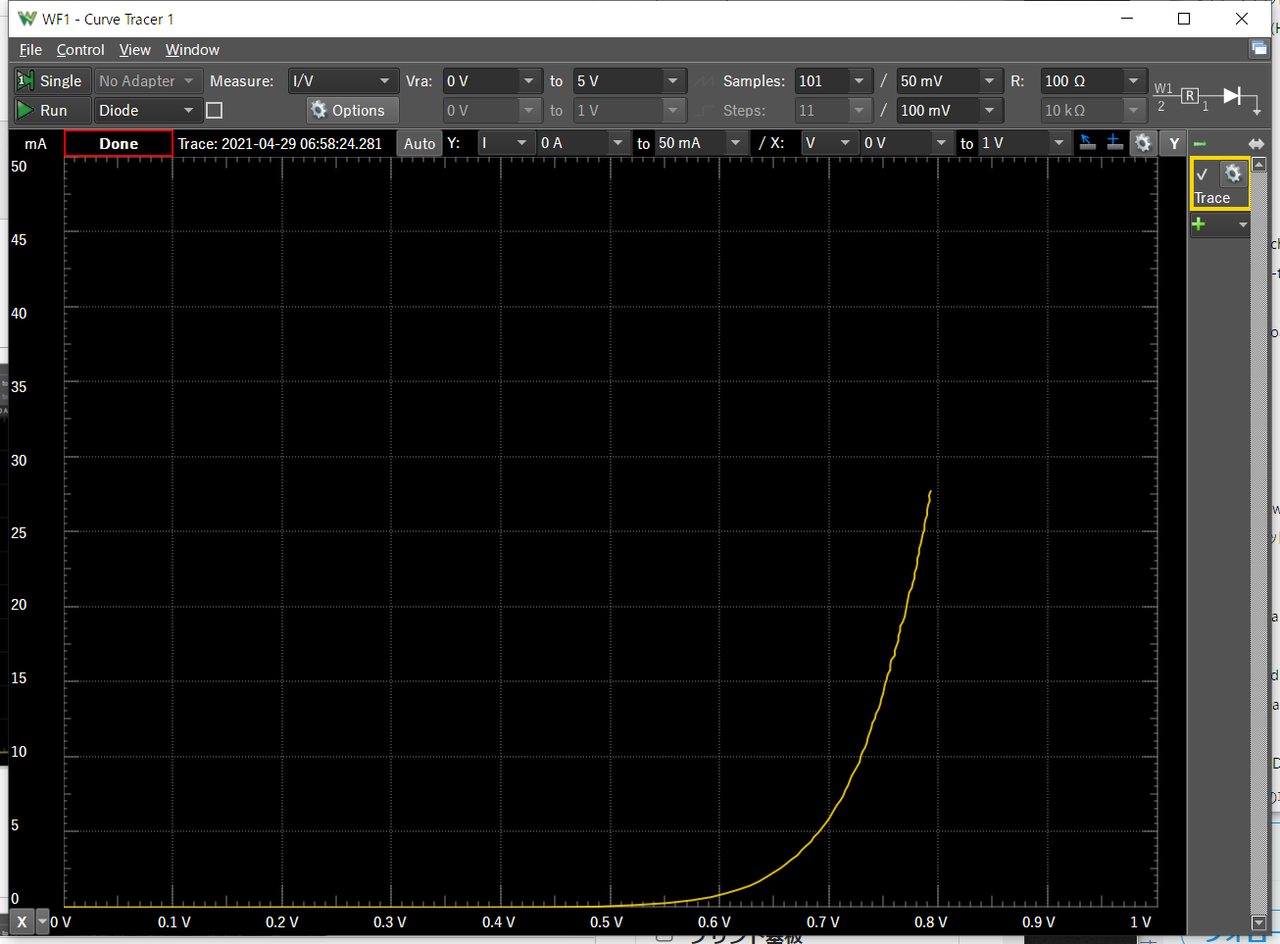

整流用ダイオード1N4001

1000V/1A

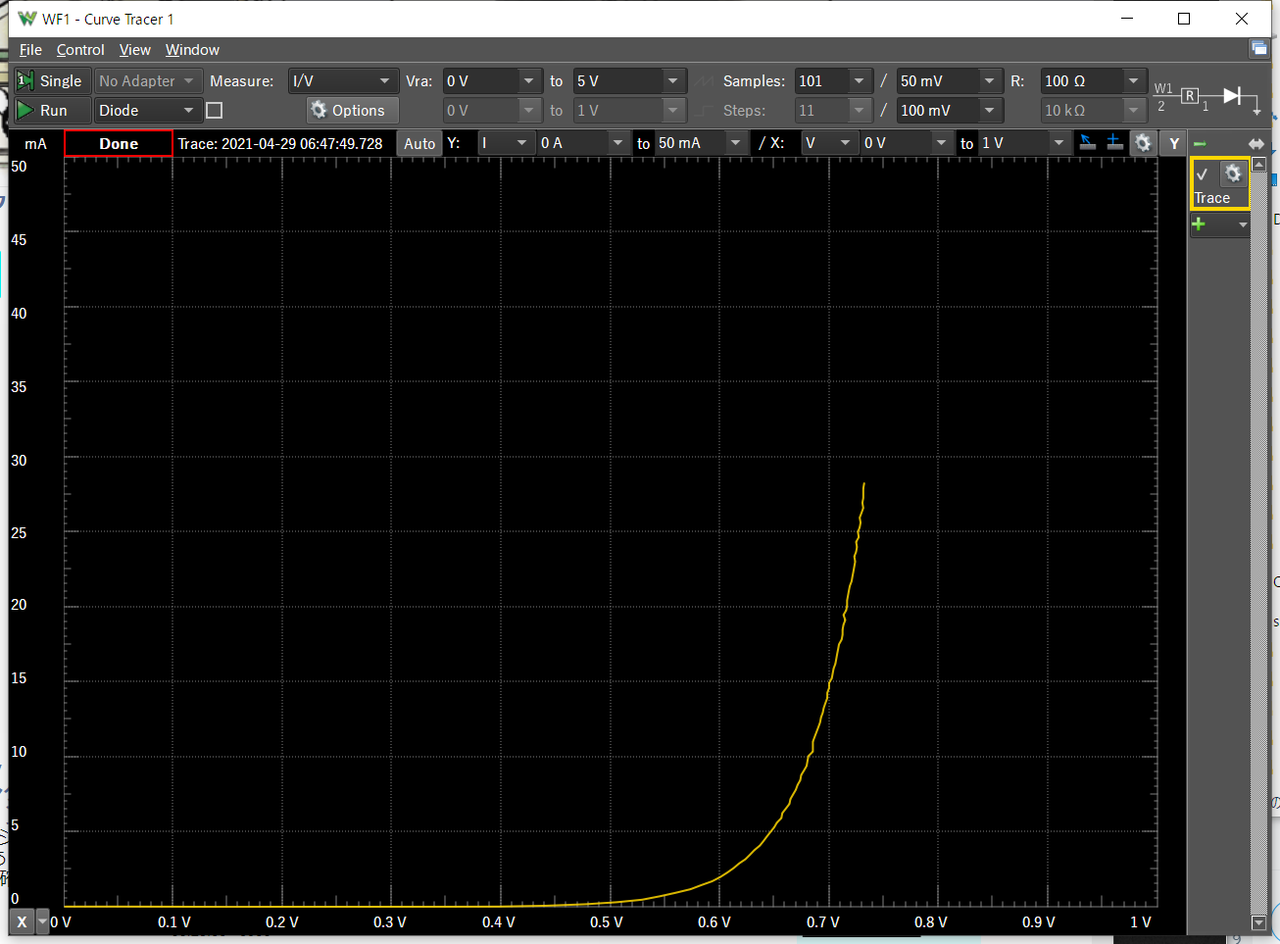

整流用ファースト・リカバリ・ダイオード

1500V/1A

ショットキー・バリア・ダイオードHRP22

50V/1A

汎用スイッチング・ダイオード1N4148

100V/200mA

小型ショットキー・バリア・ダイオードSD103A

40V/350mA

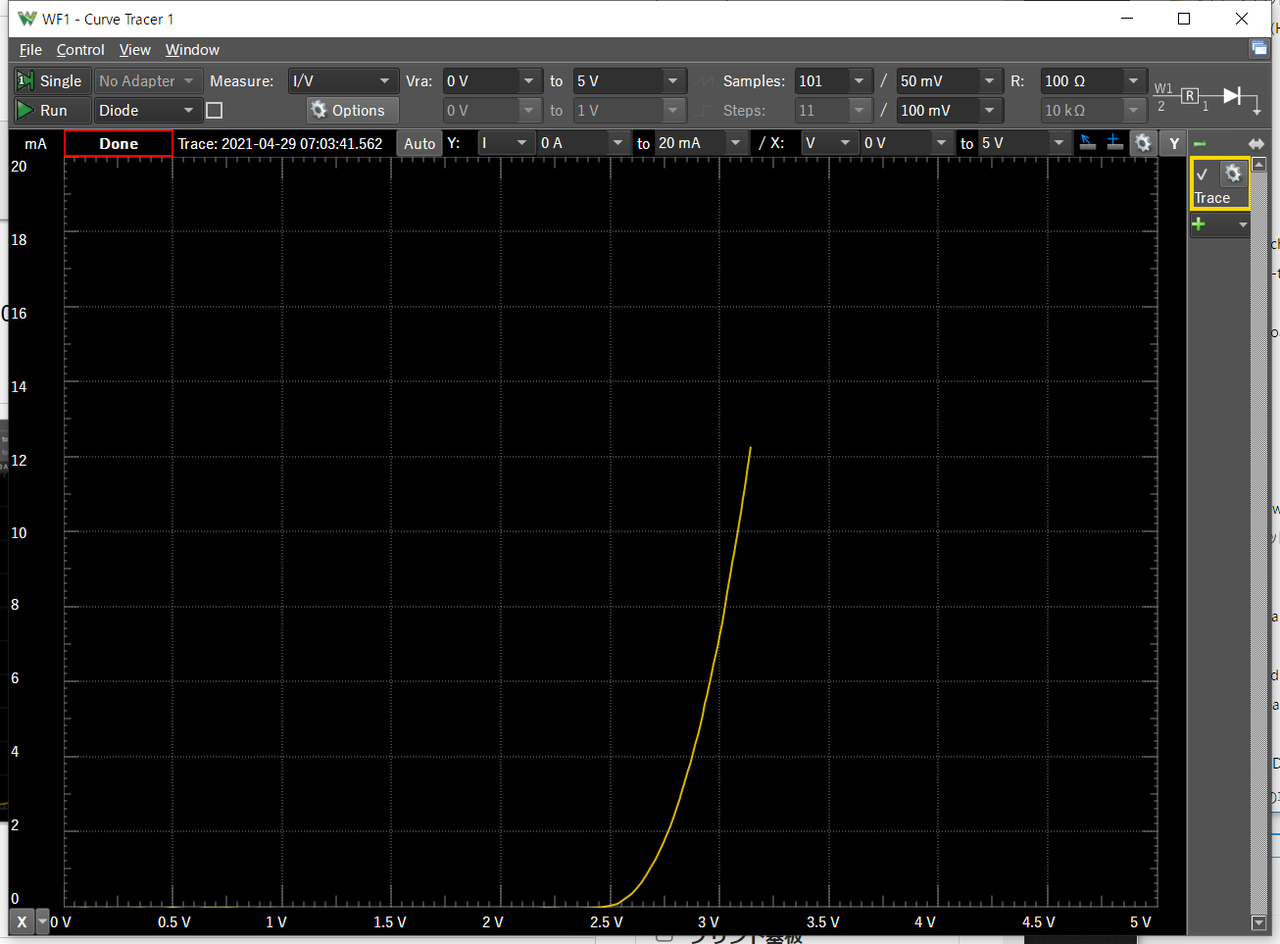

青色LED

赤色LED
