■無線の利用で広がる音声伝送

　Bluetoothは近距離の無線通信方法としていろいろな場所で使われています。音楽用にも使われていますが、一度に送れるデータ量が限られているため、音質を犠牲にして過度に圧縮されることが多いようです。

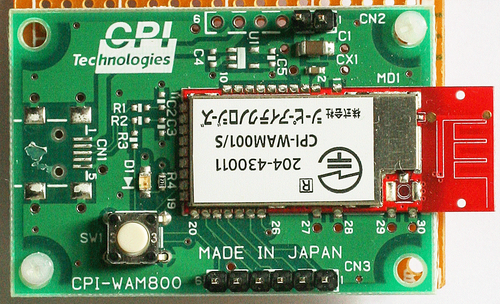

　ここでは、CD品質、つまり、サンプリング周波数44.1kHz、16ビット・データを直接無線で送れるモジュールCPI-WAM001（（株）シーピーアイテクノロジーズ）を使って音の伝送実験をします。モジュール自体は小型（写真の赤い色の基板）なのですが、電子工作として実験するために、CPI-WAM800というサブボードに実装された製品を利用します。

　ディジタル・インターフェースには2種類あります。

●ワイヤレス・ディジタル・オーディオ・モジュールCPI-WAM001には親機と子機がある

　親機1台に対して子機は4台まで接続（リンク）できます。野外コンサートや工場などで物理的配線が困難な場所など、手軽に設置できます。このシリーズは、大きく分けて3種類あります。

　そして、アンテナによっても3種類あります。スリーブ・アンテナを用いると見通し100m以上の通信ができます。

　今回利用した試作に便利なCPI-WAM800には、次の製品がラインナップされています。

　実験には、I2Sインターフェースが利用できるCPI-WAM800/S-I（親機）とCPI-WAM800/MI-I（子機）を1台ずつ使いました。

　USBインターフェースのモデルは、PCとつなぐとUSB オーディオ・デバイスのスピーカに見えます。I2SはCD/DVDなどのD-Aコンバータのインターフェースの規格です。4本の信号線が定義されていて、PCMデータの欠落のないやり取りが行えます。

コラム　I2S信号

　I2S（Inter-IC Sound）信号は、CD/DVD以外にも、PCオーディオ用でよく使われるUSB DACなどの内部で使われます。PCのwavファイルのようにPCMデータをやり取りできます。サンプリング周波数は44.1kHz以外にも、32（8）kHzからハイレゾの192kHz以上、16ビットもしくは24ビットが扱える汎用のフォーマットです。

　信号は4種類ありますが、D-AコンバータPCM5122のように、内部でMCLKが作成できるデバイスの場合は3種類です。

• WCLK（LRCLK、WS）　ワード・クロック。ステレオの右と左の信号を判別する
• BCLK（BCK）　ビット・クロック。データと同じ周期のクロック
• SDI、SDO（Data）　PCMデータ
• MCLK（MCK）　マスタ・クロック。BCKの64倍のクロックが多く、D-A/A-Dコンバータの内部処理で使われる

　タイミングは3種類あります。

• I2Sフォーマット
• 左詰めフォーマット
• 右詰めフォーマット

　今回利用するデバイスは、I2Sフォーマット（フィリップス・フォーマット）です。LRCLK変化したときからBCLK 1個ロック分遅れてデータを受け取ります（D-Aコンバータの場合）。
