テキサス・インスツルメンツのLMT70は、確度±0.05℃のアナログ温度センサです。校正なしで、小数点第1位までの表示ができます。0.88×0.88mmとても小さなデバイスです。一度チップを購入してはんだ付けを試みましたが、失敗しました。

●LMT70のおもなスペック

• 温度範囲　-55～150℃
• 確度　±0.05℃（標準値）、±0.13℃（最大値）；20～42℃時
• 　　   ±0.36℃（最大値）；-55～150℃時
• 電源電流　9.2uA（標準値）、12uA（最大値）
• 電源電圧範囲　2.0～5.5V
• NTC温度傾斜　-5.19 mV/°C（※）
• インターフェース　アナログ

（※）データシートには、10℃ごとの小数点第3位までの電圧と温度のルックアップ・テーブルが掲載されています。

●評価用ボードを使う

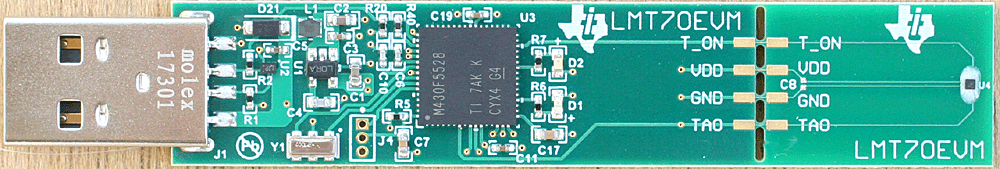

　評価ボードLMT70EVMは、マイコンMSP430F5528を搭載して、PCとつないで温度が測定できます。

　ユーザーズ・ガイドに従って、ソフトウェアをインストールします。

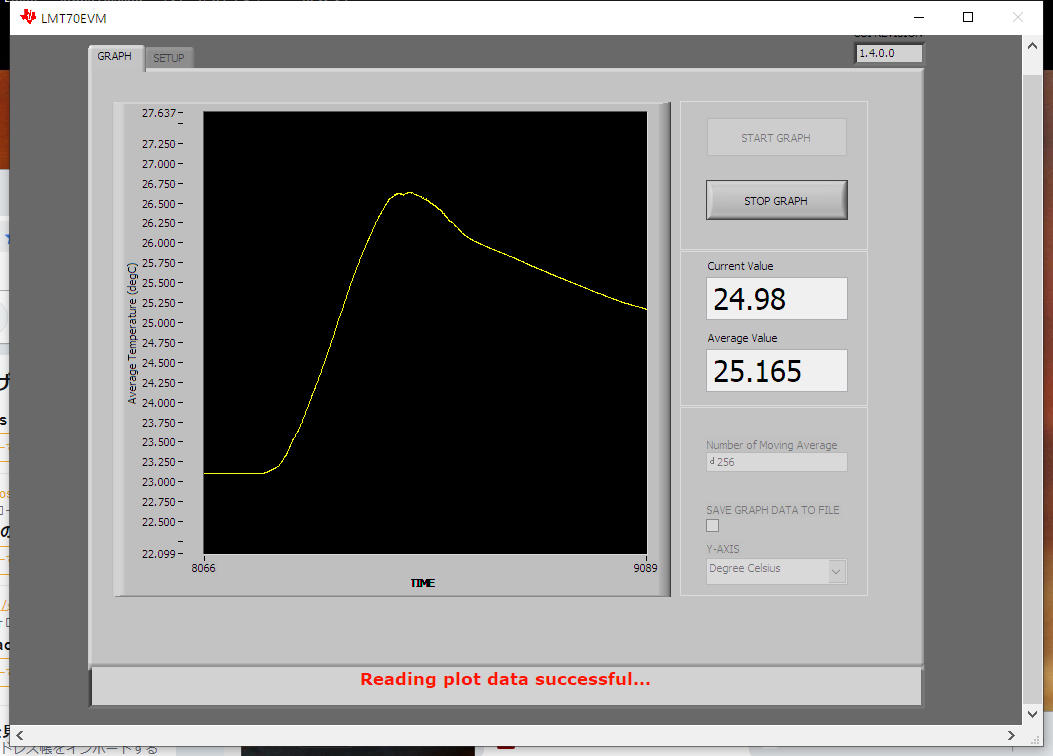

　温度を測定している画面です。センサの上に指を載せて離しました。プリント基板が大きいので、それほどレスポンスはよくありません。

　使われているマイコンに内蔵されているA-Dコンバータは12ビットです。LMT70は4ピンのICです。この信号は、評価ボードの先端のセンサとマイコンの間をつないでいます。そして切り離しができます。センサの部分を切り離し、ピンヘッダをつけて、別のマイコンでプログラムを作るときにも使えます。

　関連するアプリケーション・ノートがあります。

（※）LMT70EVMはTI store から25ドルで購入しました。
