約1万円の測定器OpenScope MZ　(2) 初期設定手順

■GUIで手軽に実行できる初期設定

　秋月電子通商で購入できるOpenScope MZは、購入直後、次の項目を設定します。10分ほどの時間で終了します。

  • ソフトウェアDigilet Agentのインストール
  • キャリブレーション
  • Wi-Fiのセッティング

　初期設定がすむと、モバイル・バッテリをつなぐだけで、OpenScope MZが利用できます。いままで測定器とはケーブルの接続があるがゆえに設置場所に制限がありましたが、そのわずらわしさから解放されるのは特筆ものです。

●STEP1　Digilet Agentのインストール

　Digilentのサポート・ページに行きます。OpenScope MZ - Setupのページ（https://reference.digilentinc.com/learn/instrumentation/tutorials/openscope-mz/setup）からWindows用のプログラムDigilet Agentをダウンロードします。

　ダウンロードしたファイルは、フォルダのダウンロードに入っているので、ダブルクリックします。

　インストール中の様子です。インストールされる場所は、デフォルトでC:\Program Files (x86)\Digilentです。

　インストールが終了したら、マイクロUSBケーブルで、OpenScope MZと接続します。

　PCと画面右下のタスクバーの中にDigilet Agentの起動アイコン（Dの文字）があるので、右クリックして「Lauch WaveForms Live」を選択します。

　　Webブラウザが立ち上がります。デフォルトでデモ版（Simulated OpenScope MZ）のメニューが見えています。この画面をDevice Managerと呼ぶようです。

　画面の上部にあるADD A DEVICE の三角アイコンをクリックして三つのメニューを出します。AGENTをクリックします。

　http://localhost:42135 というのが見えているので、右の＋アイコンをクリックします。

　COM1の項目の三角アイコンをクリックし、仮想COMポートを表示します。

　筆者のPCではCOM15につながっています。

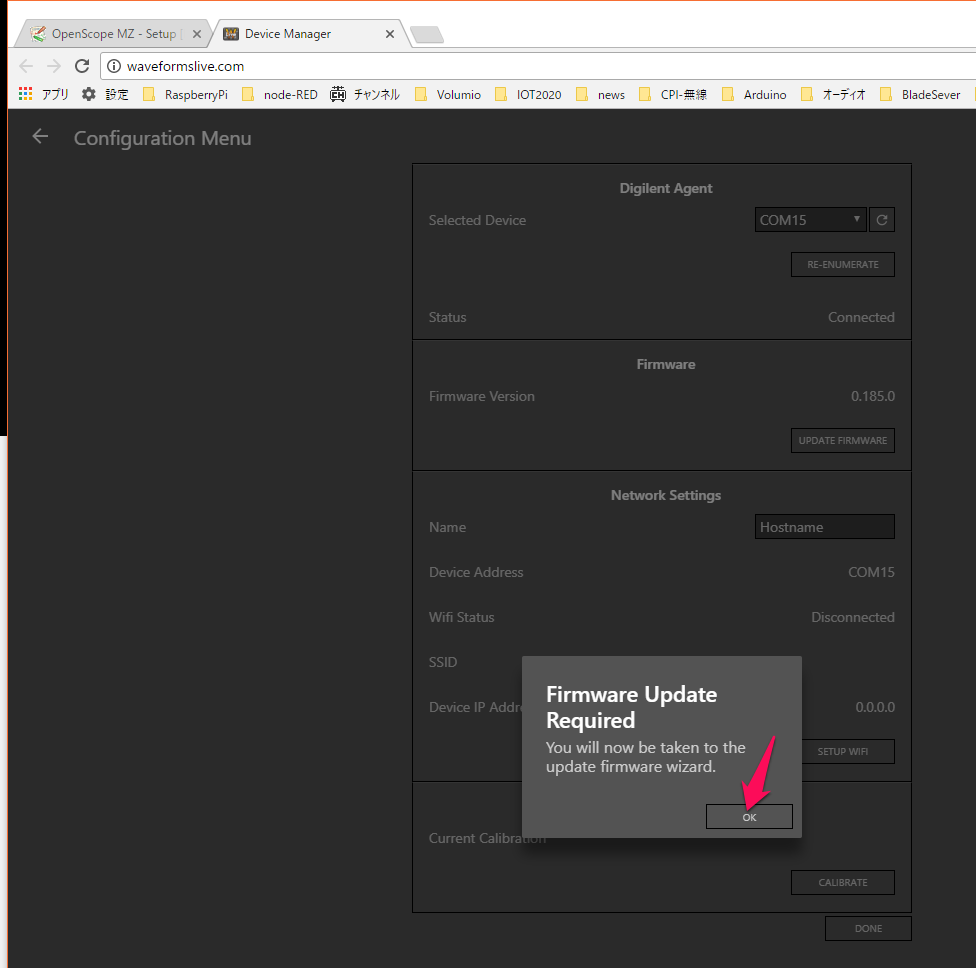

　ここで、ファームウェアの更新するようにパネルが出ます。

　OKを押すと、最新のバージョンが表示されます。ここでは1.37です。

　右の三角アイコンを押すと、歴代のバージョン・リストが表示されます。1.4というのが見えますが、どうも1.37のほうが新しいようです。

　右下の「UPDATE」をクリックして更新します。

　更新が終わりました。

　キャリブレート（校正）をするようにとパネルが出ます。


●STEP2　キャリブレーション

　ケーブルが2本必要です。オス-オスのジャンパ・ケーブルを用意し、

  • オシロスコープのCh1（オレンジ色）と電源のDCOUT1（赤色）
  • オシロスコープのCh2（青色）と電源のDCOUT2（白色）

をつなぎます。

　右下のBEGINをクリックすると校正が始まります。

　接続を間違えたようです。2本のジャンパ線を接続先を確認してつなぎなおします。

　校正中です。

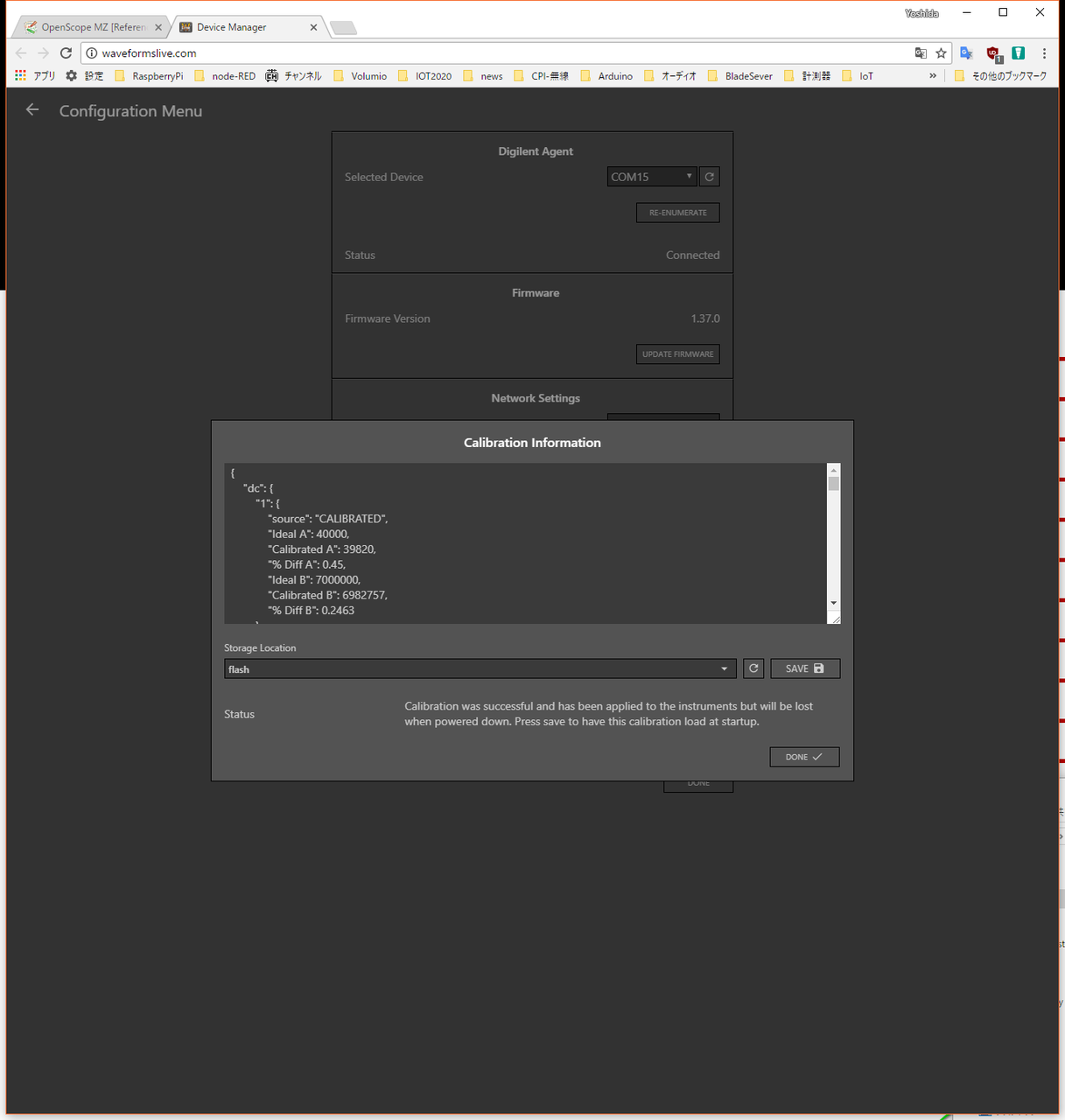

　校正が完了すると、その情報の一部が表示されます。SAVEをクリックし、右下のDONEで終了です。

●STEP3　Network Settings（Wi-Fi）のインストール

　OpenScope MZ は、技適の通ったWi-Fiモジュールが使われています。家庭内のWi-Fiルータに接続します。 右下のSETUP WiFiをクリックして設定を始めます。

　左側のエリアにWi-Fiルータが表示されます。

　Available Networksの下のクルクル・アイコンを押すと、Wi-Fiルータを見つけてきます。

　その中の一つを選びます。設定画面が出るので、Password（SSID、パスフレーズ）を入れます。

　登録できました（右側）。

　IPアドレスが振られています。

　右下のDONEをクリックして、設定が終了します。

　画面左に二つ目のメニューができました。ここをクリックして、オシロスコープを起動できます。ただし、COMポート経由になるので、USBケーブルをつないでおかなくてはなりません。

●STEP4　単独で動作する設定

　PCとマイクロUSBケーブルをつながず、Wi-Fiでデータをやり取りする設定をします。

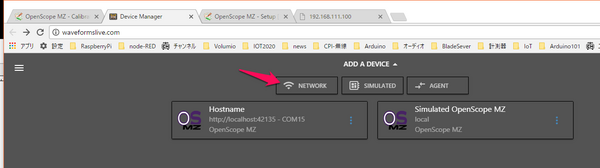

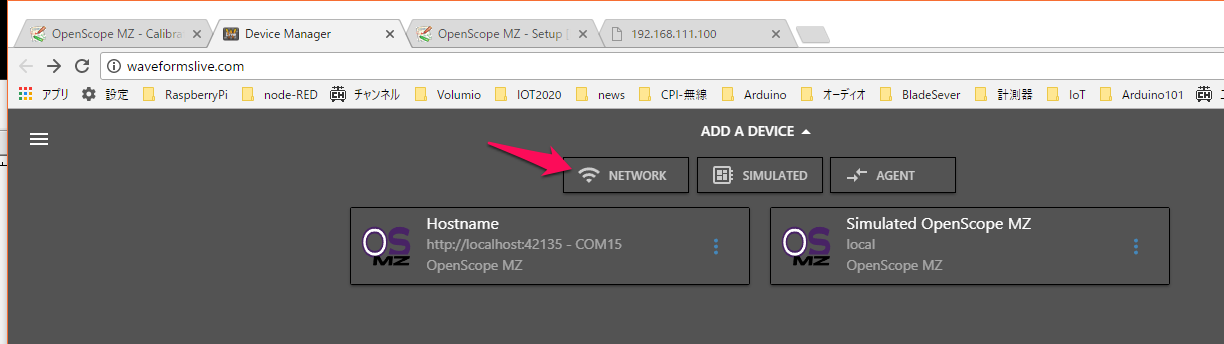

　初期画面の一番上にあるADD A DEVICE の三角アイコンをクリックして三つのメニューを出します。NETWORKをクリックします。

　http://の欄は、Wi-Fiのところに表示されていたIPアドレスを入れます。

　Device Managerの画面にIPアドレスの項目が追加されました。3点アイコンの設定をクリックします。

　Configureを選びます。

　確認だけすればよいのですが、NameをHostnameからWebに変更しました。

　OpenScope MZからマイクロUSBケーブルを抜き、モバイル・バッテリのマイクロUSBコネクタをつなぎなおします。

　名称をWebに変更したパネルをクリックしてオシロスコープ画面を出します。

　①発振器のWavegenの電源を入れ

　②SINGLEをクリック

して波形を表示した状態です。

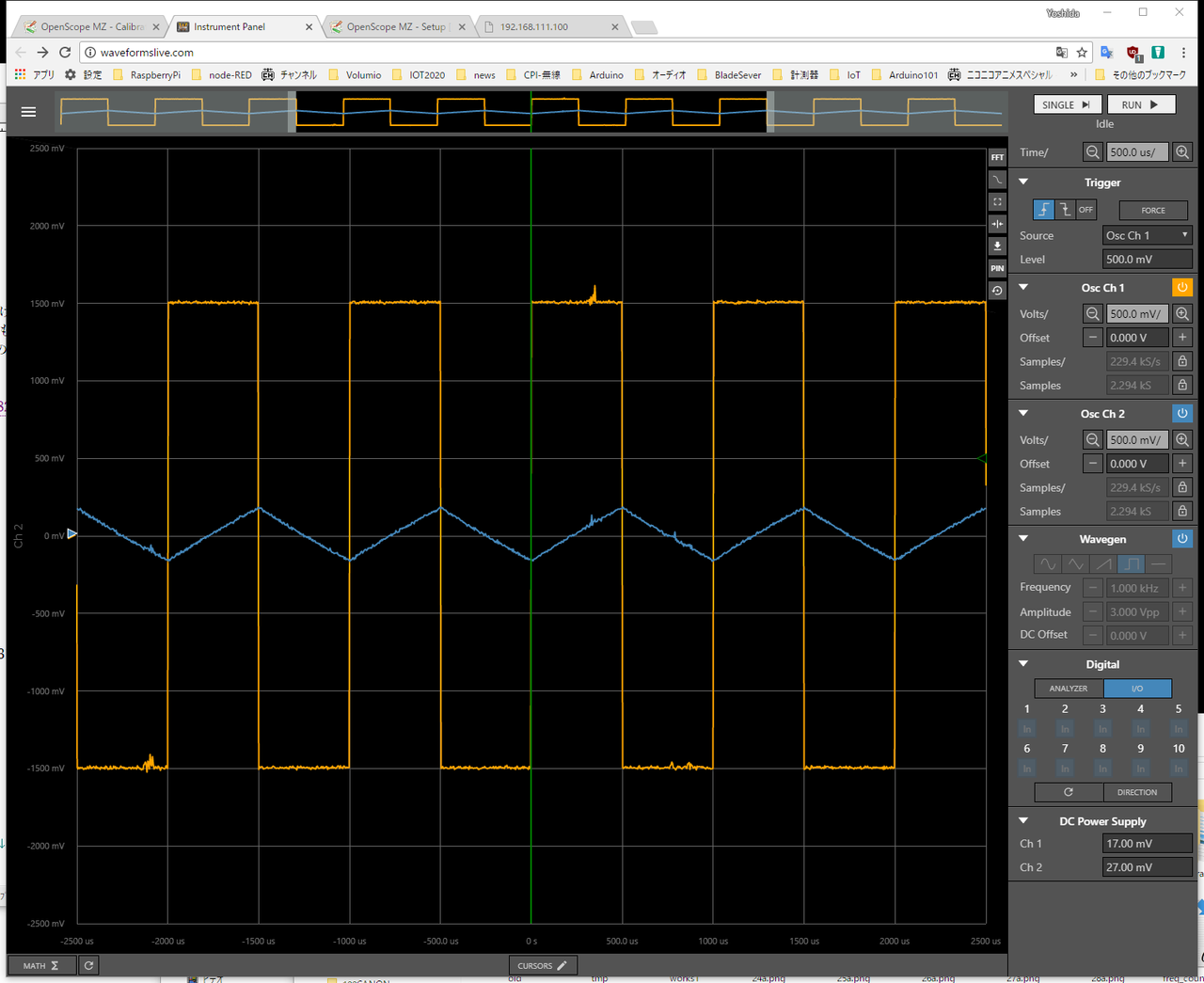

　Wavegenの波形をサイン波から方形波に変更し、オシロスコープのCh2をONにしました。このWebページの最初の写真のように、 Ch1とCh2の間にはローパス・フィルタを入れています。次回解説します。
