　前回、マイク・ボードGrove sound sensorを使って音をArduino UNOに取り込みました。同じような形状のマイクを使ったボードがアマゾンでたくさん販売されています。

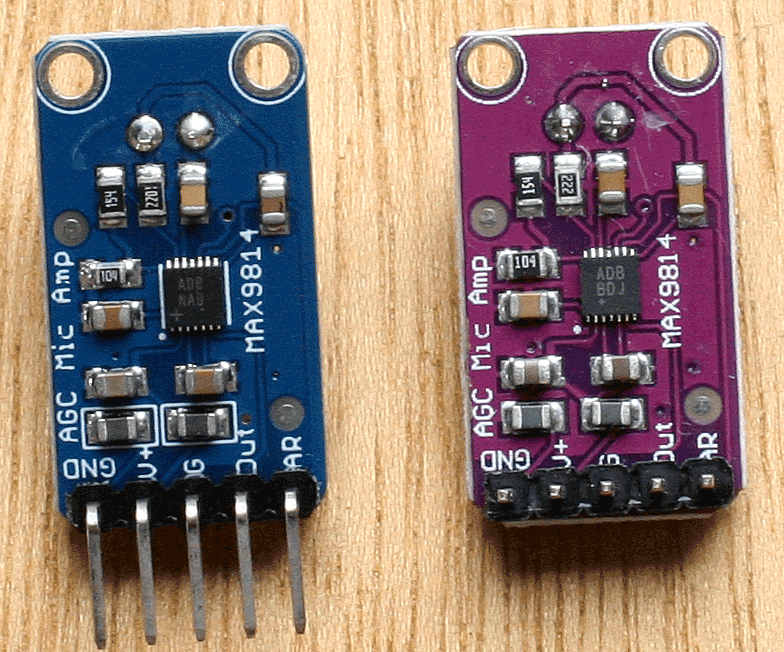

●MAX9814実装ボード

　コンデンサ型マイク（と思われる）にアンプ（MAX9814）を組み合わせたボードです。2種類購入しましたが、レジストの色が異なるだけで、まったく同じボードのようです。

　MAX9814の主なスペックです。

• 動作電圧　2.7～5.5V
• 動作電流　3mA
• 出力　2Vp-p、1.25Vレベル・シフト
• 利得　60/50/40dBが選択
• アタック・リリースの比率　3種類選択
• ひずみTHD　0.04% （typ）

●接続

●スケッチ

　前回の最後のスケッチを修正しました。

const int pinAdc = 0;

void setup(){
    Serial.begin(9600);
}

void loop(){
    Serial.println(analogRead(pinAdc)/1024.0*5.0);
    delay(100);
}

　シリアルプロッタの実行結果です。
