アナログ・スイッチCD4066Bの基礎的な実験をしています。

　電源がVdd=＋5V、Vss=GNDの条件で、入出力の波形を観測します。

●接続②5Vその1

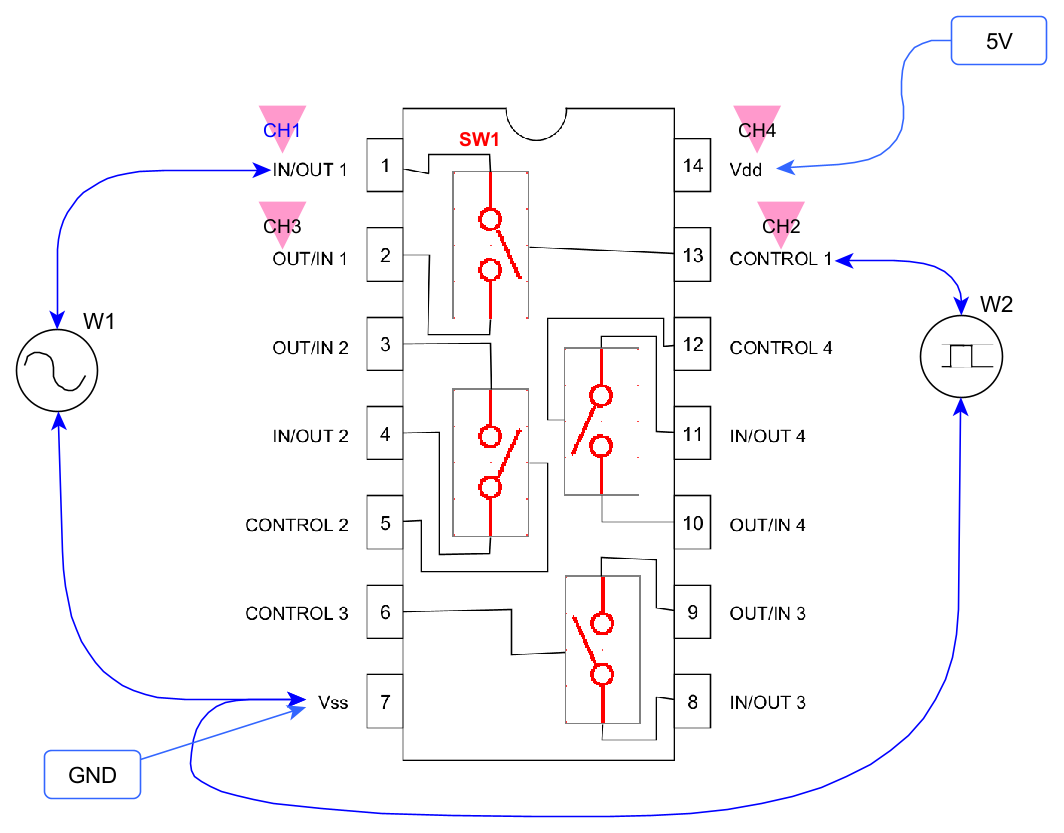

　Vss=GND、Vdd=+5V、信号（1番入力、2番出力、13番コントロール信号）

• 1番入力：アナログ入力0～3V サイン波
• 13番コントロール信号：0～5Vのこぎり波

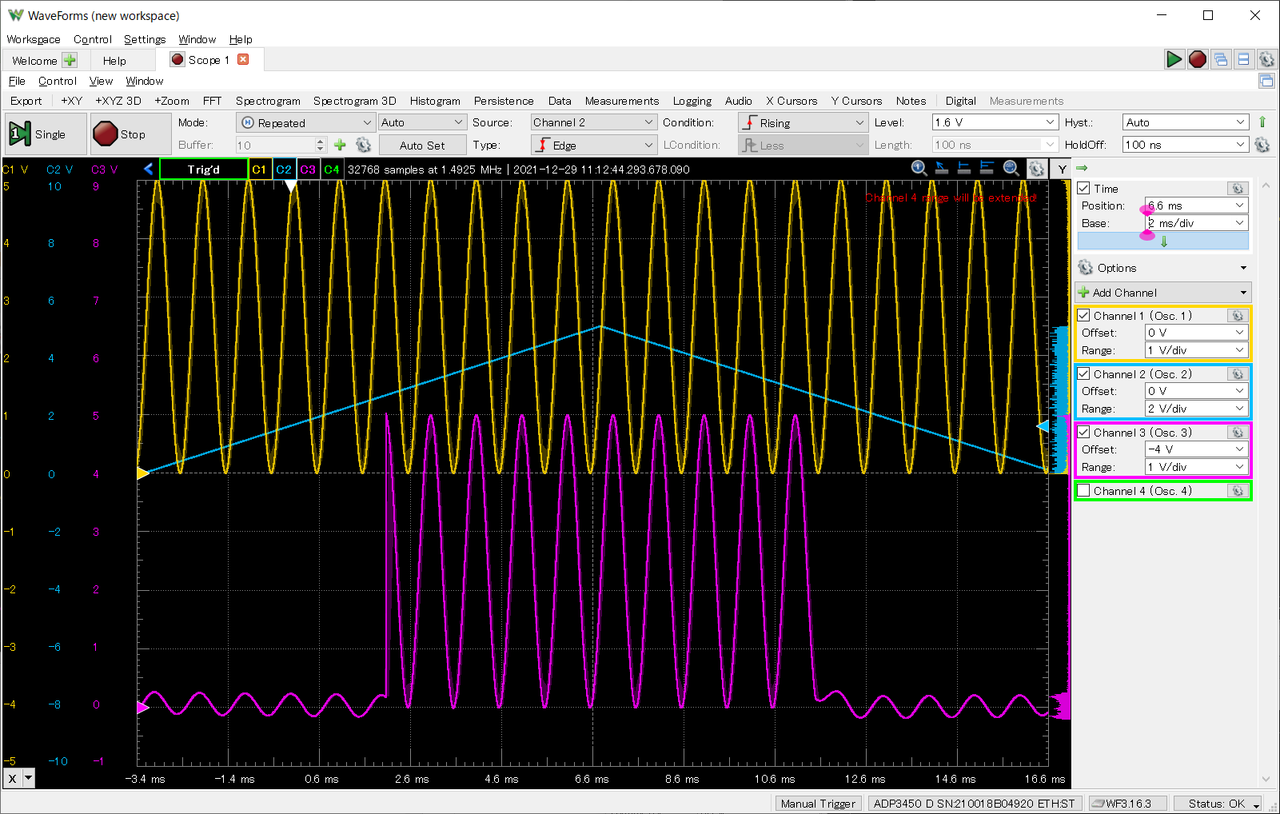

　黄色がCH1、青色がCH2、赤色がCH3です。CH4はつないでいません。

　三角波のControl信号は、2.6Vを超えると出力がONになっています。

　OFF時にわずかにリプルのような波形が見えています。

　時間軸を拡大しました。入力と出力のサイン波は相似のようです。

●接続②5Vその2

　入力信号の振幅を大きくして、0～5Vにします。

　正常に出力されているようです。

●接続②5Vその3

　入力信号の振幅を大きくして、-2.5～+2.5Vにします。

　正の電圧領域は正しい出力が出ているように見えます。負の領域は、波形が大きくひずんでいますが、波形が出ています。

　スイッチがOFFしている領域に、ひずんだ負の波形が出ています。

　この歪みをなくするには、GNDにつないでいるVss端子に-5Vを加える必要があります。しかし、このCD4066BにはGND端子が存在しません。
