アナログ・スイッチで実験(3) マルチプレクサMAX308
- CD4066BはSPST＝単極単投
- ADG419はSPDT＝単極双投
上記の二つを取り上げて実験をしました。ここでは、アナログ・マルチプレクサMAX308を取り上げます。
●MAX308の主なスペック
- 単一電源動作の電圧範囲 +5～+30V
- バイポーラ電源動作の電圧範囲 ±5～±20V
- チャネル数 8
- オン抵抗 100Ω（max）
- レイル・トゥ・レイル信号処理

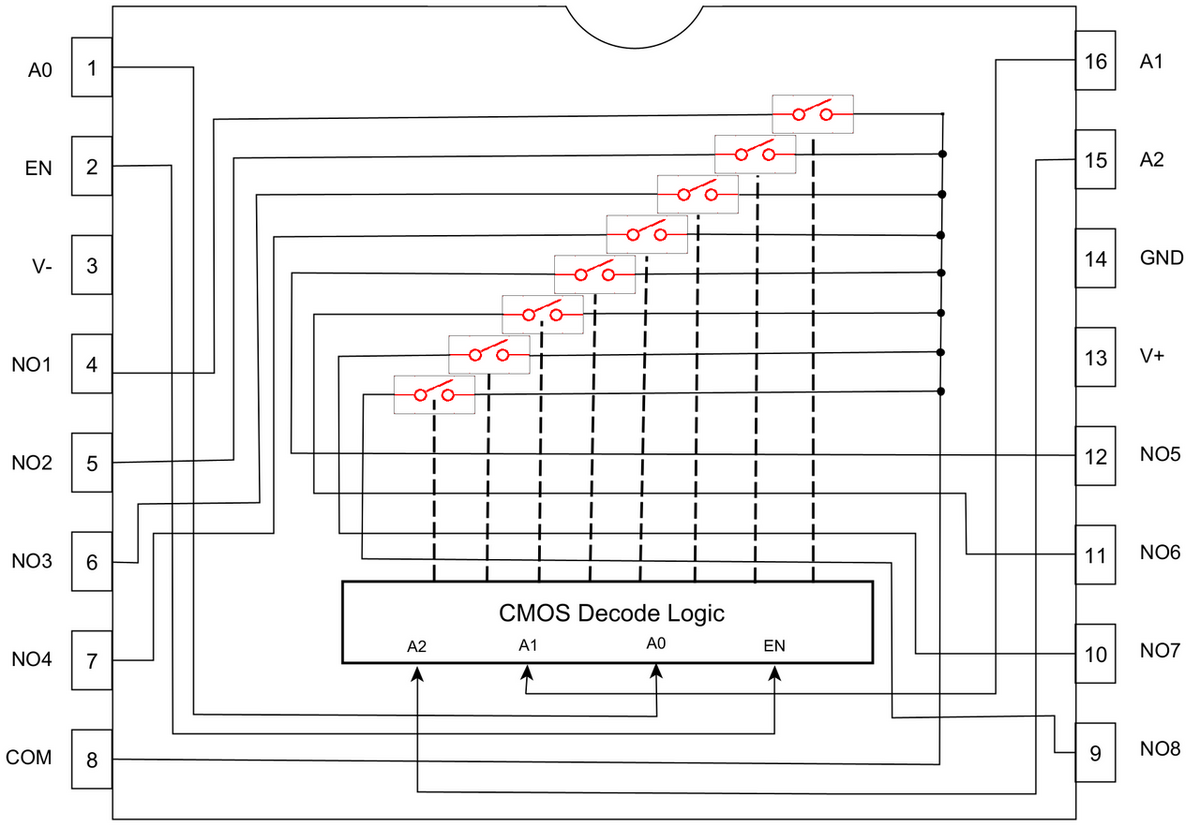

●ピンの機能
| MAX308ピン番号 | 名称 | 機能 |
|---|---|---|
| 1、15、16 | A0、A2、A1 | アドレス選択入力 |
| 2 | EN | イネーブル入力 |
| 3 | V- | 負電源 |
| 4～7 | NO1～NO4 | アナログ入力、双方向 |
| 8 | COM | アナログ出力、双方向 |
| 9～12 | NO8～NO5 | アナログ入力、双方向 |
| 13 | V+ | 正電源 |
| 14 | GND | グラウンド |
●接続
- 電源は、V+ = +5V、V- = -5V、GND共通です。
- 入力信号は、NO1端子に3Vp-pの正弦波を入れます。とNO2端子へは方形波です。オシロスコープCH1、CH2、発振器W1、W2
- 切り替え信号 発振器FG1をA0に、A1、A2、ENはGNDに接続。オシロスコープCH4
- 出力 COM；オシロスコープCH3
- 出力とグラウンド間には10kΩの負荷抵抗を入れました。ないと異常な波形になります
A0端子のON/OFFで、CH1とCH2を切り替えてみる実験回路です。
オン抵抗などをカタログ・スペックのように低い値にするには、電源は±15Vのほうが良いようです。
●測定
W1（CH1）は1kHz 3Vp-pの正弦波、W2（CH2）は1kHz 3Vp-pの方形波、アドレス切り替えのA0端子へは外部のファンクション・ジェネレータから100Hz 3V0-pの方形波を入力しています。
A0が'0'のとき、A1とA2も'0'なのでCH1が選択されます。A0が'1'のときはCH2が選択されます。
CH3が出力端子の信号です。入力の正弦波と方形波が切り替えられているのがわかります。
