グラフィック三昧 ② ST7789とMKR WiFi 1010

　今回は、前回のと同じドライバが使えるTFTディスプレイです。スイッチサイエンスで入手しました。

　　ST7789搭載 Adafruit 1.47インチ 320x172 角丸カラーIPS TFTディスプレイ

　1.47インチ、高密度250 ppiの172 x 320ピクセルフルカラーTFTディスプレイです。大きさは前回とほとんど変わりません。裏面にメモリ・カードのソケットがついています。

　電源およびロジック電圧は3～5Vです。

　マイコンは、前回と同じMKR WiFi 1010です。

●接続

　SPIのハード制御を使います。

ST7789表示器	MKR WiFi 1010
Vin	Vcc(3.3V)
3V(Backlight)	-
GND	GND
SCK	SCK 9
MISO	-
MOSI	MOSI 8
TFTCS	5
RST	7
DC	6
SDCS	-
Lite	-

●前回とほぼ同じ文字列表示のスケッチ

　ライブラリは、前回と同じです。ヘッダはAdafruit_ST7789.hに変更しています。


//  Written by Limor Fried/Ladyada for Adafruit Industries.

#include  <Adafruit_GFX.h>   // Core graphics library
#include <Adafruit_ST7789.h> // Hardware-specific library for ST7789
#include <SPI.h>

#define TFT_CS        5
#define TFT_RST       7
#define TFT_DC        6

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

void setup(void) {
  tft.init(172, 320);           // Init ST7789 172x320
  tft.setSPISpeed(40000000);
  tft.setRotation(1);
}

void loop() {
  tft.setTextWrap(false);
  tft.fillScreen(ST77XX_BLACK);
  tft.setCursor(0, 30);
  tft.setTextColor(0b1100101110000000);
  tft.setTextSize(1);
  tft.println("Temperature:25.5`C");
  for (int xx=0;xx<100;xx++){
    tft.setCursor(-xx, 38);
    tft.setTextColor(ST77XX_YELLOW);
    tft.setTextSize(3);
    tft.fillRect(0,38,320,30,ST77XX_BLACK);
    tft.println("Temperature:25.5`C");
    delay(200);
  }
  delay(2000);
}

　実行例です。

●グラフィック

　色の指定ST77XX_の記述が面倒なので、定義しなおしました。

// Color definitions
#define BLACK 0x0000
#define BLUE 0x001F
#define RED 0xF800
#define GREEN 0x07E0
#define CYAN 0x07FF
#define MAGENTA 0xF81F
#define YELLOW 0xFFE0
#define WHITE 0xFFFF

●ドットと直線

ドット；drawPixel(10,10,YELLOW);　（座標x、座標y、色）

直線；drawLine(20,20,100,200,WHITE);（開始座標x、開始座標y、終了座標x、終了座標y、色）

がありますが、水平と垂直には別途関数が用意されています。

水平線；drawFastHLine(40,40,100,WHITE);（座標x、座標y、幅、色）

垂直線；drawFastVLine(30,30,100,WHITE);（座標x、座標y、高さ、色）

　DMAを使って高速化？した関数もあります。

tft.startWrite();

tft.writePixel(15,15,RED);

tft.writeLine(50,50,100,140,RED);

tft.writeFastVLine(130,30,100,RED);

tft.writeFastHLine(140,40,100,RED);

tft.endWrite();

　テストで使ったスケッチです。


//  Written by Limor Fried/Ladyada for Adafruit Industries.

#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7789.h> // Hardware-specific library for ST7789
#include <SPI.h>

#define TFT_CS        5
#define TFT_RST       7
#define TFT_DC        6

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

// Color definitions
#define BLACK    0x0000
#define BLUE     0x001F
#define RED      0xF800
#define GREEN    0x07E0
#define CYAN     0x07FF
#define MAGENTA  0xF81F
#define YELLOW   0xFFE0
#define WHITE    0xFFFF

void setup(void) {
  tft.init(172, 320);           // Init ST7789 172x320
  tft.setSPISpeed(40000000);
  tft.setRotation(1);
}

void loop() {
  tft.fillScreen(BLACK);
  tft.drawPixel(10,10,YELLOW);
  tft.startWrite();
    tft.writePixel(15,15,RED);
    tft.writeLine(50,50,100,140,RED);
    tft.writeFastVLine(130,30,100,RED);
    tft.writeFastHLine(140,40,100,RED);
  tft.endWrite();

  tft.drawLine(20,20,100,200,WHITE);
  tft.drawFastVLine(30,30,100,WHITE);
  tft.drawFastHLine(40,40,100,WHITE);

  delay(3000);
}

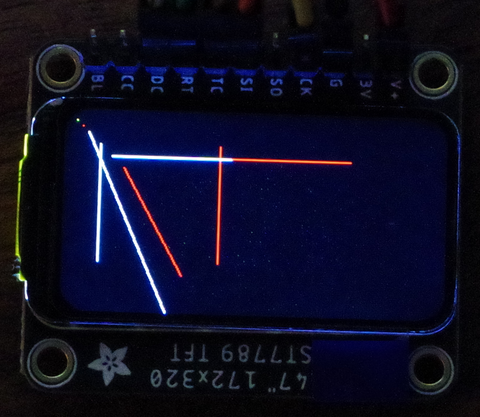

　実行例です。
