グラフィック三昧 ① ST7735とMKR WiFi 1010

　この連載は、グラフィック・ディスプレイを利用します。また、いくつかのマイコン・ボードを利用しますが、最初はMKR WiFi 1010です。Arduino IDEは2.0.0です。

　最初のグラフィック・ディスプレイはコントローラがST7735で、1.44インチ、RGB、128×128ドットのTFTです。

●接続

　SPIのハード制御を使います。

ST7735表示器	MKR WiFi 1010
GND	GND
Vcc	Vcc(3.3V)
SCL	SCK 9
SDA	MOSI 8
RES	7
DC	6
CS	5
BL	-

●ライブラリの導入

　ここではST7789のライブラリを検索して出てきたAdadruitのライブラリを導入します。

　必要なほかのライブラリもインストールするかどうかを尋ねるパネルが出るので、INSTALL ALLを選びます。

●座標

　昔から、グラフィックでは左上が原点です。

　Adafruitのサンプルを加工してシンプルなスケッチにしました。


//  Written by Limor Fried/Ladyada for Adafruit Industries.

#include  <Adafruit_GFX.h>   // Core graphics library
#include  <Adafruit_ST7735.h> // Hardware-specific library for ST7735
#include <SPI.h>

#define TFT_CS        5
#define TFT_RST       7
#define TFT_DC        6

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

void setup(void) {
  // OR use this initializer (uncomment) if using a 1.44" TFT:
  tft.initR(INITR_144GREENTAB); // Init ST7735R chip, green tab
  tft.setSPISpeed(40000000);
}

void loop() {
  tft.fillScreen(ST77XX_BLACK);
  tft.setCursor(0, 30);
  tft.setTextColor(ST77XX_RED);
  tft.setTextSize(1);
  tft.println("Temperature:25.5`C");
  delay(2000);
}

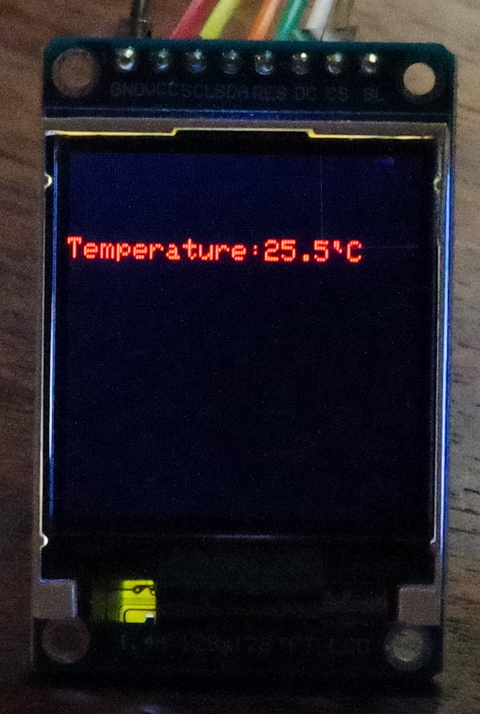

　実行例です。座標x=0、y=30から一番標準のフォント・サイズ、赤色でテキストを描画します。

　Tの字の、左肩の座標が0,30です。


void loop() {
  //tft.setTextWrap(false);
  tft.fillScreen(ST77XX_BLACK);
  tft.setCursor(0, 30);
  tft.setTextColor(ST77XX_RED);
  tft.setTextSize(1);
  tft.println("Temperature:25.5`C");

  tft.setTextColor(ST77XX_YELLOW);
  tft.setTextSize(2);
  tft.println("Temperature:25.5`C");
  delay(2000);
}

　色を黄色、文字サイズを2倍で描画しました。

　テキストは折り返して表示されました。座標は、赤色の文字のフォントが5×7で、スペースの空白が入るので、6x8ドットのエリアになります。したがたって、30+8の次、39ドット目から黄色の文字列が描画されていると思われます。39ドットを指定したら、少しスペースが増えたので、y座標は38ドット目からの描画です。

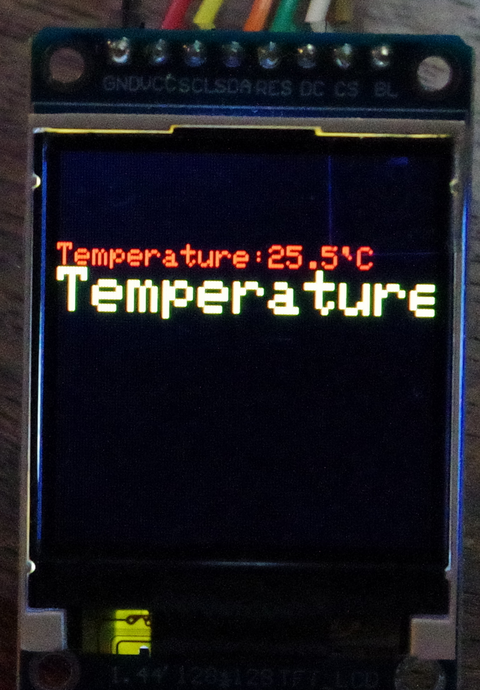

　tft.setTextWrap(false); を追加しました。

　折り返さなくなりました。

　setup()内にtft.setRotation(1);を追加しました。引数は、0,1,2,3のいずれかです。90度の回転ができます。

　このディスプレイは128×128ドットなので、横にしても表示される文字列は増えません。

●指定できる色

　色指定のRGBは、次のデータ構造をとります。

bit15		bit0
R4 R3 R2 R1 R0	G5 G4 G3 G3 G2 G1 G0	B4 B3 B2 B1 B0

　特別に定義された色があります。GFXの標準ではST77XX_はついていません。


// Color definitions
#define ST77XX_BLACK    0x0000
#define ST77XX_BLUE     0x001F
#define ST77XX_RED      0xF800
#define ST77XX_GREEN    0x07E0
#define ST77XX_CYAN     0x07FF
#define ST77XX_MAGENTA  0xF81F
#define ST77XX_YELLOW   0xFFE0
#define ST77XX_WHITE    0xFFFF

　tft.setTextColor(0b1100101110000000);のようにRGBを個別に指定もできます。

●前の表示を消す

　同じ場所に違う文字列を表示するときは、前のデータをBLACKなりで消してから新しい文字列を描画します。

　横スクロールしています。ちらつきが気になります。


void loop() {
  tft.setTextWrap(false);
  tft.fillScreen(ST77XX_BLACK);
  tft.setCursor(0, 30);
  tft.setTextColor(0b1100101110000000);
  tft.setTextSize(1);
  tft.println("Temperature:25.5`C");
  for (int xx=0;xx<100;xx++){
    tft.setCursor(-xx, 38);
    tft.setTextColor(ST77XX_YELLOW);
    tft.setTextSize(2);
    tft.println("Temperature:25.5`C");
    delay(200);
    tft.fillRoundRect(0,38,128,16,0,ST77XX_BLACK);
  }
  delay(2000);
}

●GFXライブラリ

　　Adafruit GFX Library

　ST7735は、GFXライブラリのすべてが使えるわけではなさそうです。

　GFXライブラリの解説；Adafruit GFX Graphics Library

　Adafruit-ST7735-Library；https://github.com/adafruit/Adafruit-ST7735-Library
