Raspberry Piでコマンドをゆっくりマスタしよう (12) gpio

GPIOポートをアクセスするgpio コマンド

 WiringPiは2016-02-03版のRASPBIAN JESSIEから含まれるようになりました。WiringPiには、C言語から呼び出してGPIO関係のI/Oを容易にアクセスできるプログラム開発以外に、シェルで実行できるコマンド(GPIO utility)があります。管理者権限のないユーザpiでも、コマンドを入れるだけでOSが管理しているGPIOにアクセスできます。

バージョンの表示

gpio -v バージョン表示

 ボード名、製造工場などの情報も表示されています。

GPIOの各ポートの状態を表示

gpio readall アクセス可能なピンの状態を表示

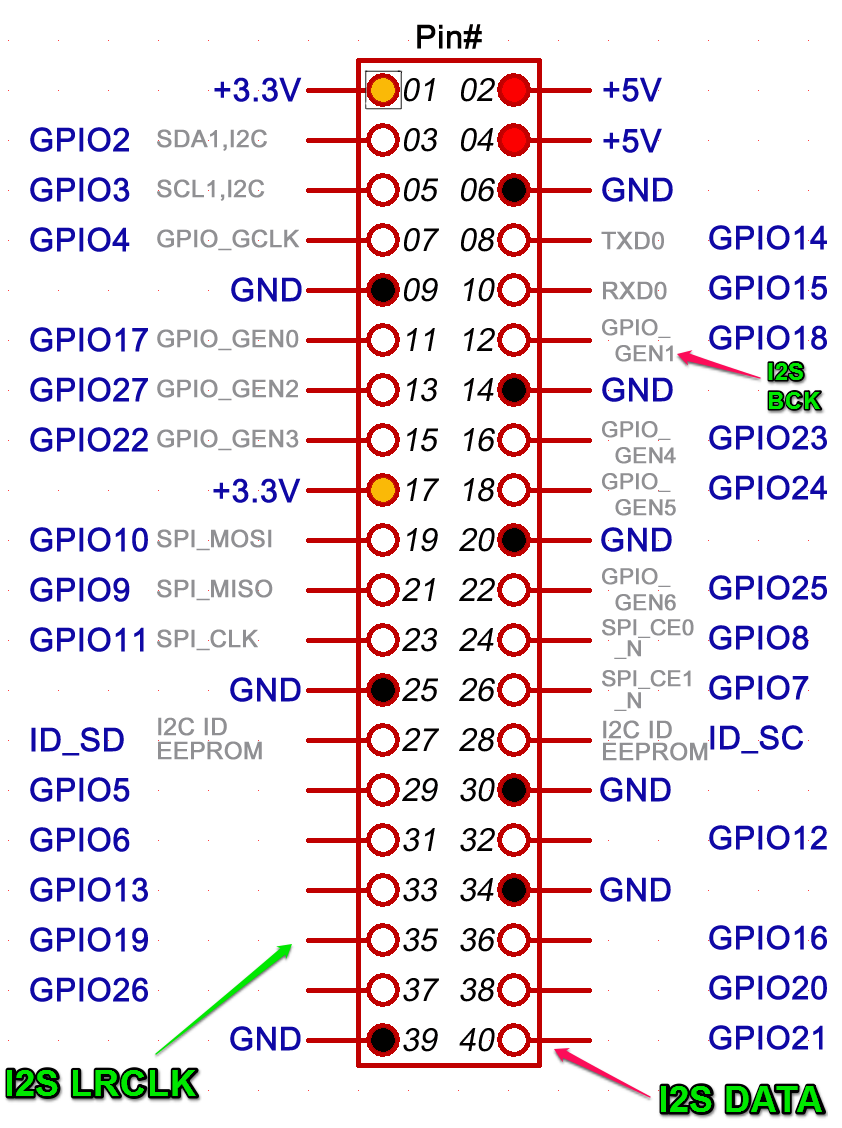

GPIOの物理的なピン番号とBCMピンの名称

GPIOピンを出力できる状態に設定して、1もしくは0を出力

gpio -g mode 14 out
gpio -g write 14 0
ピンを出力(out)に設定して
0レベルを出力

 BCMピンの14を出力に設定して0(Low)を出力しました。BCMピンで指定するときは、-gオプションをつけます。BCMはRaspberry Piで使われているCPU(SoC)の頭文字です。BCMピン番号は、回路図に書かれているI/Oピンの名称GPIOxxのxx番号です。

gpio mode 14 out
gpio write 14 1
ピンを出力(out)に設定して
1レベル(High=3.3V)を出力

 WiringPiピンの14を出力に設定して1(High)を出力しました。

 -gオプションをつけないときは、WiringPiのピン番号になります。同じピンに3種類の番号が振られているので、とても混乱します。

 上記の二つを実行した状態を次の写真に示します。3桁のLED表示は電圧計です。1を出力すると、ほぼCPUの電源電圧と同じになります。

GPIOピンを入力できる状態に設定してアナログ値を読み取る

 Raspberry Piにはアナログ入力がありません。学習用実験ボードとして販売されているGertboardに搭載されているA-DコンバータMCP3002からA-D変換値をリードできるように接続します。

 A-DコンバータMCP3002はSPIのシリアル・インターフェースです。OSで利用できるように、Raspberry Piの設定画面で有効にし、再起動しておきます。

 GertboardはGPIOが26ピン時代の古い実験用ボードです。現在GPIOは40ピンに増えていますが、26ピン部分はほぼ継承されています。SPIインターフェースの4本のケーブルをジャンパ線で接続します。

Raspberry Pi GPIO

Gertboard

GP11 (SPI CLK)

SCLX

GP10 (SPI MOSI) MOSI
GP9 (SPI MISO) MISO
GP8 (SPI CE0) CSnA

 A-DコンバータICの二つの入力は、ピンヘッダのAD0、AD1につながっています。ピンヘッダAD0は3.3Vに接続し、AD1は、10kΩのボリュームをつなぎ、0~3.3Vの間を変化できるようにします。

Gertboard ボリューム
3.3V 3番
AD1

2番 (中央のピン)

GND 1番
AD0-3.3Vに接続

アナログ値を読み取る

gpio gbr 0 AD0から読み取る
gpio gbr 1 AD1から読み取る

 読み取った値は、ディジタルですから、アナログ電圧(V)にするには、次のように計算します。

(読みとった値)*3.3 / 1024

サンプル・プログラム

#!/usr/bin/python
#coding:utf-8
import time
from subprocess import check_call,Popen,PIPE
while 1:
      p = Popen(["gpio","gbr","1"],stdout=PIPE)
      c = p.stdout.read(4)
      analogVolt = int(c) * 3.3 / 1024
      print '電圧は ' + str(analogVolt) + 'V'
      time.sleep(3)

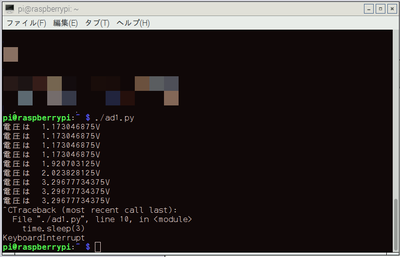

 上記のテキスト・ファイルをpiのホーム・ディレクトリにad1.pyというファイル名で保存し、ターミナルで、chmod 755 ad1.py で実行権を付け、 ./ad1.py で実行します。ボリュームを回すと、0Vと3.3Vの間の電圧を表示します。小数点以下の桁数が多いですが、計算上の表示です。10ビットA-Dコンバータにはこれほどの分解能はありません。

PWM出力(アナログ出力)

 下記のサイトを参考にさせていただきました。ありがとうございます。

  http://kutajin.blog101.fc2.com/blog-entry-279.html

  http://raspberrypi.stackexchange.com/questions/4906/control-hardware-pwm-frequency/9725#9725

gpio mode 1 pwm

gpio pwm-ms

gpio pwmc 100

gpio pwmr 200

gpio pwm 1 50

GPIO18(BCM)ピンをPWM出力に設定

mark-spaceモード

クロックの値を100(2 ~4095)

レンジの値を200( ~4096)

ディーティ比 50/200のPWMを出力

 50/200はONしている時間は短いです。

 アナログ・メータでは繰り返しの周波数が高いので、PWM出力はアナログ出力のように針が止まっています。

 デューティ比を 150/200に変更。ONしている時間が増え、アナログ・メータの電圧表示は高い数値になっています。

バックグラウンド

The GPIO utilityhttps://projects.drogon.net/raspberry-pi/wiringpi/the-gpio-utility/

Gertboarボードhttps://www.element14.com/community/docs/DOC-65588/l/an-introduction-to-using-the-gertboard-with-the-raspberry-pi#MoreADC

MCP3002;10ビット2チャネルのA-Dコンバータ。10ビットなので、0から2^10(=1023 1024)のディジタル値をとります。

(2020/05/07)1023は間違いなので、1024に変更した。
