作りながら学ぶArduino+=電子工作入門

　Arduino UNO 3には、いわゆるアナログ出力はありませんでしたが、ディジタル出力の記号のところに～（チルダ）がついているポートはPWM出力に対応していて、疑似的にアナログ出力ができました。

　チルダのついている端子は、D3、D5、D6、D9、D10、D11です。

　Arduino UNO 4は、そのPWM出力に加えて、D-Aコンバータによるアナログ出力を一つもっています。

●PWM出力をアナログ値とみなす

　PWMは、0と5VをON/OFFする信号で、周波数とデューティ比がそのパラメタになります。D3にアナログ出力をした波形を下記に示します。

　波形の周波数などはまったく同じです。いずれのピンの周波数は、489.7Hzです。下記の資料には490Hzと書かれています。

　　公式のドキュメント　https://docs.arduino.cc/language-reference/en/functions/analog-io/analogWrite/

　UNO 3では、D3、D9、D10、D11が490Hz、D5、D6は 980 Hzでした。

＜Pin3（上）、Pin5（下）＞

＜Pin3（上）、Pin6（下）＞

　Pin6の波形はじわじわと移動しています。

＜Pin3（上）、Pin9（下）＞

　Pin9の波形はじわじわと移動しています。

＜Pin3（上）、Pin10（下）＞

　Pin10の波形はじわじわと移動しています。

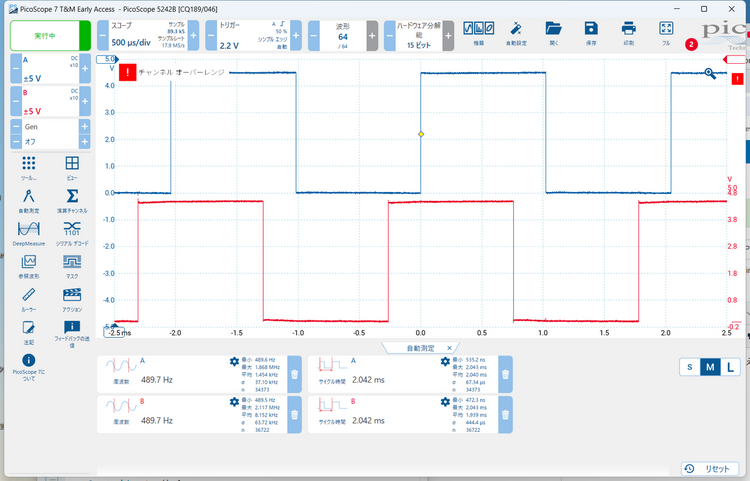

＜Pin3（上）、Pin11（下）＞

　Pin11の波形はじわじわと移動しています。

●いずれもデューティ50%

　上記の波形を出しているスケッチです。　アナログ出力は analogWrite(ピン番号, デューティ比) で、デューティ比を0～255で指定します。128はちょうど真ん中の値です。これをテスタの電圧レンジで測ると、電源電圧の半分の電圧になります。

void setup() {
  Serial.begin(9600);
  while (!Serial) delay(10);
}

void loop() {
 analogWrite(D3, 128);
 analogWrite(D5, 128);
}

　実際に測ります。テスタは測定頻度が少ないので、PWM出力の平均値を測っていることになります。

•  5Vピン　4.49V
•  D3ピン　2.246V

　ディジタル・マルチメータで測っても同じく2.246Vでした。

●アナログ電圧値で出力するスケッチ

　電源電圧5V端子を測ると4.5Vでした。1.05Vを出力しようとしています。

const float Vref = 4.5;

void setup() {
  Serial.begin(9600);
  while (!Serial) delay(10);
}

void loop() {
float val = 1.05;
int out_voltage = (val / Vref ) * 255;
Serial.println(out_voltage);
analogWrite(D3, out_voltage);
analogWrite(D5, out_voltage);
}

　実行結果です。テスタの表示値は1.036Vでした。

　波形です。
