今から始める電子工作 Step4 ① 温度センサ　LM35失敗

　常温付近の温度を測る温度センサはたくさんあります。サーミスタが一番安価なので産業界ではよくつかわれます。今まで利用してきたI2Cバス用の温度センサは高額です。

　使い方が簡単なのがLM35と呼ばれる温度センサです。CPUなどの温度を測るには、トランジスタが使われていますが、トランジスタ1個だけでは、温度と電圧の関係が複雑です。

　このセンサ、とてもわかりやすいのです。次の写真のように5Vの電源をつないで、センサの出力をテスタで測ります。

　約196mVです。これは19.6℃のことです。25℃なら250mVという電圧が出力されます。0℃のとき0Vで、1℃あたり10mVの電圧が発生します。零下を測りたいときには、マイナス電源が必要です。

●環境

  • Arduino IDE；2.3.5
  • Windows11；24H2
  • Arduino UNO R4 WiFi

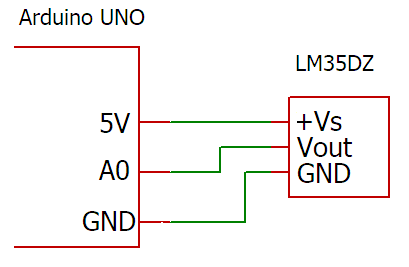

●接続

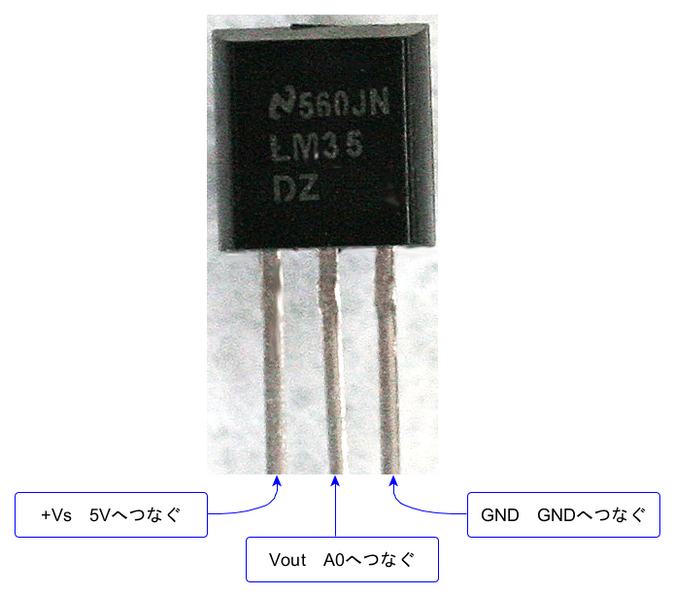

　LM35の外観はトランジスタと同じTO-92 です。

　アナログ入力端子はA0につなぎます。

●スケッチ

　5V端子はテスタで測りました。4.08Vです。

void setup() {
  Serial.begin(9600);
  delay(1000);
  analogReadResolution(14);
}

void loop() {
int analogData = analogRead(A0);
float voltage =  analogData * (4.08 / 16384.0);
Serial.print(voltage *100.0);Serial.println("'C");
delay(3000);
}

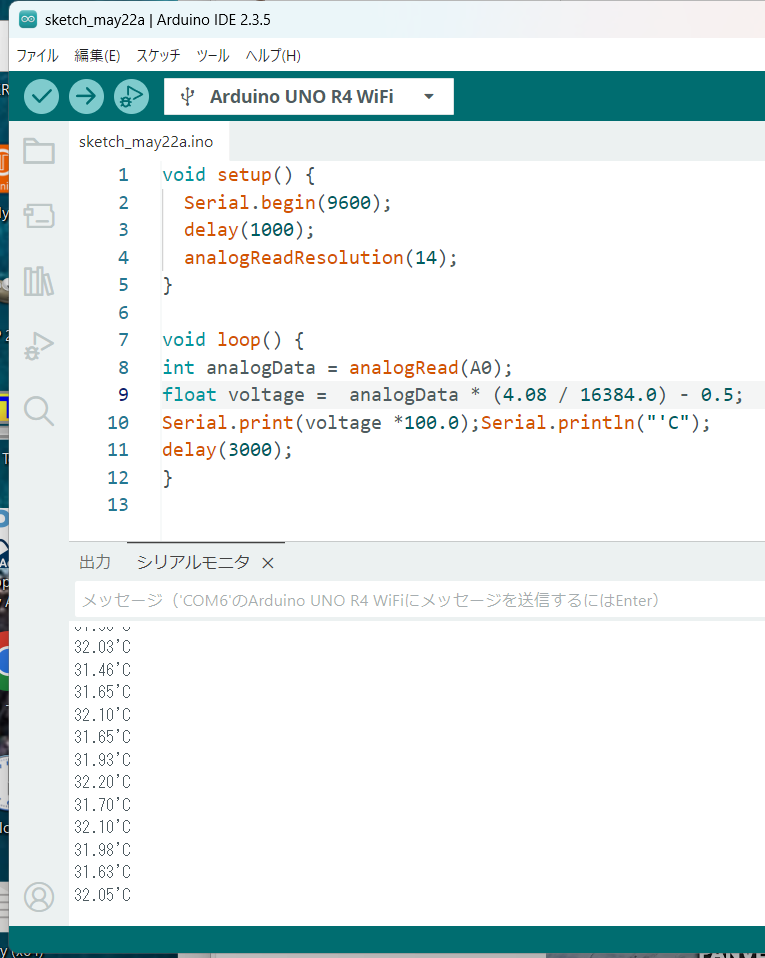

　実行結果です。　室温は25～27℃なので、そうとう高めの値が出ています。

●Arduino UNO R3を使う

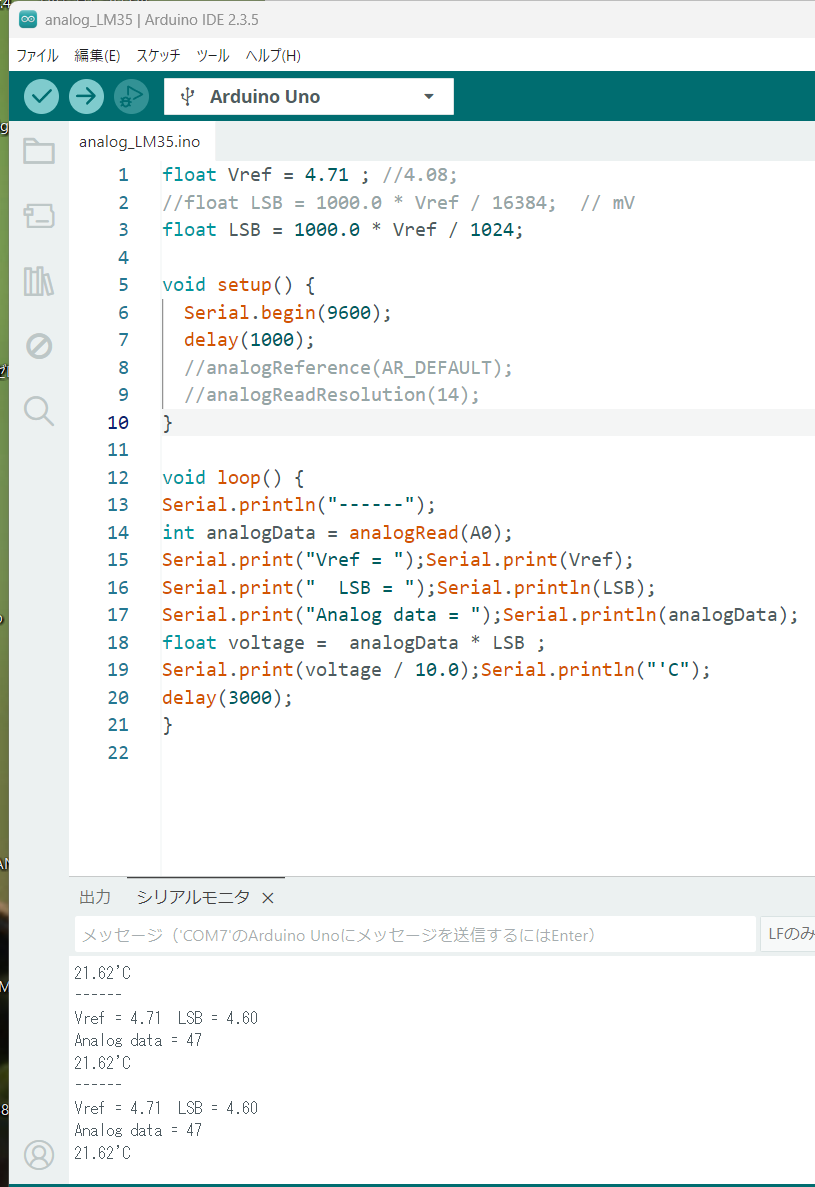

　同じ条件で、LM35をArduino UNO R3につないで測定しました。こちらは、妥当な温度を表示しています。



　Arduino UNO R4 WiFiで、DC12Vの外部電源を使って5V端子を約5Vに上げても結果は変わりませんでした。

また、OPアンプをバッファにし、A3端子を測定しましたが、同様に高めでした。

　原因は不明です。

　確認のために、A0に基準電源発生器で100mVを入力すると、99.5～100.7mVでしたので、A-Dコンバータは正常に働いていることがわかりました。
