今から始める電子工作 Step4 ⑤ 1-Wire温度センサ DS18B20

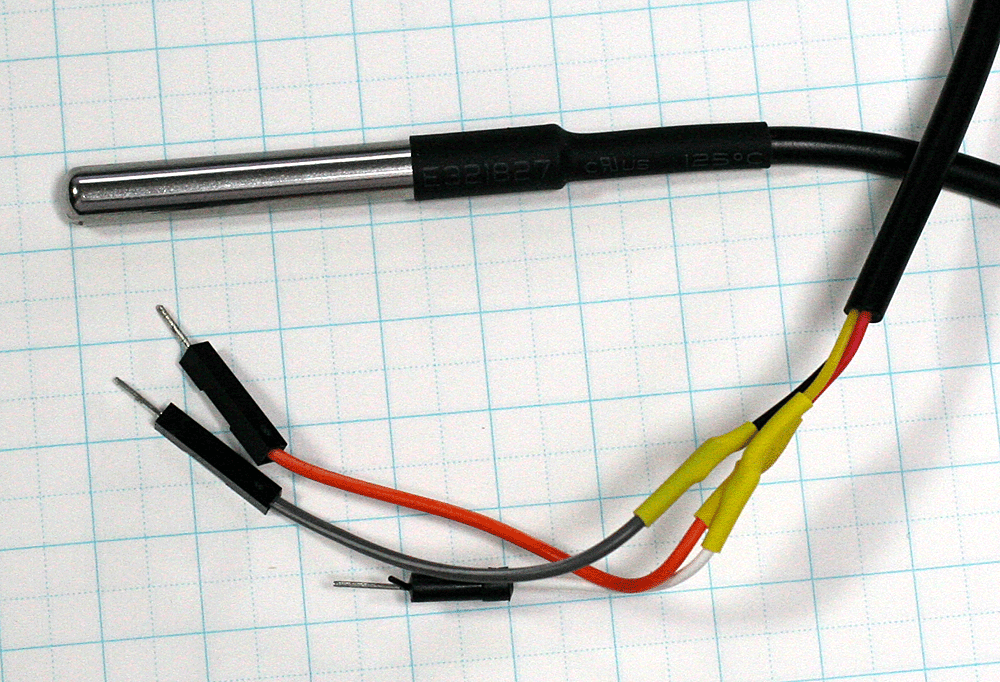

ここでは、アナログ・デバイセズ（旧；マキシム、元；ダラス）の1-Wireディジタル・サーモ・メータDS18B20を使います。アマゾンなどでは、金属ケースに入ったタイプが入手できます。1-Wireは数十mから100mを超えるケーブル長をサポートしています。
●デバイスDS18B20のおもなスペック
- 温度測定範囲：-55℃～+125℃
- 確度：±0.5℃（-10℃～+85℃）
- 電源：3～5.5V

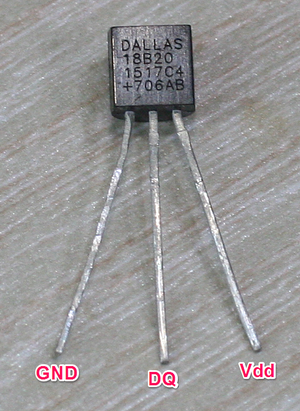

小信号用トランジスタと同じ外形をしています。
●接続

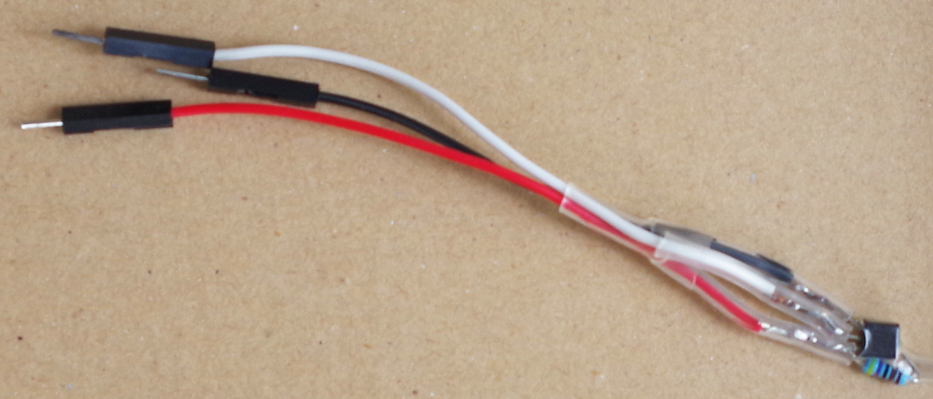

信号DQと電源Vdd間を4.7kΩの抵抗で接続します。
Vddを3.3V、GNDをGND、DQをD12につなぎます。
●環境
- Arduino IDE；2.3.5
- Windows11；24H2
- Arduino UNO R4 WiFi
●ライブラリの導入

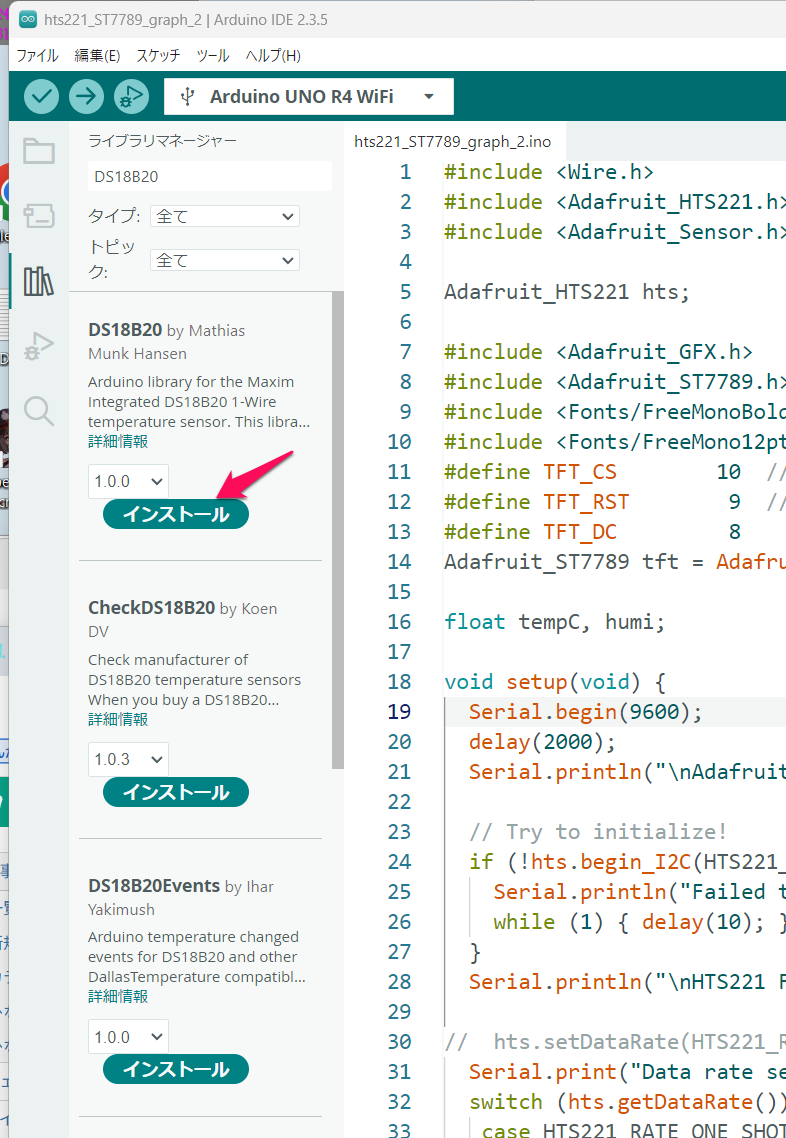

ライブラリの検索で、DS18B20を入力して最初に出てきたDS18B20をインストールします。

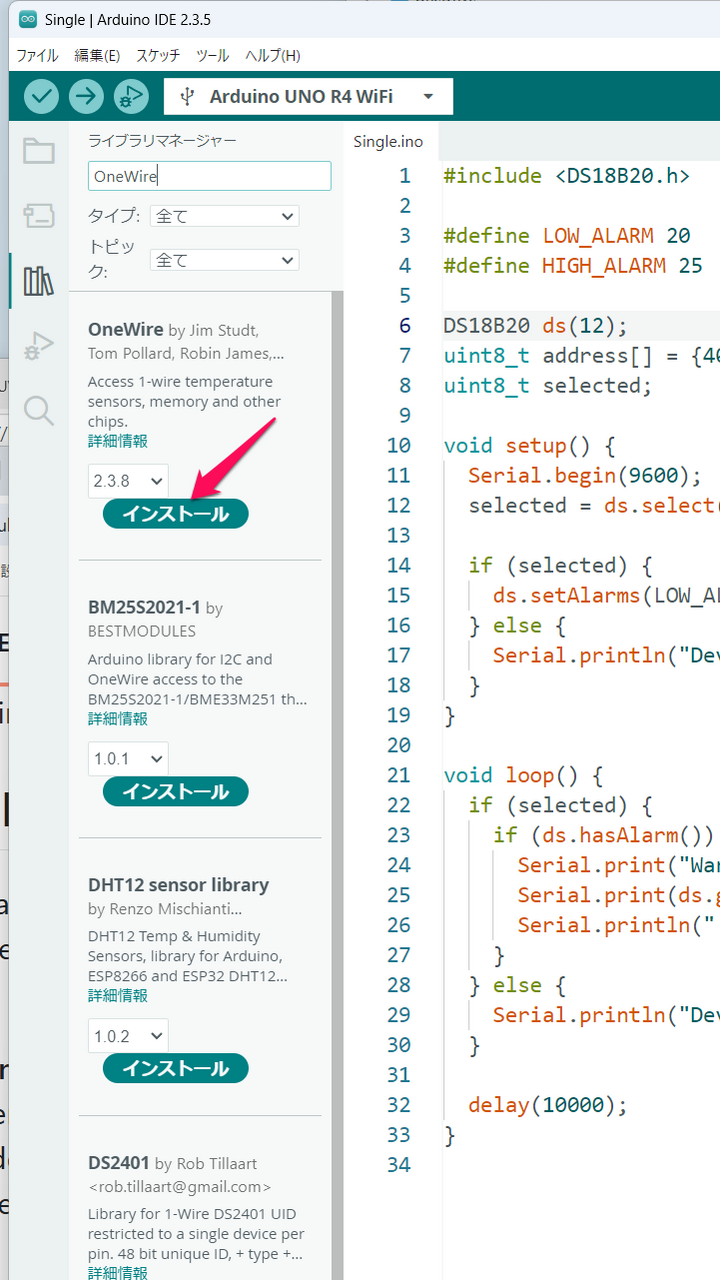

ライブラリの検索で、OneWireを入力し、最初に出てきたOneWireをインストールします。
●サンプルの実行
スケッチ例 -> DS18B20 -> Multiple.inoを選択し、接続ポートを2から12へ変更します。
DS18B20 ds(12);

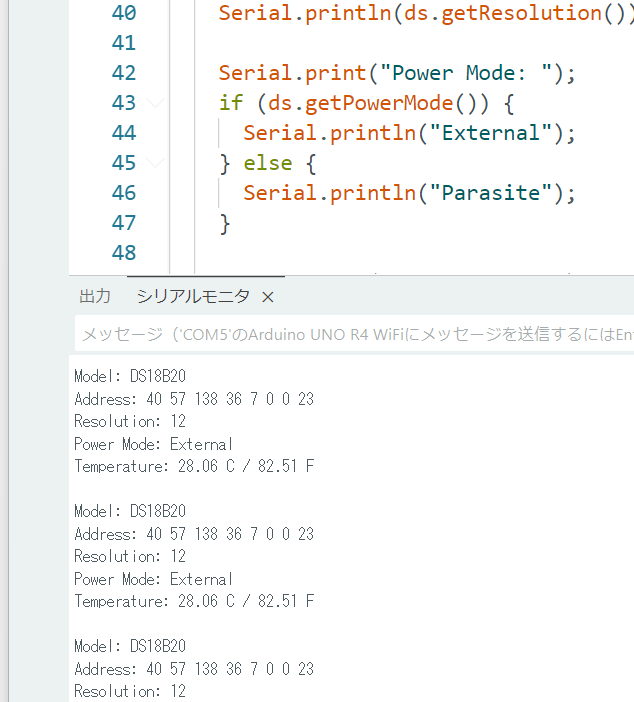

実行します。
