Arduino UNO R4 Minimaでセンサ・インターフェーシング ⑫ 温湿度センサ SHTC3

　Adafruitから入手した半導体温湿度センサ SHTC3（センシリオン）を利用します。

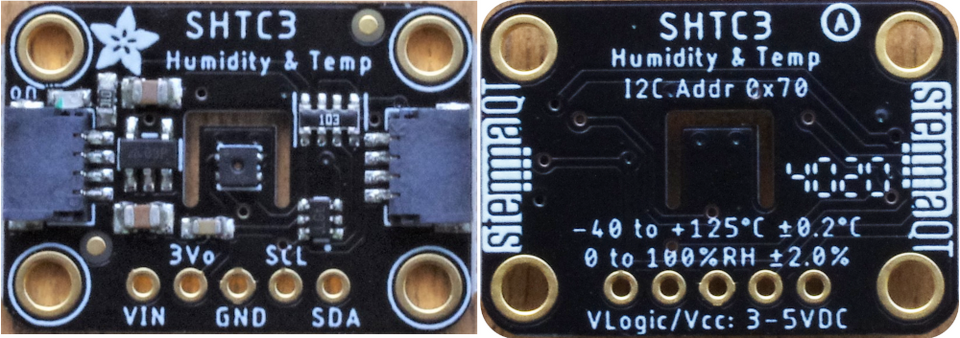

●AdafruitのStemma QT/Qwiicボード

　センシリオンの温湿度センサSHT4xシリーズは、第6回でSHT40、第7回でSHT45を取り上げています。何が異なるのでしょうか。SHTC3はモバイル用途がデータシートに書かれているので、アイドル時の消費電流が低めです。

	SHTC3	SHT40
電源電圧[V]	1.62～3.6	1.08～3.6
消費電流[uA]	アイドル時45(typ）、測定時430（typ）	アイドル時80(typ）、測定時400（typ）
湿度[%RH]	確度±2、分解能0.01	確度±1.8、分解能0.01
温度[℃]	確度±0.2（0～90）、分解能0.01	確度±0.2（0～60）、分解能0.01
外形[mm]	2×2×0.75	1.5×1.5×0.54
I2C	0～1MHz 　0x70	0～400kHz 　0x44

　Stemma QT/Qwiic（JST SH 4ピン）コネクタは2か所に装着されていて、どちらにつないでもかまいません。このコネクタを使ってI2Cで制御する場合、特に、ジャンパ線をつなぐなどは不要です。

　コネクタは、表と裏のどちらも差し込めそうですが、ピンが内部の上部に並んでいるので、差し込める方向は一意です。ロック機構はないですが、すぐに抜けるということはありません。

●温湿度センサSHTC3のおもなスペック

　SHTC3のデータシート

電源電圧　 1.62～3.6V
湿度　確度±2%RH、分解能0.01%RH
温度　確度±0.2℃（0～90）、分解能0.01℃
インターフェース　I2C（0～1MHz）
スレーブ・アドレス　0x70（固定）

●使用環境

Arduino UNO R4 Minima
Arduino IDE 2.1.1
Windows10 22H2

●接続

　Arduino UNO R4 MinimaのI2C信号とセンサをJSTコネクタでつなぎます（Stemma QT/Qwiicボードの写真の比率は異なる）。

●スレーブ・アドレスを確認

　従来からよく使われているi2cScanner.inoを動かしてスレーブ・アドレスを確認します。電源は5Vです。

　0x70を見つけてきました。

　以降のスケッチは3.3Vで動作させます。

●ライブラリの用意

　SHTC3で検索して、見つかったAdafruit SHTC3ライブラリをインストールします。

　インストールを始めると次のパネルが出ました。
　全てをインストールを選びました。

●サンプル・スケッチ

　メニューのファイル->スケッチ例から、Adafruit SHTC3のSHTC3test.inoを選択し、

コンパイル、実行します。

●4桁の7セグメントLED表示器をつないで測定結果を表示する

　連載の第4回目の記事を参照しながら表示器を接続します。

Arduino UNO R4 Minimaでセンサ・インターフェーシング ④ 温湿度センサSi7021の測定結果を7セグメントLEDに表示

　スケッチです。


// Designed specifically to work with the SHTC3 sensor from Adafruit
//  ----> https://www.adafruit.com/products/4636

#include <Wire.h>  // Enable this line if using Arduino Uno, Mega, etc.
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"
#include "Adafruit_SHTC3.h"

Adafruit_7segment matrix = Adafruit_7segment();
Adafruit_SHTC3 shtc3 = Adafruit_SHTC3();

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);     // will pause Zero, Leonardo, etc until serial console opens
  Serial.println("SHTC3  + 7segment LED");

  Serial.println("SHTC3 test");
  if (! shtc3.begin()) {
    Serial.println("Couldn't find SHTC3");
    while (1) delay(1);
  }
  Serial.println("Found SHTC3 sensor");

  matrix.begin(0x70);
  matrix.setBrightness(0x05);  // default 0x0E
}

void loop() {
  sensors_event_t humidity, temp;
  shtc3.getEvent(&humidity, &temp);// populate temp and humidity objects with fresh data

  float tempC = temp.temperature;
  float hume = humidity.relative_humidity;
  Serial.print("Temperature: "); Serial.print(temp.temperature); Serial.println(" degrees C");
  Serial.print("Humidity: "); Serial.print(humidity.relative_humidity); Serial.println("% rH");

  matrix.print(tempC, DEC);
  matrix.writeDisplay();
  delay(2000);

  matrix.print(hume, DEC);
  matrix.writeDisplay();
  delay(5000);
}

　実行するとエラーになりました。

SHTC3 test
Couldn't find SHTC3

　二つのデバイスのスレーブ・アドレスが0x70でぶつかっています。センサはアドレスが固定なので変更できないので、7セグメントLED表示器の裏面のジャンパA0をショートします。

　i2cScannerを動かします。電源は5Vです。

Scanning...
I2C device found at address 0x70 !
I2C device found at address 0x71 !
done

　0x71に変更され、ぶつからなくなくなりました。

　電源を3.3Vにしてから、次のように、setup{}内のアドレスを変更し、スケッチをコンパイルして動かします。

matrix.begin(0x71);

　実行例です。

●グラフィック・ディスプレイに測定結果を表示

　次の記事を参考に、グラフィック・ディスプレイに測定した温度と湿度を表示します。

　　Arduino UNO R4 Minimaでセンサ・インターフェーシング ⑤ 温湿度センサSi7021の測定結果をグラフィック・ディスプレイに表示

　スケッチです。


// Designed specifically to work with the SHTC3 sensor from Adafruit
//  ----> https://www.adafruit.com/products/4636
// Written by Limor Fried/Ladyada for Adafruit Industries,

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include "Adafruit_SHTC3.h"

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define OLED_RESET     -1 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS 0x3D ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

Adafruit_SHTC3 shtc3 = Adafruit_SHTC3();

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);     // will pause Zero, Leonardo, etc until serial console opens
  Serial.println("\nSHTC3  + SSD1306");
  if (! shtc3.begin()) {
    Serial.println("Couldn't find SHTC3");
    while (1) delay(1);
  }
  Serial.println("Found SHTC3 sensor");

  display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS);
  display.clearDisplay();
  display.drawRect(0, 0, display.width(), display.height(), SSD1306_WHITE);
  display.setTextSize(1);                // Normal 1:1 pixel scale
  display.setTextColor(SSD1306_WHITE);   // Draw white text
  display.setCursor(4,3);
  display.println("Temperature:");
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(4,34);
  display.println("Humidity:");
  display.display();
  delay(200);
}

void loop() {
  sensors_event_t humidity, temp;
  shtc3.getEvent(&humidity, &temp);// populate temp and humidity objects with fresh data

  float tempC = temp.temperature;
  float humi  = humidity.relative_humidity;
  Serial.print("Temperature: "); Serial.print(tempC); Serial.println(" degrees C");
  Serial.print("Humidity: "); Serial.print(humi); Serial.println("% rH");

  dispMeasurement(tempC, humi);
  delay(5000);
}

void dispMeasurement(float temp, float humi) {
  display.setTextSize(2);   // Draw 2X-scale text
  display.setCursor(10,17);
  display.fillRect(10, 17, 70, 16, SSD1306_BLACK);
  display.println(temp);

  display.setCursor(10, 46);
  display.fillRect(10, 46, 70, 16, SSD1306_BLACK);
  display.println(humi);
  display.display();
}

　実行例です。
