今から始める電子工作 Step3 ⑤ Wi-Fi、SPI グラフィック・ディスプレイ、RTC

　NTPによる時刻は正確ですが、いつも問い合わせをしておくと、インターネットへの通信量が膨大な回数になります。Arduino UNO R4 WiFiには、RTCが含まれています。これは時計の機能で、定期的に時刻合わせをNTPで行い、その後RTCの時刻の読みだしを行うという使い方ができます。

●環境

  • Arduino IDE；2.3.5
  • Windows11；24H2
  • Arduino UNO R4 WiFi

●RTCの機能

　ドキュメントは、下記のWebページにあります。

　　Arduino UNO R4 WiFi Real-Time Clock

　RTCの特徴は、この機能のために電源（VRTCピンに1.6～3.6Vの電圧）をつないでおけば、Arduino UNO R4 WiFiの電源を切っていても、時計が動き続けることです。RTCの電源は消費電流が極めて少ないので、ボタン電池などが利用できます。

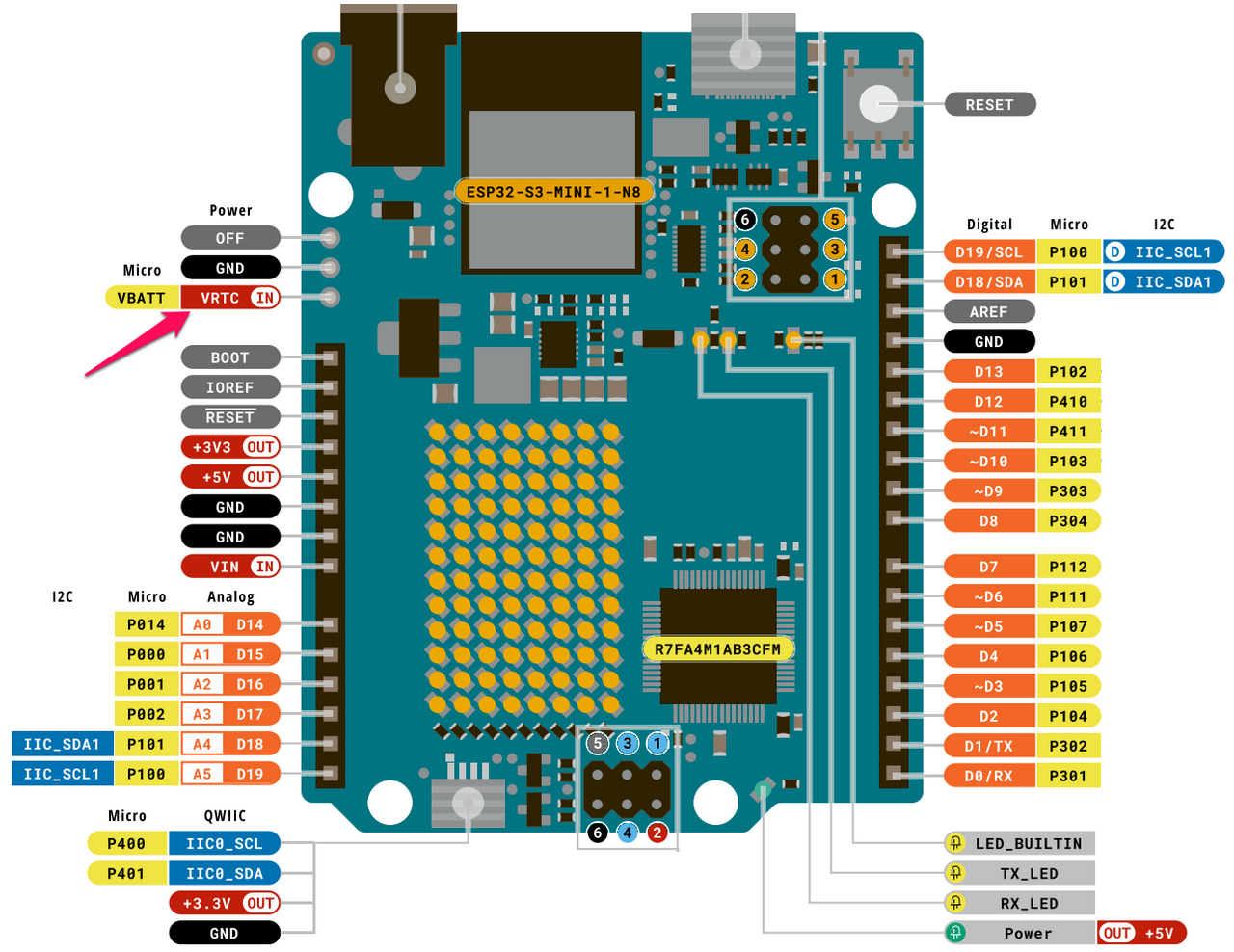

＜接続ピンの位置＞

　VRTCとGNDがDCジャックの近くに用意されています。一般的なピンヘッダです。

　隣にOFFと書かれたピンがあります。下記のドキュメントに説明されています。

　　Arduino UNO R4 WiFi VRTC & OFF Pins

　「OFFピンは電源を遮断してボードの電源をOFFにするために使用します」と書かれています。DCジャックもしくはUSB経由でボードに電源が供給されている状態で、その主電源をOFFにして「VRTCとGND」につながれた電池だけでRTCを動作させるという使い方に思えます。OFFピンとGNDを短絡させると、ボードの電源はOFFになります。

　このドキュメントには、「VRTC バッテリを追加してから初めてボードを起動する場合にのみ時間を設定する」スケッチは掲載されていますが、OFFした後、RTCだけが動いていて、ボードの電源をONするタイミングやスケッチはありません。

　OFFピンとGNDを短絡を解除すればいいように読み取れます。

●RTCを使ってみる

　RTCのライブラリはすでに入っています。

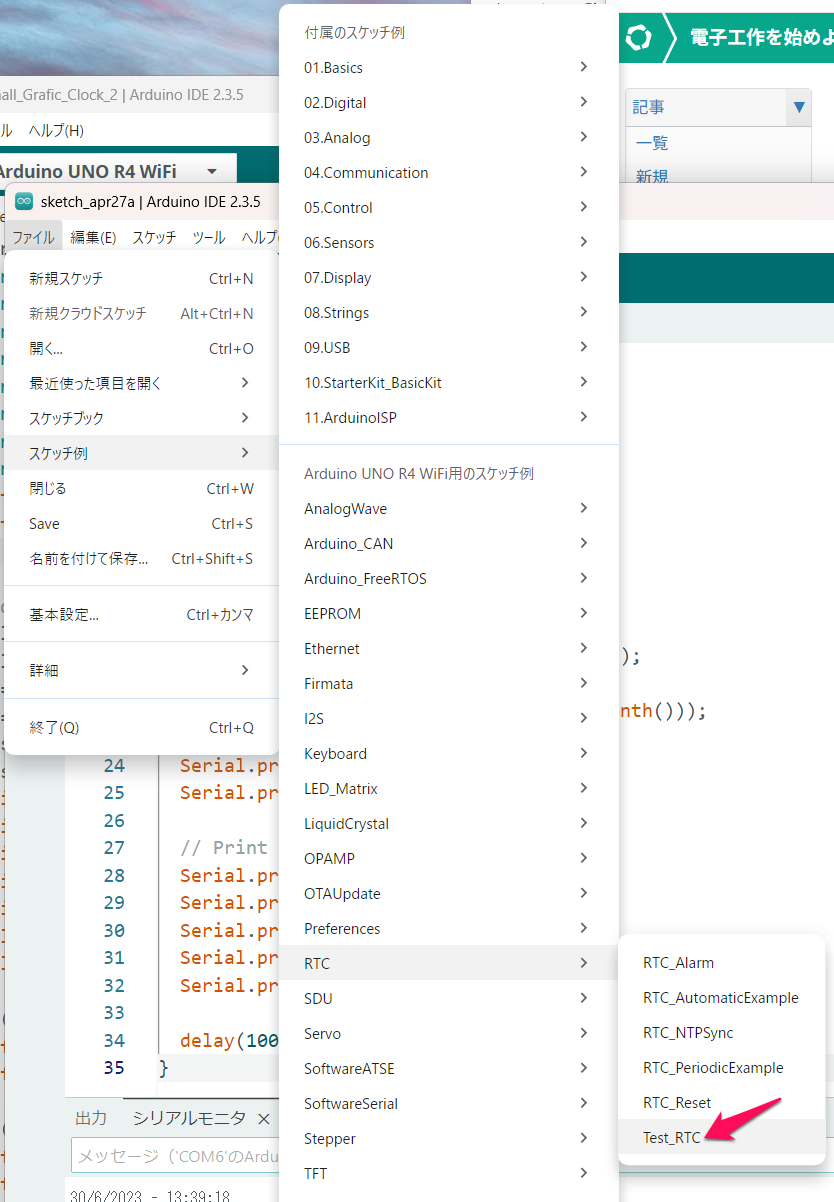

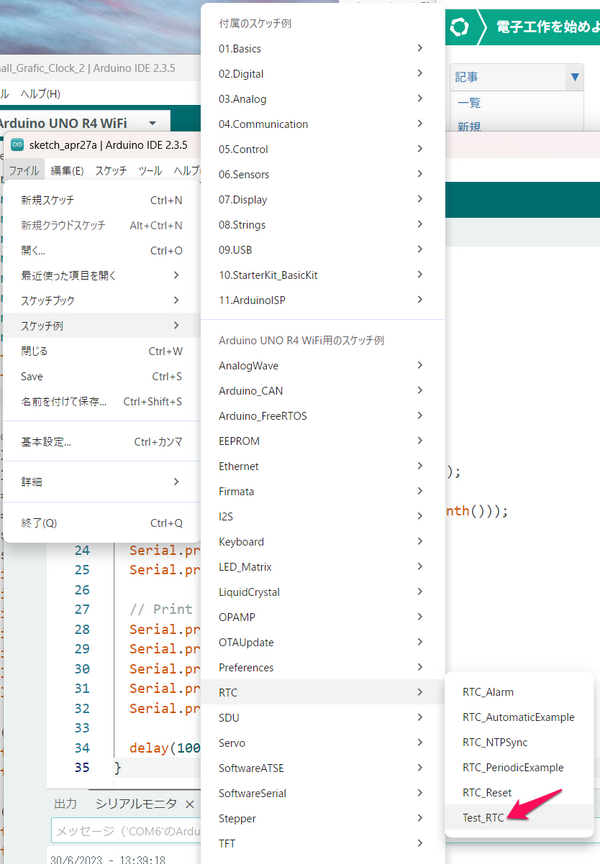

　　スケッチ例 -> RTC -> test_RTC

を読み込んでコンパイル、実行します。

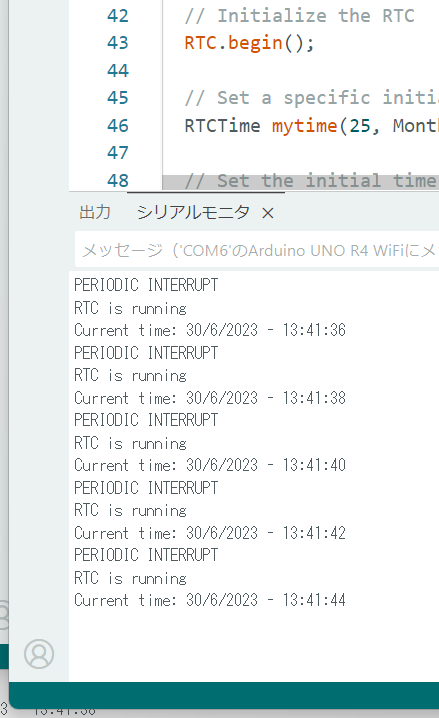

　実行している様子です。

　初期値に、

　　// Set a specific initial time (August 25, 2022, 14:37:00 Thursday)

　　 RTCTime mytime(25, Month::AUGUST, 2022, 14, 37, 00, DayOfWeek::THURSDAY, SaveLight::SAVING_TIME_ACTIVE);

を設定しているので、そこから時刻がスタートしています。と思ったのですが、違いますね。

　　ドキュメントArduino UNO R4 WiFi Real-Time Clockにあるサンプルを動かします。日時は現在の値に変更しました。

#include "RTC.h"

void setup() {
  Serial.begin(9600);

  RTC.begin();

  RTCTime startTime(27, Month::APRIL, 2025, 20, 54, 00, DayOfWeek::WEDNESDAY, SaveLight::SAVING_TIME_ACTIVE);

  RTC.setTime(startTime);
}

void loop() {
  RTCTime currentTime;

  // Get current time from RTC
  RTC.getTime(currentTime);

  // Print out date (DD/MM//YYYY)
  Serial.print(currentTime.getDayOfMonth());
  Serial.print("/");
  Serial.print(Month2int(currentTime.getMonth()));
  Serial.print("/");
  Serial.print(currentTime.getYear());
  Serial.print(" - ");

  // Print time (HH/MM/SS)
  Serial.print(currentTime.getHour());
  Serial.print(":");
  Serial.print(currentTime.getMinutes());
  Serial.print(":");
  Serial.println(currentTime.getSeconds());

  delay(1000);
}

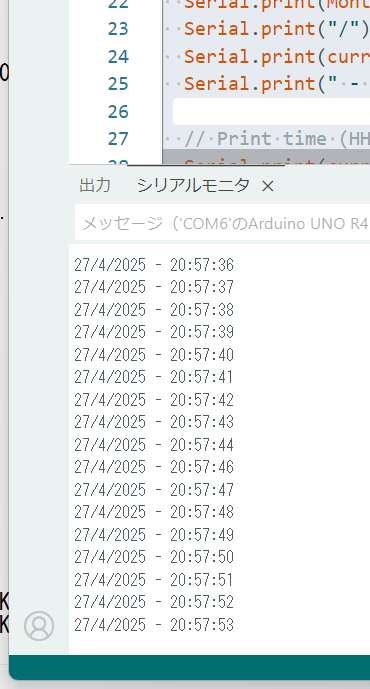

　実行している様子です。

　正常に設定し、読み出せているようですね。

●NTPで時刻を取得してRTCに設定

　NTPの時刻に同期させて動くサンプルを動かします。

　　RTC -> RTC_NTPSync.inoです。

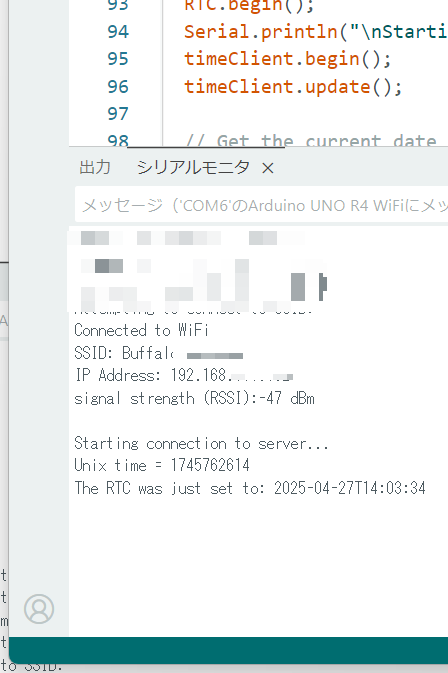

　コンパイルして動かします。起動したのちresetボタンを押します。

●グラフィック・ディスプレイに表示

　前回作成した時計のスケッチと、上記のスケッチとを合体させます。

#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7789.h> // Hardware-specific library for ST7789
#include <SPI.h>
#include <Fonts/FreeSerif9pt7b.h>

#define TFT_CS        10
#define TFT_RST        9 // Or set to -1 and connect to Arduino RESET pin
#define TFT_DC         8

#include <NTPClient.h>
#include <WiFiS3.h> // for WiFi shield
#include <WiFiUdp.h>

#include "arduino_secrets.h"
char ssid[] = SECRET_SSID;    // your network SSID (name)
char pass[] = SECRET_PASS;    // your network password (use for WPA, or use as key for WEP)

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);
WiFiUDP ntpUDP;
NTPClient timeClient(ntpUDP);

#include "RTC.h"

int x10,y10,x10s,y10s,x10ss,y10ss,x10sss,y10sss,x10ssss,y10ssss;
int x20,y20,x20s,y20s,x20ss,y20ss,x30,y30,x30s,y30s;
int x11,y11,x11s,y11s,x11ss,y11ss,x11sss,y11sss,x11ssss,y11ssss;
int x21,y21,x21s,y21s,x21ss,y21ss,x31,y31,x31s,y31s;

void setup(){
  Serial.begin(9600);
  delay(2000);
  Serial.println("\nstart Wi-Fi connect");

  tft.init(240, 320);           // Init ST7789 320x240

  Serial.println(F("Initialized TFT"));
  tft.fillScreen(ST77XX_BLACK);
  tft.setRotation(3);
  tft.setFont(&FreeSerif9pt7b);
  tft.setCursor(0, 0);
  tft.fillRect(0,0,3,3,ST77XX_WHITE);

  Serial.println();

  WiFi.begin(ssid, pass);
  while ( WiFi.status() != WL_CONNECTED ) {
    delay ( 500 );
    Serial.print ( "." );
  }
  timeClient.begin();
  timeClient.update();
  delay(100);
  timeClient.update();
  Serial.print(" NTP time: ");
  Serial.println(timeClient.getFormattedTime());

//  connectToWiFi();
  RTC.begin();

  auto timeZoneOffsetHours = 9;
  auto unixTime = timeClient.getEpochTime() + (timeZoneOffsetHours * 3600);
  Serial.print("Unix time = "); Serial.println(unixTime);
  RTCTime timeToSet = RTCTime(unixTime);
  RTC.setTime(timeToSet);

  // Retrieve the date and time from the RTC and print them
  RTCTime currentTime;
  RTC.getTime(currentTime);
  Serial.println("The RTC was just set to: " + String(currentTime));
  Serial.println("");

}

void loop() {
  unsigned long time0, time;
  time0 = millis();

  RTCTime currentTime;
  RTC.getTime(currentTime);

  // Print out date (DD/MM//YYYY)
  Serial.print(currentTime.getYear());
  Serial.print("/");
  Serial.print(Month2int(currentTime.getMonth()));
  Serial.print("/");
  Serial.print(currentTime.getDayOfMonth());
  Serial.print(" - ");


  int H = currentTime.getHour() ;
  Serial.print(H);
  int M = currentTime.getMinutes();
  Serial.print(":"); Serial.print(M);
  int S = currentTime.getSeconds();
  Serial.print(":"); Serial.println(S);

  tft.fillRect(0,20,70,20,ST77XX_BLACK);
  tft.setCursor(3, 35);
  tft.setTextColor(ST77XX_YELLOW);
  tft.setTextSize(1);
  tft.print(H); tft.print(":"); tft.print(M);
  tft.print(":"); tft.print(S);

  tft.drawCircle(tft.width()/2, tft.height()/2, 118, ST77XX_WHITE);
  tft.drawCircle(tft.width()/2, tft.height()/2, 118-1, ST77XX_YELLOW);
  tft.drawCircle(tft.width()/2, tft.height()/2, 118-2, ST77XX_WHITE);
  tft.drawCircle(tft.width()/2, tft.height()/2, 2, ST77XX_WHITE);

  float angle;
  int X =tft.width()/2;
  int Y =tft.height()/2;

  //hour ticks
  for( int z= 0; z < 360; z = z + 30 ){
  //Begin at 0° and stop at 360°
    angle = z ;
    angle=(angle/57.29577951) ; //Convert degrees to radians
    int x2=(X+(sin(angle)*116));
    int y2=(Y-(cos(angle)*116));
    int x3=(X+(sin(angle)*(116-10)));
    int y3=(Y-(cos(angle)*(116-10)));
    int x4=(X+(sin(angle+0.5)*116));
    int y4=(Y-(cos(angle+0.5)*116));
    int x5=(X+(sin(angle+0.5)*(116-10)));
    int y5=(Y-(cos(angle+0.5)*(116-10)));
    tft.drawLine(x2,y2,x3,y3,ST77XX_RED);
    tft.drawLine(x4,y4,x5,y5,ST77XX_RED);
  }

  // display second hand
  angle = S * 6.0 ;
  angle=(angle/57.29577951) ; //Convert degrees to radians
  x30=(X+(sin(angle)*(116)));
  y30=(Y-(cos(angle)*(116)));
  x30s=(X+(sin(angle)*(116-20)));
  y30s=(Y-(cos(angle)*(116-20)));
  if (x30 != x31) {
    tft.drawLine(X,Y,x31,y31,ST77XX_BLACK);
    tft.drawCircle(x31s, y31s, 7, ST77XX_BLACK);
  }
  if (abs(cos(angle)*(116)) < 24.2) {
    tft.drawLine(X,Y,x31,y31,ST77XX_BLACK);
    tft.drawCircle(x31s, y31s, 7, ST77XX_BLACK);
  }
  tft.drawLine(X,Y,x30,y30,ST77XX_GREEN);
  tft.drawCircle(x30s, y30s, 7, ST77XX_GREEN);

  x31=x30;x31s=x30s;
  y31=y30;y31s=y30s;

  // display minute hand
  angle = M * 6 ;
  angle=(angle/57.29577951) ; //Convert degrees to radians
  x20=(X+(sin(angle)*(116-15)));
  y20=(Y-(cos(angle)*(116-15)));
  x20s=(X+(sin(angle+0.02)*(116-26)));
  y20s=(Y-(cos(angle+0.02)*(116-26)));
  x20ss=(X+(sin(angle-0.02)*(116-26)));
  y20ss=(Y-(cos(angle-0.02)*(116-26)));
  if (x20 != x21) {
    tft.drawLine(X,Y,x21,y21,ST77XX_BLACK);
    tft.drawLine(X+1,Y+1,x21s,y21s,ST77XX_BLACK);
    tft.drawLine(X-1,Y-1,x21ss,y21ss,ST77XX_BLACK);
    tft.drawLine(x21,y21,x21s,y21s,ST77XX_BLACK);
    tft.drawLine(x21,y21,x21ss,y21ss,ST77XX_BLACK);
  }
  if (abs(cos(angle)*(116-15)) < 24.2) {
    tft.drawLine(X,Y,x21,y21,ST77XX_BLACK);
    tft.drawLine(X+1,Y+1,x21s,y21s,ST77XX_BLACK);
    tft.drawLine(X-1,Y-1,x21ss,y21ss,ST77XX_BLACK);
    tft.drawLine(x21,y21,x21s,y21s,ST77XX_BLACK);
    tft.drawLine(x21,y21,x21ss,y21ss,ST77XX_BLACK);
  }
    tft.drawLine(X,Y,x20,y20,ST77XX_WHITE);
  tft.drawLine(X+1,Y+1,x20s,y20s,ST77XX_WHITE);
  tft.drawLine(X-1,Y-1,x20ss,y20ss,ST77XX_WHITE);
  tft.drawLine(x20,y20,x20s,y20s,ST77XX_WHITE);
  tft.drawLine(x20,y20,x20ss,y20ss,ST77XX_WHITE);

  x21=x20;x21s=x20s;x21ss=x20ss;
  y21=y20;y21s=y20s;y21ss=y20ss;

  // display hour hand
  angle = H * 30 + int((M / 12) * 6 )   ;
  angle=(angle/57.29577951) ; //Convert degrees to radians
  x10=(X+(sin(angle)*(116-40)));
  y10=(Y-(cos(angle)*(116-40)));
  x10s=(X+(sin(angle+0)*(116-42)));
  y10s=(Y-(cos(angle+0)*(116-42)));
  x10ss=(X+(sin(angle-0.2)*(116-70)));
  y10ss=(Y-(cos(angle-0.2)*(116-70)));
  x10sss=(X+(sin(angle+0.2)*(116-70)));
  y10sss=(Y-(cos(angle+0.2)*(116-70)));
  x10ssss=(X+(sin(angle)*(116-105)));
  y10ssss=(Y-(cos(angle)*(116-105)));
  if (x10 != x11) {
    tft.drawLine(X,Y,x11,y11,ST77XX_BLACK);
    tft.fillTriangle(x11s, y11s, x11ss, y11ss, x11sss, y11sss, ST77XX_BLACK);
    tft.fillTriangle(x11ssss, y11ssss, x11ss, y11ss, x11sss, y11sss, ST77XX_BLACK);
  }
  if (abs(cos(angle)*(116-42)) < 24.2) {
    tft.drawLine(X,Y,x11,y11,ST77XX_BLACK);
    tft.fillTriangle(x11s, y11s, x11ss, y11ss, x11sss, y11sss, ST77XX_BLACK);
    tft.fillTriangle(x11ssss, y11ssss, x11ss, y11ss, x11sss, y11sss, ST77XX_BLACK);
  }
  tft.drawLine(X,Y,x10,y10,ST77XX_WHITE);
  tft.fillTriangle(x10s, y10s, x10ss, y10ss, x10sss, y10sss, 0x7777);
  tft.fillTriangle(x10ssss, y10ssss, x10ss, y10ss, x10sss, y10sss, 0x5555);
  x11=x10;x11s=x10s;x11ss=x10ss;x11sss=x10sss;x11ssss=x10ssss;
  y11=y10;y11s=y10s;y11ss=y10ss;y11sss=y10sss;y11ssss=y10ssss;

  time = millis();
  while ((time - time0)<1000){  // 1000ms
    delay(1); time = millis();
  }
}

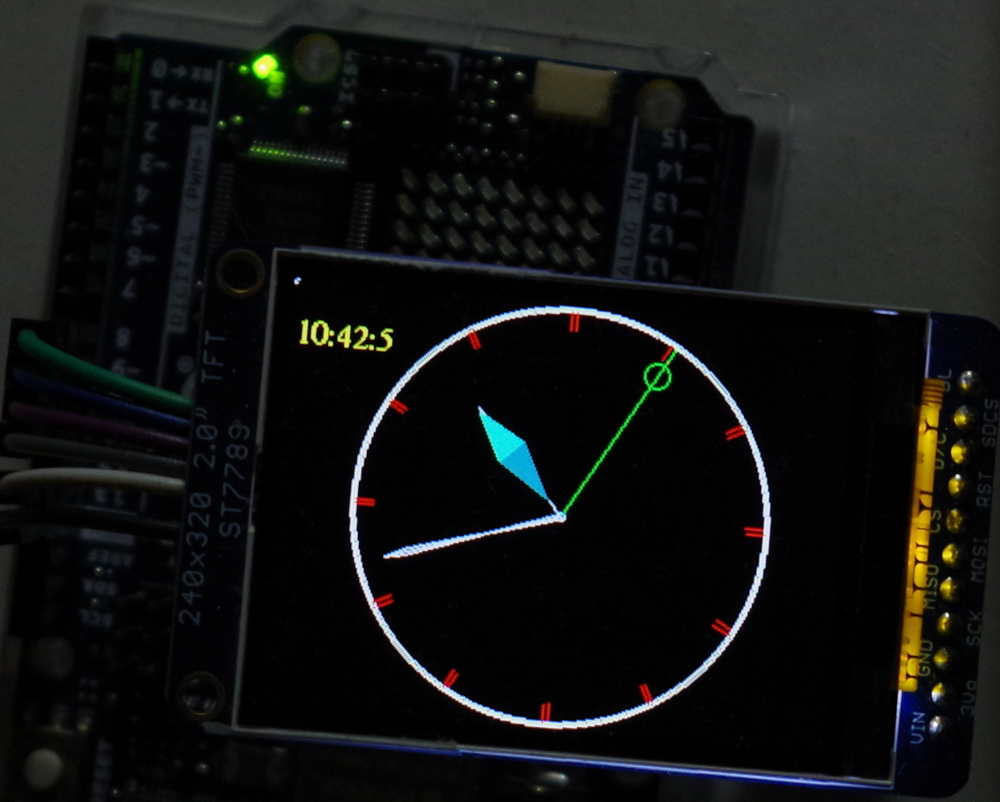

　実行中の様子です。

●大きな問題が

　精度が悪すぎて、時計の意味を成しません。

　確認用のスケッチです。

#include <NTPClient.h>
#include <WiFiS3.h> // for WiFi shield
#include <WiFiUdp.h>

#include "arduino_secrets.h"
char ssid[] = SECRET_SSID;    // your network SSID (name)
char pass[] = SECRET_PASS;    // your network password (use for WPA, or use as key for WEP)

WiFiUDP ntpUDP;
NTPClient timeClient(ntpUDP);

#include "RTC.h"

void setup(){
  Serial.begin(9600);
  delay(2000);
  Serial.println("\nstart Wi-Fi connect");

  WiFi.begin(ssid, pass);
  while ( WiFi.status() != WL_CONNECTED ) {
    delay ( 500 );
    Serial.print ( "." );
  }
  timeClient.begin();
  timeClient.update();
  delay(100);
  timeClient.update();
  Serial.print(" NTP time: ");
  Serial.println(timeClient.getFormattedTime());

//  connectToWiFi();
  RTC.begin();

  auto timeZoneOffsetHours = 9;
  auto unixTime = timeClient.getEpochTime() + (timeZoneOffsetHours * 3600);
  Serial.print("Unix time = "); Serial.println(unixTime);
  RTCTime timeToSet = RTCTime(unixTime);
  RTC.setTime(timeToSet);

  // Retrieve the date and time from the RTC and print them
  RTCTime currentTime;
  RTC.getTime(currentTime);
  Serial.println("The RTC was just set to: " + String(currentTime));
  Serial.println("");

}

void loop() {
  RTCTime currentTime;
  RTC.getTime(currentTime);

  Serial.print("\n NTP time: ");
  Serial.println(timeClient.getFormattedTime());
  Serial.println("RTC " + String(currentTime));

  // Print out date (DD/MM//YYYY)
  Serial.print(currentTime.getYear());
  Serial.print("/");
  Serial.print(Month2int(currentTime.getMonth()));
  Serial.print("/");
  Serial.print(currentTime.getDayOfMonth());
  Serial.print(" - ");

  int H = currentTime.getHour() ;
  Serial.print(H);
  int M = currentTime.getMinutes();
  Serial.print(":"); Serial.print(M);
  int S = currentTime.getSeconds();
  Serial.print(":"); Serial.println(S);

  delay(1000);
}

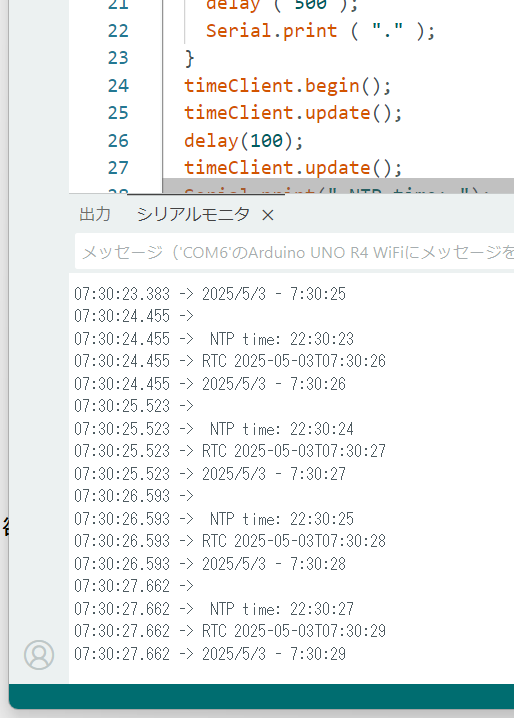

　実行して約2分後の様子です。

　左側はPCの時刻です。右の一番上はNTPから取得した時刻です。同じです。

　右の下二つはRTCの時刻です。2秒ずれています。このずれはどんどん拡大していきます。

　残念ながらRTCを使った時計は実用にはなりませんでした。
