Arduino UNO R4 WiFiでBLE ② LPS22のBLEペリフェラル

　前回、気圧センサLPS22HBで、気圧と温度を測定し、グラフィック・ディスプレイに表示しました。

　ここでは、測定した二つのデータをBLE（Bluetooth Low Energy）で送信するBLEペリフェラル（peripheral ）を作成します。受信するほうはBLEセントラル（central ）と呼ばれます。

　ArduinoBLEライブラリを利用してスケッチを作成します。執筆時点では、1.3.6が最新です。

●使用環境

Arduino UNO R4 WiFi
Arduino IDE 2.2.1
Windows10 22H2

●BLEの各種定義

　ペリフェラルとセントラル間でBLEが接続されたとき、GATT通信が行われます。GATTはGeneric attribute profileの略です。

　GATT通信の中には複数のService（サービス）が入っています。ここでは、LPS22という名称の一つのサービスだけが存在します。

　サービスの中には、複数のCharacteristic（キャラクタリスティック）が含まれています。ここでは、温度と気圧の二つです。

　キャラクタリスティックには、説明；Descriptor（ディスクリプタ）をつけられます。ない場合もあります。

　いろいろな機器の間でそれらのサービスやキャラクタリスティックとかが重ならないようにユニークなUUIDで識別します。

　BLEReadはセントラル側でCharacteristicの値を読み出し、BLENotifyはペリフェラル側でCharacteristicの値を通知する処理内容です。

#define LPS22_SERVICE_UUID "F000AA30-0451-4000-B000-000000000000" // BLE Service
BLEService Sensor_LPS22_Service(LPS22_SERVICE_UUID);

#define LPS22_Temp_Characteristic_UUID "F000AA31-0451-4000-B000-000000000000" // BLE Characteristic
#define LPS22_Press_Characteristic_UUID "F000AA32-0451-4000-B000-000000000000"
BLEFloatCharacteristic LPS22_Temp(LPS22_Temp_Characteristic_UUID, BLERead | BLENotify);
BLEFloatCharacteristic LPS22_Press(LPS22_Press_Characteristic_UUID, BLERead | BLENotify);

#define LPS22_Temp_Descriptor_UUID "2901" // BLE Descriptor
#define LPS22_Press_Descriptor_UUID "2901"
BLEDescriptor LPS22_Temp_Descriptor(LPS22_Temp_Descriptor_UUID, "Temperature: `C IEEE-754 format");
BLEDescriptor LPS22_Press_Descriptor(LPS22_Press_Descriptor_UUID, "Pressure: hPa");

　BLEFloatCharacteristicは、　ArduinoBLEライブラリで実数のCharacteristicだということを指定しています。IEEE-754 フォーマット（単精度浮動小数点数；Arduinoの実数がメモリ上に保持される形式）です。このほかに、BLECharCharacteristicやBLEUnsignedCharCharacteristicなどがあります。

　Descriptorの2901は、ユーザが可読できるCharacteristicの説明文字列（UTF-8）の指定です。

●setupーBLE

　最初に初期化します。

BLE.begin();

　localnameを指定します。

#define localNAME "LPS22_float"

BLE.setLocalName(localNAME);

　service、characteristic、descriptorをBLEに追加します。

BLE.setAdvertisedService(Sensor_LPS22_Service); // add the service UUID
Sensor_LPS22_Service.addCharacteristic(LPS22_Temp); // add characteristic
Sensor_LPS22_Service.addCharacteristic(LPS22_Press);
LPS22_Temp.addDescriptor(LPS22_Temp_Descriptor); // add descriptor
LPS22_Press.addDescriptor(LPS22_Press_Descriptor);
BLE.addService(Sensor_LPS22_Service); // Add service

　Characteristicに初期値を入れます。

LPS22_Temp.writeValue(oldValue); // set initial value for this characteristic
LPS22_Press.writeValue(oldValue);

　準備が整ったので、セントラルからの接続待ち＝アドバタイズを起動します。

BLE.advertise(); // start advertising
Serial.println("Bluetooth device active, waiting for connections...");

●loopーBLE

　セントラルとの接続を待ちます。

// wait for a BLE central

BLEDevice central = BLE.central();

　つながったら、メッセージを出します。

// if a central is connected to the peripheral:

if (central) {

delay(100);

Serial.print("Connected to central: ");

// print the central's BT address:

Serial.println(central.address());

　つながっている間、updateValue();でデータを送信します。

while (central.connected()) {

updateValue();

delay(1000);

}

　接続が切れると、メッセージを出します。

// when the central disconnects

Serial.print("Disconnected from central: ");

Serial.println(central.address());

　updateValue() {}関数内で、気圧と温度を送ります。

LPS22_Temp.writeValue(tempC);
LPS22_Press.writeValue(press);

●全体のスケッチ


#include <ArduinoBLE.h>

#define LPS22_SERVICE_UUID   "F000AA30-0451-4000-B000-000000000000"  // BLE Service
BLEService Sensor_LPS22_Service(LPS22_SERVICE_UUID);

#define LPS22_Temp_Characteristic_UUID    "F000AA31-0451-4000-B000-000000000000"  // BLE  Characteristic
#define LPS22_Press_Characteristic_UUID   "F000AA32-0451-4000-B000-000000000000"
BLEFloatCharacteristic  LPS22_Temp(LPS22_Temp_Characteristic_UUID, BLERead | BLENotify);
BLEFloatCharacteristic  LPS22_Press(LPS22_Press_Characteristic_UUID, BLERead | BLENotify);

#define LPS22_Temp_Descriptor_UUID    "2901"  // BLE  Descriptor
#define LPS22_Press_Descriptor_UUID   "2901"
BLEDescriptor   LPS22_Temp_Descriptor(LPS22_Temp_Descriptor_UUID, "Temperature: `C IEEE-754 format");
BLEDescriptor   LPS22_Press_Descriptor(LPS22_Press_Descriptor_UUID, "Pressure: hPa");

#include <Wire.h>
#include <Adafruit_LPS2X.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_SSD1306.h>

Adafruit_LPS22 lps;
Adafruit_SSD1306 display = Adafruit_SSD1306(128, 64, &Wire);

#define localNAME  "LPS22_float"
float oldValue = 0;  // last value

void setup(void) {
  Serial.begin(115200);
  while (!Serial) delay(10);     // will pause Zero, Leonardo, etc until serial console opens
  Serial.println("Adafruit LPS22  + ssd1306 + BLE");

  // begin initialization
  if (!BLE.begin()) {
    Serial.println("starting BLE failed!");
    while (1);
  }

  // Try to initialize!
  if (!lps.begin_I2C()) {
    Serial.println("Failed to find LPS22 chip");
    while (1) { delay(10); }
  }
  Serial.println("LPS22 Found!");

  lps.setDataRate(LPS22_RATE_10_HZ);
  Serial.print("Data rate set to: ");
  switch (lps.getDataRate()) {
    case LPS22_RATE_ONE_SHOT: Serial.println("One Shot / Power Down"); break;
    case LPS22_RATE_1_HZ: Serial.println("1 Hz"); break;
    case LPS22_RATE_10_HZ: Serial.println("10 Hz"); break;
    case LPS22_RATE_25_HZ: Serial.println("25 Hz"); break;
    case LPS22_RATE_50_HZ: Serial.println("50 Hz"); break;
    case LPS22_RATE_75_HZ: Serial.println("75 Hz"); break;
  }

  // SSD1306_SWITCHCAPVCC = generate display voltage from 3.3V internally
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3D)) { // Address 0x3C for 128x32
    Serial.println(F("SSD1306 allocation failed"));
    for (;;)
      ; // Don't proceed, loop forever
  }
  display.display();
  delay(500); // Pause for 2 seconds
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setRotation(0);
  display.clearDisplay();

  BLE.setLocalName(localNAME);
  BLE.setAdvertisedService(Sensor_LPS22_Service);  // add the service UUID
  Sensor_LPS22_Service.addCharacteristic(LPS22_Temp);  // add characteristic
  Sensor_LPS22_Service.addCharacteristic(LPS22_Press);
  LPS22_Temp.addDescriptor(LPS22_Temp_Descriptor);  // add descriptor
  LPS22_Press.addDescriptor(LPS22_Press_Descriptor);
  BLE.addService(Sensor_LPS22_Service);  // Add service
  LPS22_Temp.writeValue(oldValue);  // set initial value for this characteristic
  LPS22_Press.writeValue(oldValue);
  BLE.advertise();  // start advertising
  Serial.println("Bluetooth device active, waiting for connections...");
}

void loop() {
  // wait for a BLE central
  BLEDevice central = BLE.central();

  // if a central is connected to the peripheral:
  if (central) {
    delay(100);
    Serial.print("Connected to central: ");
    // print the central's BT address:
    Serial.println(central.address());

    while (central.connected()) {
      updateValue();
      delay(1000);
    }
    // when the central disconnects
    Serial.print("Disconnected from central: ");
    Serial.println(central.address());
  }
}

void updateValue() {
  display.clearDisplay();
  display.setCursor(0, 0);

  sensors_event_t temp;
  sensors_event_t pressure;
  lps.getEvent(&pressure, &temp);// get pressure
  float tempC = temp.temperature;
  float press = pressure.pressure;

  Serial.print("Temperature: ");Serial.print(tempC);Serial.println(" degrees C");
  Serial.print("Pressure: ");Serial.print(press);Serial.println(" hPa");
  Serial.println("");

  display.println("Temperature: - `C");
  display.print(tempC, 2);
  display.println("");
  display.println("");
  display.println("Pressure: - hPa");
  display.print(press, 1);
  display.display();

  // if value has changed
  if (tempC != oldValue) {
    // update  characteristic
    LPS22_Temp.writeValue(tempC);
    LPS22_Press.writeValue(press);
    oldValue = tempC; // save the level for next comparison
  }
}

●動作の確認

　オン・セミコンダクターのBLEであるRSL10 Bluetooth Low Enaergy Exploerのセントラルの機能を使って、PCで情報を見ます。

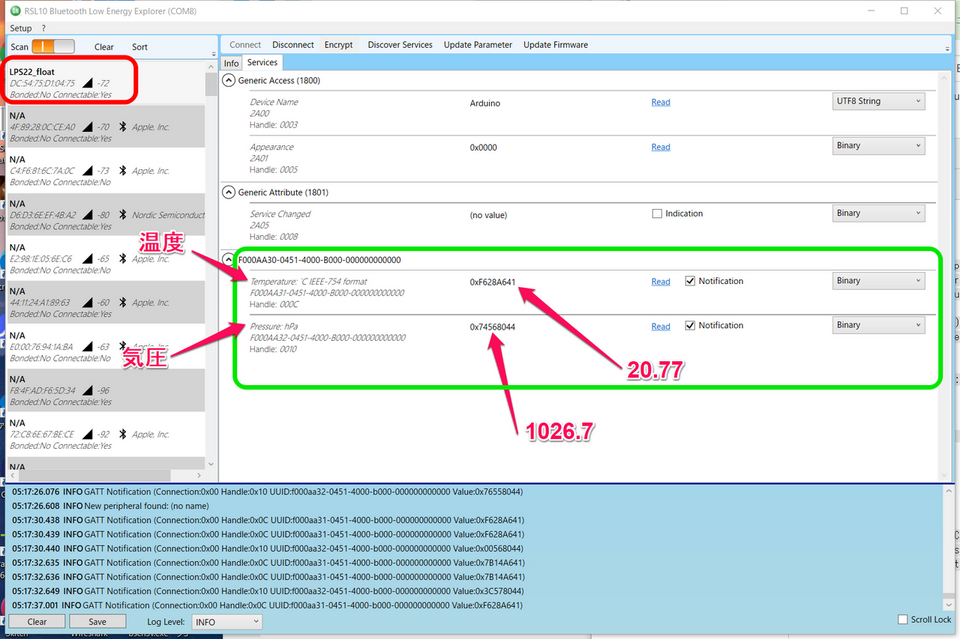

　localnameをスキャンします。LPS22_floatを見つけたので、Connectします。Discover Servicesをクリックして、Servicesの内容を表示した画面です。

　Notificationをチェックすると、つねに最新データが送られてきます。

　送られてきた実数は、このサイトを利用して変換し、正しい値であることを確認しました。
