7セグLED表示　その4　4文字-HT16K33①

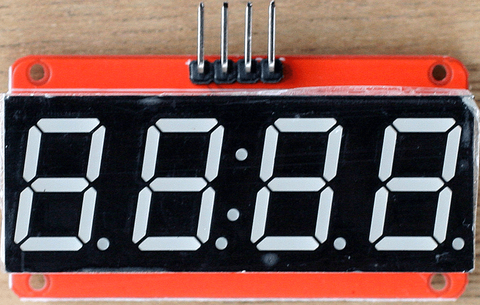

　前回、74HC595を利用した4桁のLED表示器を点灯しました。ここでは、HT16K33というコントローラを搭載した4桁の7セグメントLEDを利用します。アマゾンで入手しました。エレメントが多くてアルファベットを表示できるのはQUAD ALPHANUMERICと呼ばれているようです。HT16K33は、バー・グラフの表示やマトリクスの表示器のコントロールにも使われています。

●HT16K33のおもな特徴

動作電圧　4.5～5.5V
輝度階調　16ステップ
マトリクス　最大16×8
7セグメント　最大16セグメント、8コラム
読み書き自動インクリメント
インターフェース　I2C

●動作確認

　次の接続で、動作を確認しました。

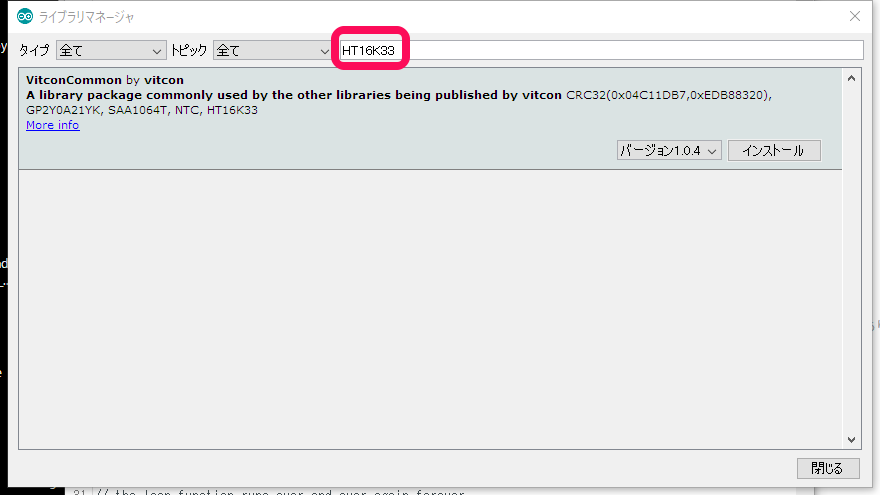

　ライブラリは、検索でHT16K33で出てきたVitconCommonをインストールしました。

　スケッチ例のHT16K33_basicを読み込みます。

　マイコンに書き込んで実行します。表示できる文字がデモされます。

　GitHubにソース・プログラムがあります。同様なライブラリにAdafruitのがあります。これもGitHubにソース・プログラムがあります。

　I2Cスレーブ・アドレスは、0b1110 A2 A1 A0 R/Wです。基板の裏にA2 A1 A0用のジャンパが用意されていて、デフォルトではいずれもショートされていません。I2Cscannerでアドレスを確認すると0x70でした。

●温度を表示する

　スケッチ例のHT16K33_basicを修正して、「23.5」℃を表示します。ドットは独自に設定します。

#include <VitconHT16K33.h>

using namespace vitcon;

HT16K33 fnd;

void setup() {
    fnd.Init();
    delay(1000);
}

void loop(){
    fnd.SetBrightness(1);
    fnd.Number(235);
    fnd.Dot(2);
    fnd.Clear(0);
    fnd.Send();
    fnd.SetBrightness(10);
    delay(1000);
}

　数値で23.5を与えるとLEDに表示するようにスケッチを変更します。-99.9～99.9の範囲で、小数点第1位までのフォーマットで表示します。
　Init()は初期化です。Minus(0)は左端の桁にマイナス記号をセットします。Clear(0)は左端の桁を全セグメント消灯にセットします。Number(1,1)は2桁目に数値の1をセットします。これらの関数はライブラリの機能です。
　String(Temp,DEC)は、数値データの温度Tempを10進数の文字に変換します。chartAt(0)は、文字列の最初の桁の数字を取り出します。-48は、10進数の表示＝ASCII文字の数値は48のオフセットがあるので引いています。
　float()はデフォルトで小数点第2位までの数値を返します。lenght()は文字列の長さを求めます。数値23.5は文字列「23.50」になっているので、5文字です。数値0は、文字列「0.00」なので4文字です。数値-10.5は、マイナスを最初に取り去るので10.5になり、文字列「10.50」なので5文字です。ドットを飛ばして、数字をセットします。
　Dot(2)は3桁目にドットをセットします。Send()は、セットされたデータを表示部に送ります。

#include <VitconHT16K33.h>

using namespace vitcon;

HT16K33 fnd;

void setup() {
    Serial.begin(9600);
    fnd.Init();
    delay(1000);
}

void loop(){
    float Temp = 23.5;
    if ( Temp<0 ) {
        fnd.Minus(0); Temp= -1*Temp;
    } else {
        fnd.Clear(0);
    }
    if ( (String(Temp).length()) == 5) {
        fnd.Number(1, (String(Temp,DEC).charAt(0) -48 ) );
        fnd.Number(2, (String(Temp,DEC).charAt(1) -48 ) );
        fnd.Number(3, (String(Temp,DEC).charAt(3) -48 ) );
     } else if ( (String(Temp).length() ) == 4) {
        fnd.Number(2, (String(Temp,DEC).charAt(0) -48 ) );
        fnd.Number(3, (String(Temp,DEC).charAt(2) -48 ) );
     }
     fnd.Dot(2) ;
     fnd.Send();
     delay(1000);
}

●実際の温度表示

　定番のアナログ温度センサLM35のA0端子に出力をつないで使います。接続を次に示します。LM35の電源は4V以上です。Arduino 5V端子をLED用に使って端子が空いていないので、臨時に5Vの電圧が出ているIOREF端子につないでいます。

　温度を測るスケッチです。センサLM35の読み出した出力mVを百倍すると、摂氏が求まります。

int lm35 = analogRead(A0);
float Temp = (lm35 * 5.0 /1024) * 100 ;
Serial.println(Temp);

（2020/05/09）1023は間違いなので、1024に変更した。下記のスケッチも修正したが、実行結果は変更していない

　全体のスケッチです。

#include <VitconHT16K33.h>

using namespace vitcon;

HT16K33 fnd;

void setup() {
    Serial.begin(9600);
    fnd.Init();
    delay(1000);
}

void loop(){
    int lm35 = analogRead(A0);
    float Temp = (lm35 * 5.0 /1024) * 100 ;
    Serial.println(Temp);
    if ( Temp<0 ) {
        fnd.Minus(0); Temp= -1*Temp;
    } else {
        fnd.Clear(0);
    }

    if ( (String(Temp).length()) == 5) {
        fnd.Number(1, (String(Temp,DEC).charAt(0) -48 ) );
        fnd.Number(2, (String(Temp,DEC).charAt(1) -48 ) );
        fnd.Number(3, (String(Temp,DEC).charAt(3) -48 ) );
    } else if ( (String(Temp).length() ) == 4) {
        fnd.Number(2, (String(Temp,DEC).charAt(0) -48 ) );
        fnd.Number(3, (String(Temp,DEC).charAt(2) -48 ) );
    }
    fnd.Dot(2) ;
    fnd.Send();
    delay(1000);
}

　実行している様子です。
