7セグLED表示　その5　8文字-TM1638

　コントローラTM1638を利用したボードはスイッチとLEDが組み合わさった製品が多いのですが、ここでは7セグメントLEDだけが実装されたのをebayで入手しました。

● TM1638のおもな特徴

LED表示　10セグメント×8グリッド
キー・スキャン　8×3ビット
ディーティ　8レベル
シリアル接続　CLK、STB、DIO
動作電圧　5V

●ライブラリの導入

　ライブラリの検索では一つだけ見つけました。インストールします。

　サンプルのdemoスケッチを動かします。スケッチ内部に接続が書かれています。

TM1638	Arduino UNO
STB0	4
CLK	7
Din(DATA)	8
Vcc	5V
GND	GND

　しかし、小数点のドットと数字を同時に表示する方法が見つからなかったので、別のライブラリを探します。

●tm1638-library

　検索でGitHubにtm1638-libraryを見つけました。ZIPファイルをダウンロードします。

　Arduino IDEのメイン・メニューのスケッチからライブラリをインクルード - .ZIP形式のライブラリをインストール...を選びます。

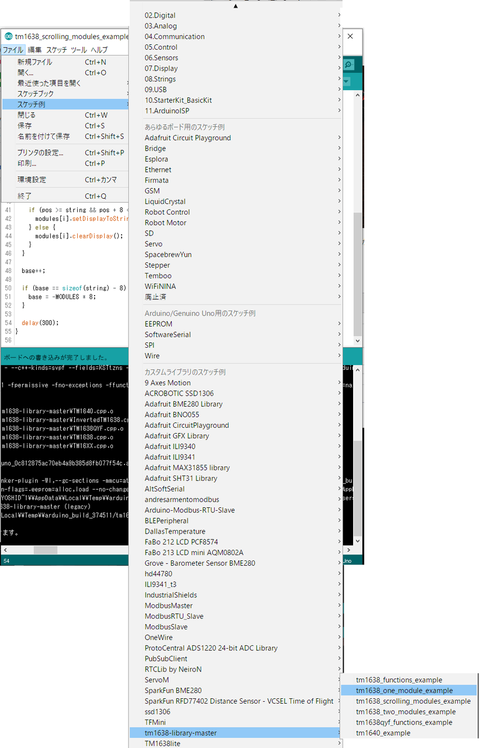

　ダウンロード・フォルダにあるtm1638-library-master.zipを選択するとライブラリがインストールされます。メイン・メニューのファイルから、スケッチ例 - tm1638-library-master-tm1638_one_module_exampleを選びます。

　少し修正して下記のスケッチを動かします。setDisplayToHexNumber()関数の2番目の引数でドットを付加できます。

//Copyright (C) 2011 Ricardo Batista <rjbatista at gmail dot com>
#include <TM1638.h>

// define a module on data pin 8, clock pin 9 and strobe pin 7
TM1638 module(8, 9, 7);

void setup() {
    // display a hexadecimal number and set  dots
    module.setDisplayToHexNumber(0x0001234, 0x80);
}

void loop() {
}

　接続です。

TM1638	Arduino UNO
STB0	7
CLK	9
Din(DATA)	8
Vcc	5V
GND	GND

　実行結果です。

●SHT31で温度と湿度を測って表示

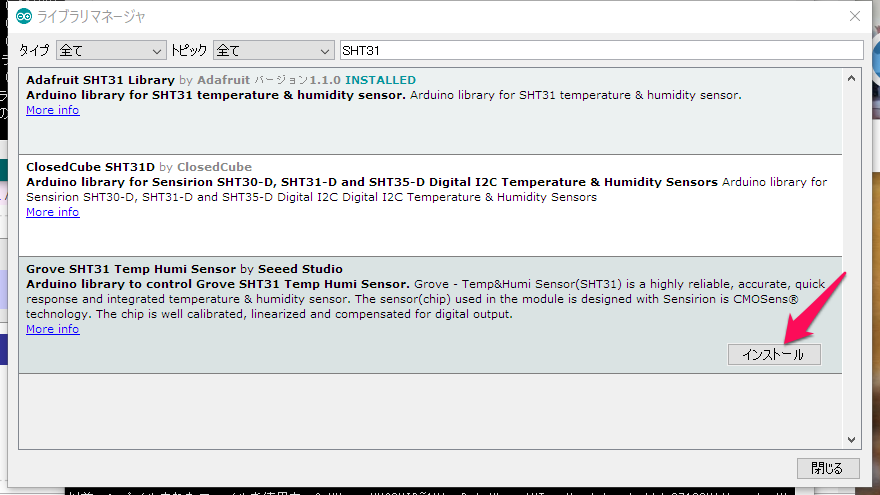

　センサSHT31のライブラリを入れます。検索で見つかった中のGrove SHT31 Temp Humi Sensorをインストールしました。

　サンプル例がメニューから見つからなかったので、GitHubに行ってコピペして下記のexample.inoを動かしました。

#include <Arduino.h>
#include <Wire.h>
#include "SHT31.h"
SHT31 sht31 = SHT31();
void setup() {
    Serial.begin(9600);
    while(!Serial);
        Serial.println("begin...");
        sht31.begin();
}

void loop() {
    float temp = sht31.getTemperature();
    float hum = sht31.getHumidity();
    Serial.print("Temp = ");
    Serial.print(temp);
    Serial.println(" C"); //The unit for Celsius because original arduino don't support speical symbols
    Serial.print("Hum = ");
    Serial.print(hum);
    Serial.println("%");
    Serial.println();
    delay(1000);
}

　問題なく温度と湿度を表示できたので、8桁の7セグメントLEDに、湿度と温度を表示しました。
　読み出した湿度と温度を文字列に直します。ドットの前後で文字列を分離し、ドットを除いて合成します。7セグメントLEDではドットは文字列とは別に表示するからです。
　温度は整数に直します。3桁の数値として表示し、上位の0は表示させず、ドットは下から2桁目に打ちます。
　湿度は上位2桁を残し、'rh'の文字列と合成し、1桁目から表示します。

//Copyright (C) 2011 Ricardo Batista <rjbatista at gmail dot com>
#include <TM1638.h>
#include <Arduino.h>
#include <Wire.h>
#include "SHT31.h"

// define a module on data pin 8, clock pin 9 and strobe pin 7
TM1638 module(8, 9, 7);
SHT31 sht31 = SHT31();

void setup() {
    sht31.begin();
    Serial.begin(9600);
}

void loop() {
    float temp = sht31.getTemperature();
    float hum = sht31.getHumidity();
    Serial.print("Temp = "); Serial.println(temp);
    Serial.print("Hum = "); Serial.println(hum);

    String Stemp = String(temp);
    String Shum = String(hum);
    String StempH = Stemp.substring( 0,Stemp.indexOf('.') );
    String StempL = Stemp.substring(Stemp.indexOf('.') + 1);
    String DStemp = StempH + StempL;
    Serial.println(DStemp);
    DStemp = DStemp.substring(0,3);
    int iDStemp = (DStemp).toInt();

    String ShumH = Shum.substring( 0,Shum.indexOf('.') );
    String ShumL = Shum.substring(Shum.indexOf('.') + 1);
    String DShum = ShumH + ShumL;
    DShum = DShum.substring(0,2);
    Serial.println(DShum);
    int iDShum = (DShum).toInt();

    module.setDisplayToDecNumber(iDStemp, 2,0);
    module.setDisplayToString(DShum+"rh");
    delay(1000);
}

　実行している様子です。
