入力側の8Vは、実験用電源を利用します。8Vにしたのは、この回路では、入力と出力電圧差が2.xV必要とされているからで、5+3=8Vとしました。これ以上の電圧の9Vや12Vを使うと、トランジスタTr1で熱に変換され、8Vのときより高温になります。アナログ電源=リニア・レギュレータの最大の欠点です。

●使用するパーツ

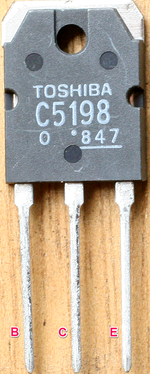

　放熱器（54×50×15mm）に取り付けます。すぐ横に温度計のセンサ（サーミスタ）を接着しました。

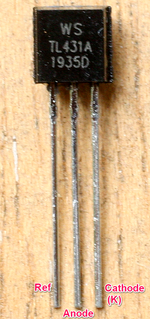

　回路は、TL431のデータシートの応用です。

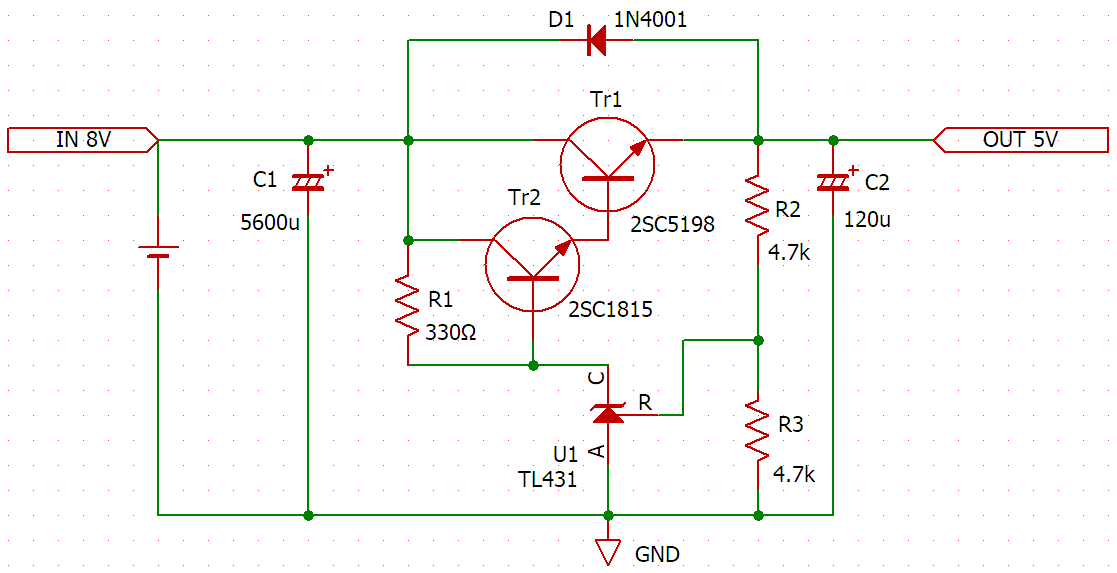

　回路図 R1=330Ω時、TL431の実測電流は約5mAです。

　入力の電解コンデンサは、4700から8000uFくらい、耐圧は入力12Vまで上げることを考えて16V以上を選びます。出力の電解コンデンサは、100uF前後で、耐圧は6V以上を選びます。入力側の電解コンデンサの容量が大きいのは、実際の回路では、AC100Vをトランスで降圧して、整流しているので、リプルが多いためです。実験だけなら、470uFもあればよいと考えます。

　データシートにも書かれていますが、TL431の出力に0.1uF前後（0.01～数uF）の積層セラミック・コンデンサをつなぐと発振するので、入れません。

　R3とR4は、TL431の基準電圧（2.5V）を基準に、カソードの電圧を、

　　出力＋（Tr1とTr2のベース-エミッタ電圧分）
　　5V ＋（0.6 + 0.6V）　= 約6V

になるように値を決めます。データシートには、R3=R4になっているので4.7kΩにしました。実際の回路でデータを測定して確認します。

●実験器具

実験用電源；HP 6632A 20V/5A

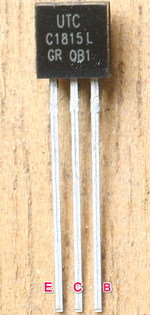

2SC1815ベースの電流；MASTEC MS8221Cなどのテスタ

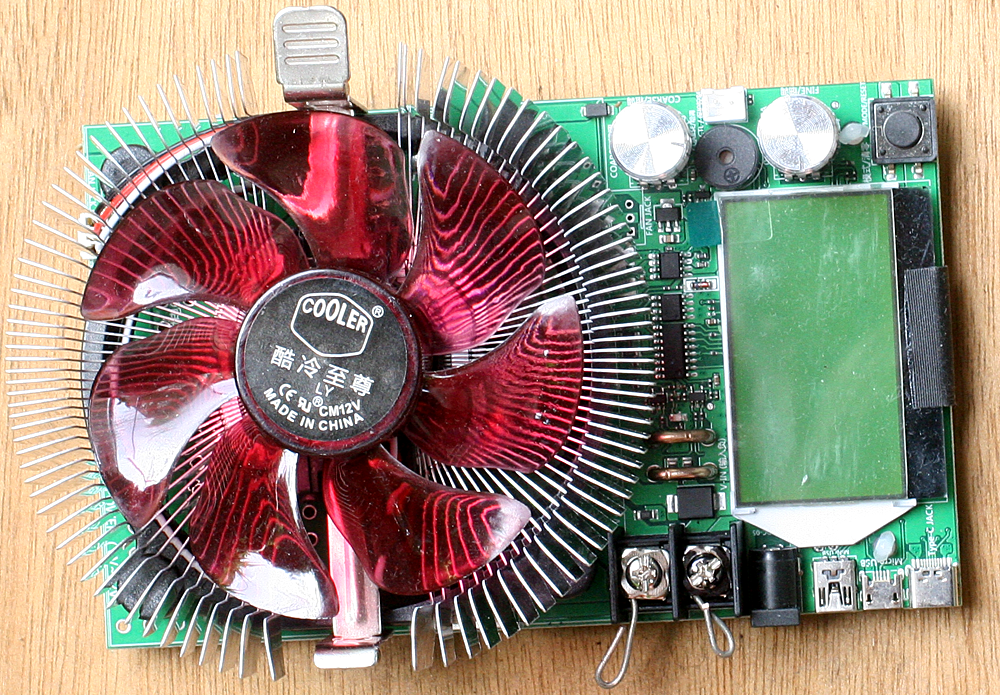

電子負荷；150W容量テストモジュール200V 20A USB調整可能な定電流電子負荷バッテリ容量テスターモジュール（アマゾンで入手）
