今から始める電子工作 ⑭ I2Cバス　その1-1　温湿度センサSHT45 + OLEDグラフィック・ボード

　いろいろなバスの中で、一番手軽に利用できるI2Cバスの利用を始めました。

　　　今から始める電子工作 ⑫ データを表示する　その２　OLEDディスプレイ

　バスは、複数のデバイスをつないで利用できます。今回、温湿度センサのSHT45を利用します。

●環境

Arduino IDE；2.3.4
Windows11；23H2
Arduino UNO R4 WiFi

●SHT45のおもなスペック

湿度　±1% typ（25～75%）
温度　±0.1 °C typ（0～75 °C）
供給電圧　1.08～3.6V
インターフェース　I2C（0～400kHz）
スレーブ・アドレス　0x44（固定）

（typはtypicalの省略形で、代表的は値を示している）

●接続

　温湿度センサSHT45は、AdafruitのStemma QT/Qwiicボードを利用します。

　　Adafruit Sensirion SHT45 Precision Temperature & Humidity Sensor - STEMMA QT / Qwiic

　　このボードは、3.3/5Vの両方の電源電圧に対応しており、信号もレベル・シフト回路が入っているので、3.3/5Vのどちらのロジック電圧でも利用できます。

　Stemma QT/Qwiic（JST SH 4ピン）コネクタは2か所に装着されていて、どちらにつないでもかまいません。このコネクタを使ってI2Cで制御する場合、特に、ジャンパ線をつなぐなどは不要です。

　コネクタは、表と裏のどちらも差し込めそうですが、ピンが内部の上部に並んでいるので、差し込める方向は一意です。ロック機構はないですが、すぐに抜けるということはありません。

　OLEDグラフィック・ボード（裏面）にもコネクタが2か所ついています。

　4線のケーブルでつなぎます。プルアップ抵抗は、どちらのボードも切り離していません。

●I2Cデバイスはスレーブ・アドレスで区別される

　バスにつながれたデバイスは、バスを監視しています。自分のスレーブ・アドレスがバスに現れると、やり取りを始めます。なので、スレーブ・アドレスがどのデバイスも異なっていなければなりません。

　つながっているデバイスのスレーブ・アドレスが、デバイスのスペックに書かれています。また、i2cScannerと呼ばれるスケッチを利用して表示できますが、多くがWire1に対応していません。古くから、Arduino DUEというマイコン・ボードには二つのI2Cバスがあったので、このボードに対応したスケッチを探します。

　　How to Scan and Detect I2C Addresses

　このサイトにある I2C scanner sketch をArduino IDEにコピペし、説明にあるように、

　　#define WIRE Wire1

の1行を修正し保存します。i2cScannerという名前にして保存しました。

　実行します。

　二つのスレーブ・アドレスを見つけてきました。0x3DがOLEDグラフィック・ディスプレイ、0x44が温湿度センサSHT45です。

●専用のライブラリを利用

　温湿度センサSHT45は、専用のライブラリを利用します。SHT4xという表現が出てきますが、これは、SensirionのSHT40/41/45が同じようにI2Cバスでアクセスできるために、つけられた名称です。

　ライブラリの検索欄に「SHT4x」と入れると、複数のライブラリが検出します。画面下のほうにSensirionの純正ライブラリが見えていますが、ここは、Adafruit SHT4x Libraryをインストールします。

　インストールの途中、必要な追加のライブラリのパネルが出るので、全てをインストールします。

　サンプル例をインストールします。

　　スケッチ例->Adafruit SHT4x Library -> SHT4test

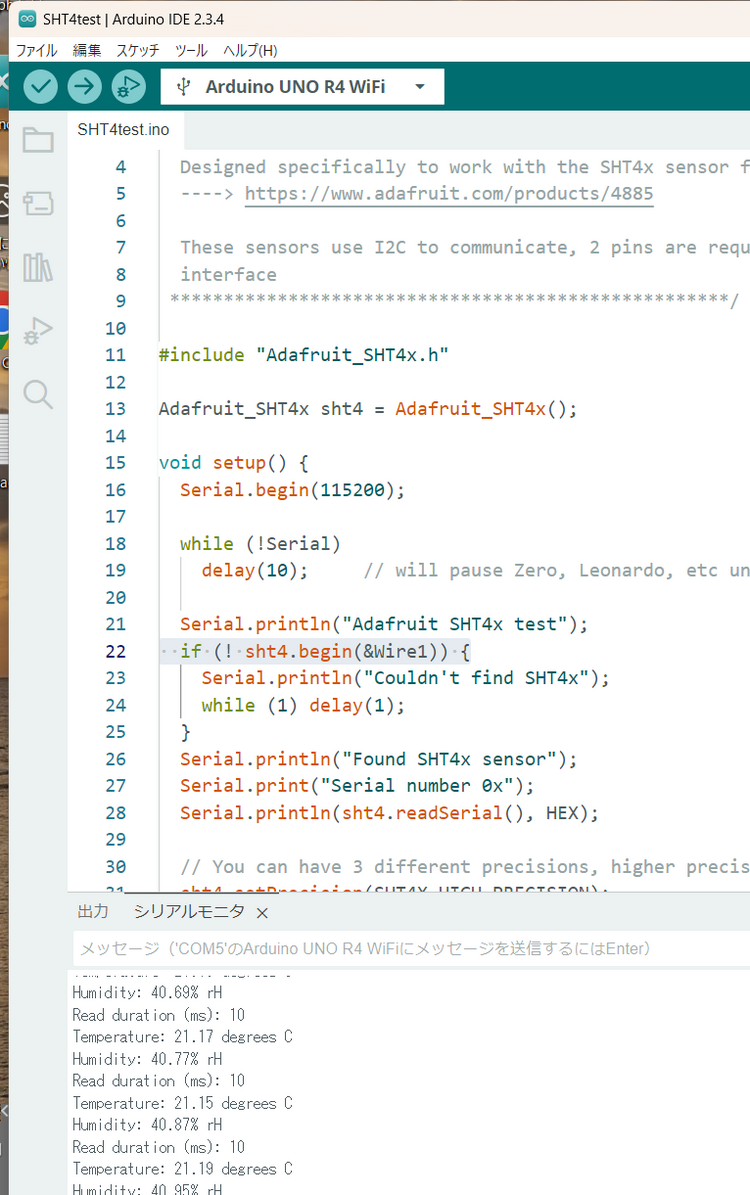

　このままだと、QWIICでないほうのI2Cバスになってしまうので、22行目の、sht4.begin()を修正します。

  if (! sht4.begin(&Wire1)) {

　実行します。

●測定値をOLEグラフィック・ディスプレイに表示

　上記のスケッチを、温湿度を読む部分を関数にしました。

#include "Adafruit_SHT4x.h"

Adafruit_SHT4x sht4 = Adafruit_SHT4x();
sensors_event_t humidity, temp;

void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("Adafruit SHT4x read");
  if (! sht4.begin(&Wire1)) {
    Serial.println("Couldn't find SHT4x");
    while (1) delay(1);
  }
  Serial.println("Found SHT4x sensor");
  Serial.print("Serial number 0x");
  Serial.println(sht4.readSerial(), HEX);

  sht4.setPrecision(SHT4X_HIGH_PRECISION);
  sht4.setHeater(SHT4X_NO_HEATER);
}

void readData(){
  sht4.getEvent(&humidity, &temp);// populate temp and humidity objects with fresh data
}

void loop() {
  readData();
  Serial.print("Temperature: "); Serial.print(temp.temperature); Serial.println(" degrees C");
  Serial.print("Humidity: "); Serial.print(humidity.relative_humidity); Serial.println("% rH");
  Serial.println("");
  delay(1000);
}

　前回の最後のOLEグラフィック・ディスプレイに電圧を表示するところを、温湿度に変更しました。

#include "Adafruit_SHT4x.h"
#include  <SparkFun_Qwiic_OLED.h>

Adafruit_SHT4x sht4 = Adafruit_SHT4x();
sensors_event_t humidity, temp;
Qwiic1in3OLED myOLED;

void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("Adafruit SHT4x read OLED Display");
  if (! sht4.begin(&Wire1)) {
    Serial.println("Couldn't find SHT4x");
    while (1) delay(1);
  }
  Serial.println("Found SHT4x sensor");
  Serial.print("Serial number 0x");
  Serial.println(sht4.readSerial(), HEX);

  sht4.setPrecision(SHT4X_HIGH_PRECISION);
  sht4.setHeater(SHT4X_NO_HEATER);

  Wire1.begin();
      if (myOLED.begin(Wire1) == false){
        Serial.println("Device begin failed. Freezing...");
        while (true) ;
    }
  Serial.println("OLED Begin success");
  myOLED.rectangleFill(4, 4, myOLED.getWidth() - 8, myOLED.getHeight() - 8);

    String hello = "SHT45 Temperature & "; // top line message
    String hello1 = "Humidity";
    // Draw the text - color of black (0)
    myOLED.text(5, 5, hello, 0);
    myOLED.text(42, 15, hello1, 0);
    myOLED.display();
}

void readData(){
  sht4.getEvent(&humidity, &temp);// populate temp and humidity objects with fresh data
}

void loop() {
  readData();
  Serial.print("Temperature: "); Serial.print(temp.temperature); Serial.println(" degrees C");
  Serial.print("Humidity: "); Serial.print(humidity.relative_humidity); Serial.println("% rH");
  Serial.println("");

  String temp0 = (String)(temp.temperature);
  String humi0 = (String)(humidity.relative_humidity);
    myOLED.rectangleFill(4, 24, 50, 20, 1);
    myOLED.text(5, 25, temp0, 0);
    myOLED.text(5, 35, humi0, 0);
    myOLED.display();

  delay(1000);
}

　実行します。
