Arduino UNO R4 Minimaでセンサ・インターフェーシング ⑲ 気圧センサ DPS310

　Adafruitから入手したMEMS気圧センサ DPS310（Infineon）を利用します。

　気圧と温度が測定できます。気圧の分解能が高く、階段の上り下りの動きを高度データで取得できます。

●AdafruitのStemma QT/Qwiicボード

　DPS310ボード解説のページ

　Stemma QT/Qwiic（JST SH 4ピン）コネクタは2か所に装着されていて、どちらにつないでもかまいません。このコネクタを使ってI2Cで制御する場合、特に、ジャンパ線をつなぐなどは不要です。

　コネクタは、表と裏のどちらも差し込めそうですが、ピンが内部の上部に並んでいるので、差し込める方向は一意です。ロック機構はないですが、すぐに抜けるということはありません。

●気圧センサDPS310のおもなスペック

　DPS310のデータシート

動作電圧　1.7～3.6 V
気圧測定範囲　300～1200hPa、確度　±0.06hPa（±0.5m）
分解能　 ±0.002hPa（or ±0.02 m）（high precision mode）
温度測定範囲　-40～+85℃、確度；±0.5℃
インターフェース　SPI（最大10MHz）、I2C（最大3.4MHz）
スレーブ・アドレス　0x77。SDOピン（裏面のAddr）の設定で0x76も設定できる

●使用環境

Arduino UNO R4 Minima
Arduino IDE 2.2.1
Windows10 22H2

●接続

　Arduino UNO R4 MinimaのI2C信号とセンサ・ボードをJSTコネクタでつなぎます（Stemma QT/Qwiicボードの写真の比率は異なる）。

●スレーブ・アドレスを確認

　従来からよく使われているi2cScanner.inoを動かしてスレーブ・アドレスを確認します。電源は5Vです。

　0x77を見つけてきました。

　以降のスケッチは3.3Vで動作させます。

●ライブラリの用意

　DPS310で検索して、見つかったAdafruit DPS310ライブラリをインストールします。

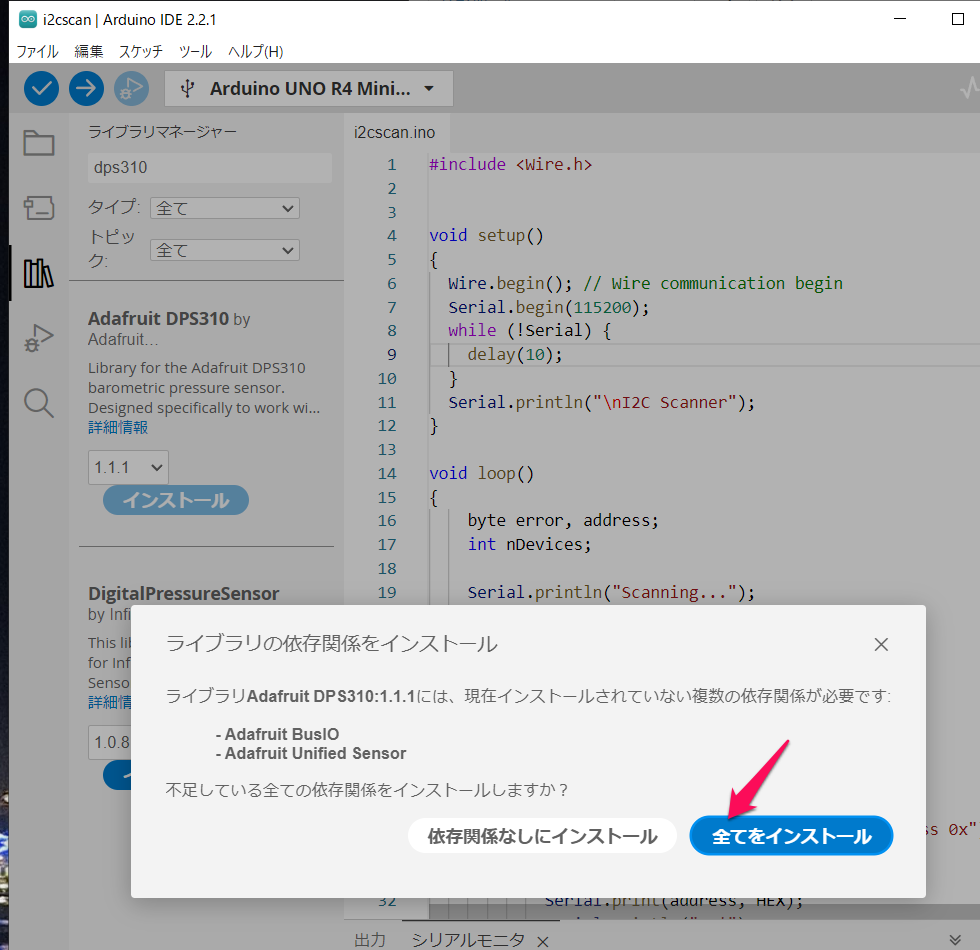

　インストールを始めたとき、関連のライブラリや依存関係をインストールするかというパネルが出た場合は、全てをインストールを選びます。

●サンプル・スケッチ

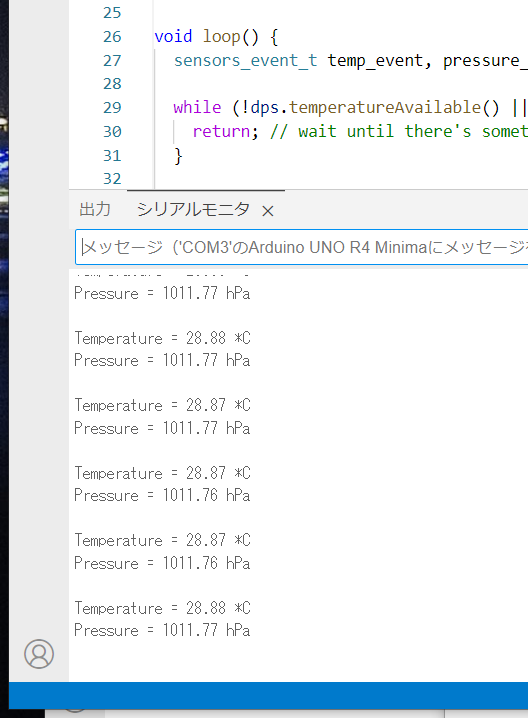

　メニューのファイル->スケッチ例から、Adafruit DPS310のdps310_simpletest.inoを選択し、

コンパイル、実行します。

　I2Cの記述だけ残したスケッチです。


// This example shows how to read temperature/pressure
#include <Adafruit_DPS310.h>

Adafruit_DPS310 dps;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("DPS310");
  if (! dps.begin_I2C()) {             // Can pass in I2C address here
    Serial.println("Failed to find DPS");
    while (1) yield();
  }
  Serial.println("DPS OK!");

  dps.configurePressure(DPS310_64HZ, DPS310_64SAMPLES);
  dps.configureTemperature(DPS310_64HZ, DPS310_64SAMPLES);
}

void loop() {
  sensors_event_t temp_event, pressure_event;

  while (!dps.temperatureAvailable() || !dps.pressureAvailable()) {
    return; // wait until there's something to read
  }

  dps.getEvents(&temp_event, &pressure_event);
  float tempC = temp_event.temperature;
  float press = pressure_event.pressure;

  Serial.print(F("Temperature = "));
  Serial.print(tempC); Serial.println(" *C");

  Serial.print(F("Pressure = "));
  Serial.print(press); Serial.println(" hPa");

  Serial.println();
  delay(5000);
}

●4桁の7セグメントLED表示器をつないで測定結果を表示する

　連載の第4回目の記事を参照しながら表示器を接続します。

Arduino UNO R4 Minimaでセンサ・インターフェーシング ④ 温湿度センサSi7021の測定結果を7セグメントLEDに表示

　スケッチです。

　7セグメントLED表示器は、第12回温湿度センサ SHTC3でスレーブ・アドレスが重なったので、デフォルトの0x70から、ジャンパのA0をショートして0x71に変更してあります。デフォルトのまま使うときは0x70で使ってください。


#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"
#include <Adafruit_DPS310.h>

Adafruit_7segment matrix = Adafruit_7segment();
Adafruit_DPS310 dps;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("DPS310");
  if (! dps.begin_I2C()) {   // Can pass in I2C address here
    Serial.println("Failed to find DPS");
    while (1) yield();
  }
  Serial.println("DPS OK!");

  dps.configurePressure(DPS310_64HZ, DPS310_64SAMPLES);
  dps.configureTemperature(DPS310_64HZ, DPS310_64SAMPLES);

  matrix.begin(0x71);
  matrix.setBrightness(0x05);  // default 0x0E
}

void loop() {
  sensors_event_t temp_event, pressure_event;

  while (!dps.temperatureAvailable() || !dps.pressureAvailable()) {
    return; // wait until there's something to read
  }

  dps.getEvents(&temp_event, &pressure_event);
  float tempC = temp_event.temperature;
  float press = pressure_event.pressure;

  Serial.print("\nTemperature = ");
  Serial.print(tempC); Serial.println(" *C");

  Serial.print("Pressure = ");
  Serial.print(press); Serial.println(" hPa");

  matrix.print(tempC, DEC);
  matrix.writeDisplay();
  delay(2000);

  matrix.print(press, DEC);
  matrix.writeDisplay();

  delay(5000);
}

　実行例です。

●グラフィック・ディスプレイに測定結果を表示

　次の記事を参考に、グラフィック・ディスプレイに測定した温度と気圧を表示します。

　　Arduino UNO R4 Minimaでセンサ・インターフェーシング ⑤ 温湿度センサSi7021の測定結果をグラフィック・ディスプレイに表示

　スケッチです。


#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_DPS310.h>

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define OLED_RESET    -1 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS 0x3D ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

Adafruit_DPS310 dps;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("DPS310  +  OLED SSD1306");
  if (! dps.begin_I2C()) {   // Can pass in I2C address here
    Serial.println("Failed to find DPS");
    while (1) yield();
  }
  Serial.println("DPS OK!");

  dps.configurePressure(DPS310_64HZ, DPS310_64SAMPLES);
  dps.configureTemperature(DPS310_64HZ, DPS310_64SAMPLES);

  display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS);
  display.clearDisplay();
  display.drawRect(0, 0, display.width(), display.height(), SSD1306_WHITE);
  display.setTextSize(1);                // Normal 1:1 pixel scale
  display.setTextColor(SSD1306_WHITE);   // Draw white text
  display.setCursor(4,3);
  display.println("Temperature:");
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(4,34);
  display.println("Pressure:");
  display.display();
  delay(200);
}

void loop() {
  sensors_event_t temp_event, pressure_event;

  while (!dps.temperatureAvailable() || !dps.pressureAvailable()) {
    return; // wait until there's something to read
  }

  dps.getEvents(&temp_event, &pressure_event);
  float tempC = temp_event.temperature;
  float press = pressure_event.pressure;

  Serial.print("\nTemperature = ");
  Serial.print(tempC); Serial.println(" *C");

  Serial.print("Pressure = ");
  Serial.print(press,3); Serial.println(" hPa");

  display.setTextSize(2);   // Draw 2X-scale text
  display.setCursor(10,17);
  display.fillRect(10, 17, 70, 16, SSD1306_BLACK);
  display.println(tempC);

  display.setCursor(10, 46);
  display.fillRect(10, 46, 110, 16, SSD1306_BLACK);
  display.println(press,3);
  display.display();

  delay(5000);
}

　実行例です。
