Arduino UNO R4 Minimaでセンサ・インターフェーシング ② 温湿度センサSi7021
Adafruitから入手した温湿度センサSi7021を利用します。

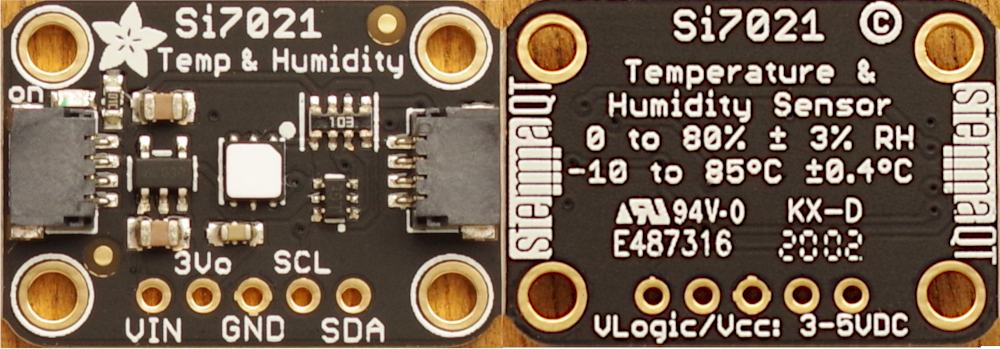

●AdafruitのStemma QT/Qwiicボード
Stemma QT/Qwiic(JST SH 4ピン)コネクタは2か所に装着されていて、どちらにつないでもかまいません。このコネクタを使ってI2Cで制御する場合、特に、ジャンパ線をつなぐなどは不要です。
コネクタは、表と裏のどちらも差し込めそうですが、ピンが内部の上部に並んでいるので、差し込める方向は一意です。ロック機構はないですが、すぐに抜けるということはありません。
●温湿度センサSi7021のおもなスペック
- 電源電圧 1.9~3.6V
- 動作時の消費電流 150 µA
- 湿度 確度±2%RH、分解能0.025%RH
- 温度 確度±0.3℃、分解能0.01℃
- 変換時間 温度;7ms typ(14ビット)、湿度;12ms typ(12ビット)
- ヒータ内蔵
- インターフェース I2C(0~400kHz)
- スレーブ・アドレス 0x40(固定)
●使用環境
- Arduino UNO R4 Minima
- Arduino IDE 2.1.1
- Windows10 22H2
●接続

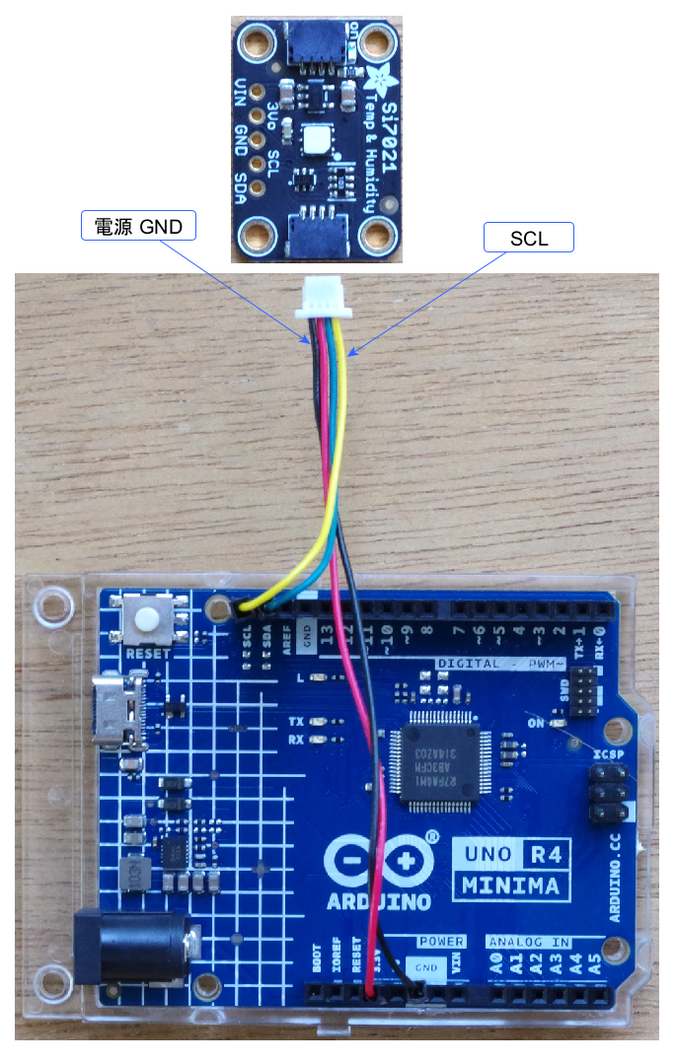

JSTコネクタをつなぎます(Stemma QT/Qwiicボードの写真の比率は大きい)。電源は3.3Vです。
●スケッチ
利用手順は、Adafruit Si7021 Temperature + Humidity Sensor Overviewに書かれています。
ライブラリを導入します。
画面左のメニューアイコンのライブラリをクリックし、検索欄に「Si7021」を入れます。Adafruit Si7021 Libraryが見つかるので、インストールします。
メニューのファイル->スケッチ例から、Adafruit Si7021 LibraryのSi7021を選択します。
上のライブラリ導入の右側に、読み込んだSi7021のスケッチが見えています。コンパイルして実行します。
画面下側のシリアルモニタに、実行している様子が表示されています。
ヒータを有効にしたり無効にしたりという動作を切り替えながら、湿度と温度の値を表示しています。
