Groveで広がるArduinoの世界-Step2-① Grove-LCD RGB Backlight

　Step1では、Senser Kitに入っていたセンサ類をつなぎました。Step2ではGroveコネクタでつながる製品を取り上げます。

　Arduino UNOのブロックを切り離します。

●表示器Grove-LCD RGB Backlightの接続

　測定結果を表示するために、キャラクタの表示ができるLCDをつなぎます。

●温湿度センサSHT35の接続

　温湿度センサのSHT35を、上記と同様にI2Cにコネクタでつなぎます。

●Grove - LCD RGB Backlightのおもなスペック

　データ

動作電圧　5V
動作電流　60mA以下
インターフェース　I2C
LCDのスレーブ・アドレス　0x3e
RGBのスレーブ・アドレス　0x62
表示　16文字2行

●SHT35ボードのおもなスペック

　データ

動作電圧　3.3/5V
温湿度　±1.5％RH、±0.1℃
温度分解能　0.01℃
湿度分解能　0.01％RH
インターフェース　I2C
スレーブ・アドレス　0x45（デフォルト）/ 0x44（オプション）

●I2Cscannerでスレーブ・アドレスを見つける

　Arduino.ccのサイトにおいてあるI2Cscannerを動かします。

#include <Wire.h>

void setup(){
  Wire.begin();

  Serial.begin(115200);
  while (!Serial);             // Leonardo: wait for serial monitor
  Serial.println("\nI2C Scanner");
}

void loop(){
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for(address = 1; address < 127; address++ )
  {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0){
      Serial.print("I2C device found at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.print(address,HEX);
      Serial.println("  !");

      nDevices++;
    }
    else if (error==4){
      Serial.print("Unknown error at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");

  delay(5000);           // wait 5 seconds for next scan
}

　実行結果です。

　SHT35が0x45、LCDが0x03、0x3e、0x62、0x70ですね。0x03と0x70はデータシートには書かれていないアドレスです。

●Grove - LCD RGB Backlightのライブラリを導入

　Arduino IDEのメニュー「ツール」から「ライブラリを管理」を選択します。「Grove - LCD RGB Backlight」を検索欄に入れます。見つけてきました。インストールをクリックします。

　一緒にサンプル・スケッチもインストールされています。Grove - LCD RGB BacklightからHelloWorldを選択します。

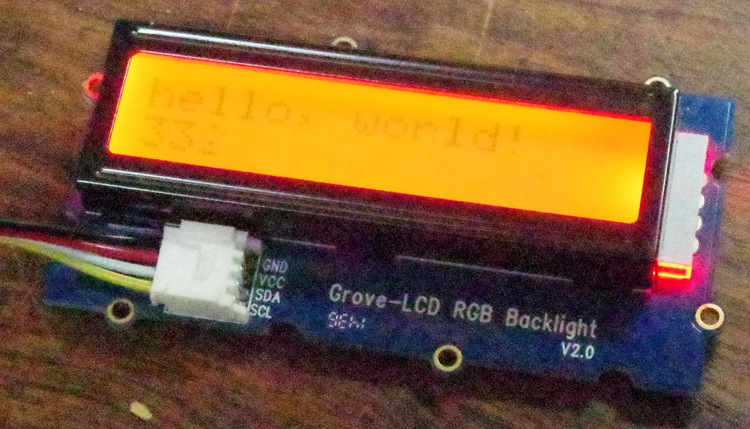

　実行例です。露出が少ないのでオレンジ色に見えますが、実際は赤色です。

●SHT35のライブラリを導入

　Arduino IDEのメニュー「ツール」から「ライブラリを管理」を選択します。「SHT35」を検索欄に入れます。Grove - I2C High Accuracy Temp_Humi Sensor SHT35を見つけてくるので、インストールをクリックします。

　一緒にサンプル・スケッチもインストールされています。Grove - I2C High Accuracy Temp_Humi Sensor SHT35からbasic_demoを動かします。

●合成したスケッチ

　SHT35の温度と湿度の値をLCDに表示します。

/* Copyright (c) 2018 Seeed Technology Co., Ltd.
 * Website    : www.seeed.cc
 * Author     : downey
 * Create Time: May 2018
 * 2013 Copyright (c) Seeed Technology Inc.  All right reserved.
 * Author:Loovee
 * 2013-9-18
 */

#include "Seeed_SHT35.h"
#include
#include "rgb_lcd.h"
#define SCLPIN  A5
SHT35 sensor(SCLPIN);
rgb_lcd lcd;

const int colorR = 50;
const int colorG = 150;
const int colorB = 150;

void setup(){
    Serial.begin(115200);
    delay(10);
    Serial.println("serial start!!");
    if(sensor.init()){
      Serial.println("sensor init failed!!!");
    }
    lcd.begin(16, 2);
    lcd.setRGB(colorR, colorG, colorB);
    lcd.print("hello, world!");
    delay(1000);
}

void loop(){
    u16 value=0;
    u8 data[6]={0};
    float temp,hum;
    if(NO_ERROR!=sensor.read_meas_data_single_shot(HIGH_REP_WITH_STRCH,&temp,&hum)){
      Serial.println("read temp failed!!");
    }
    else{
      Serial.println("read data :");
      Serial.print("temperature = ");
      Serial.print(temp);
	  Serial.println(" ℃ ");

      Serial.print("humidity = ");
      Serial.print(hum);
	  Serial.println(" % ");

    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("temp =");
    lcd.print(temp);
    lcd.setCursor(0, 1);
    lcd.print("humi =");
    lcd.print(hum);
    }
    delay(1000);
}

　実行中の様子です。

●ライブラリのソースの保存場所

　Grove-LCD RGB Backlight　　SHT35

●LCDの書式例

初期化	begin(16, 2);
バックライトの設定	setRGB(int r, int g, int b);
画面クリア	clear();
カーソルの位置設定	setCursor(x, y);　左上が0,0
ホーム	home();
表示	print(文字列もしくは変数);
画面の表示/非表示	noDisplay(); display();
ブリンク	noBlink(); blink();
バックライトのブリンク	noBlinkLED(); blinkLED();
カーソルの表示/非表示	noCursor(); cursor();
オート・スクロール	autoscroll(); noAutoscroll();
左右のスクロール	scrollDisplayLeft(); scrollDisplayRight();
シリアル・ポートからの入力表示	write(Serial.read());
表示方向の変更（シリアルモニタの送信欄）	右m　rightToLeft(); 左s　leftToRight();
フェード	setPWM(color, intensity);
