Arduino Nano R4の活用 ⑯ I2C BUTTONS
前回、Arduino Nano R4にLEDが並んだModulino Pixels、ロータリー・エンコーダをつなぎました。このセンサをつないだまま、Arduino Modulinoの一つであるModulino Buttonsボードをつなぎます。このボードには三つのスイッチと黄色LEDが搭載されていて、利用するのインターフェースはI2Cバスです。
●環境
- Arduino IDE；2.3.7
- Windows11；25H2
- Arduino Nano R4 1.5.1 PCはマザーボードのUSBポートから直接つなぐ。

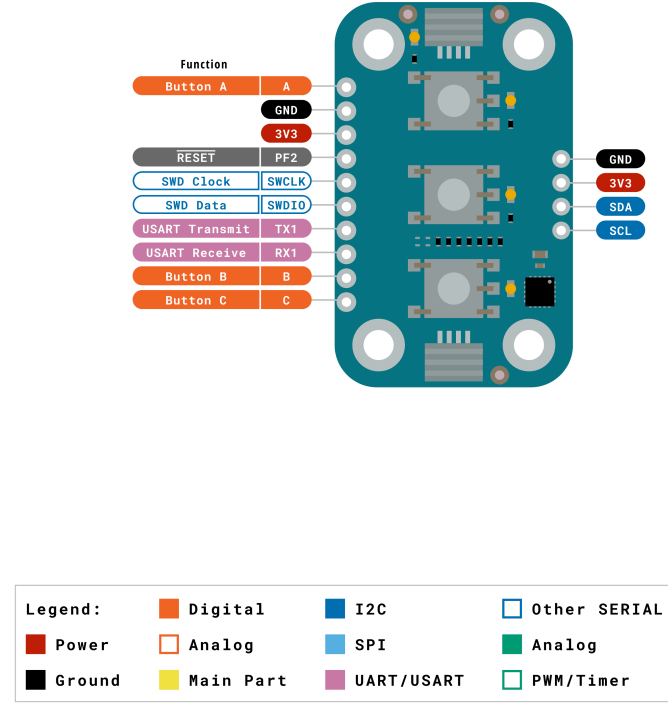

●Modulino Push Buttonsの主なスペック
- デバイスの名称 3x SPST Push Buttons
- コントローラ STM32C011F4
- 動作電圧 2.0～3.6V
- 消費電流 2.5mA × 3 + 3.4mA
- 分解能 12ビット ADC
- インターフェース I2C（0x7C）、USART, SPI, I2S
●Modulino Push Buttonsのボード
利用したModulino Push ButtonsのボードはArduinoの製品で、HS3003、VL53L4CD、LSM6DSOXTRと同じくスイッチサイエンスから入手しました。
Arduino Modulinシリーズの中の一つです。I2CバスなどをサポートするためにArm Cortex-M0+の32ビット・マイコンが搭載されています。
●接続

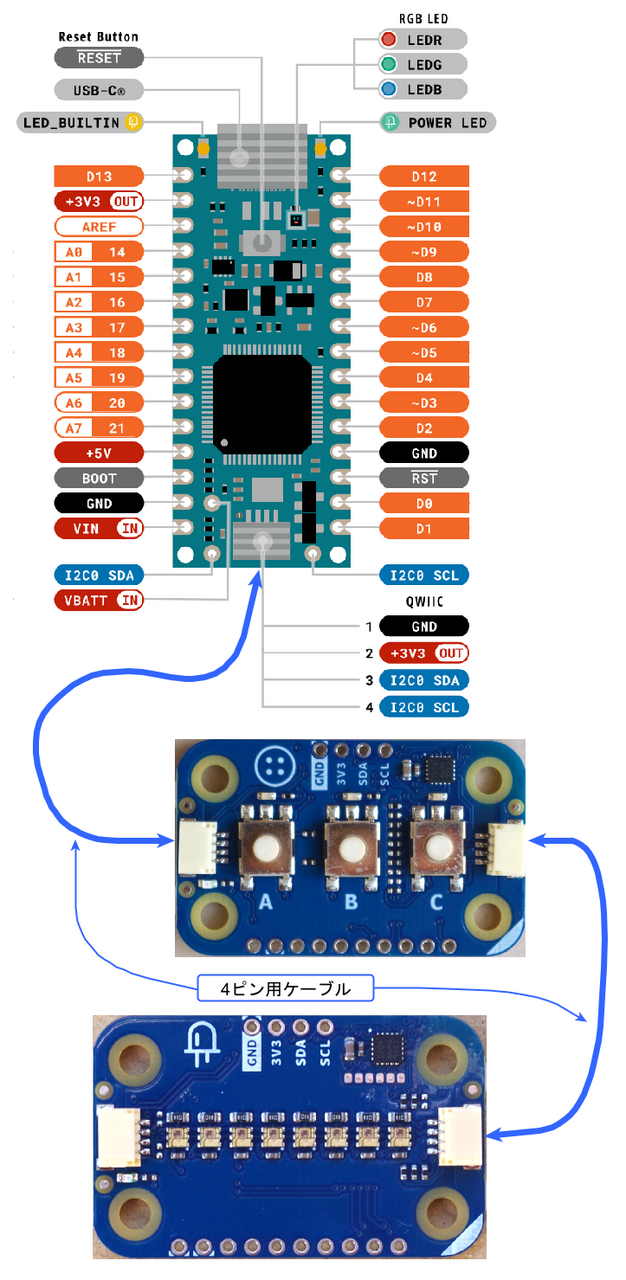

Arduino Nano R4のQWIICコネクタにつなぎます。
●ライブラリの導入
ライブラリでModulinoを検索して、見つけてきたArduino_Modulinoをインストールをします。
前回と同じです。
-Arduino Nano R4の活用 ⑭ I2C LEDバー
●サンプルの実行

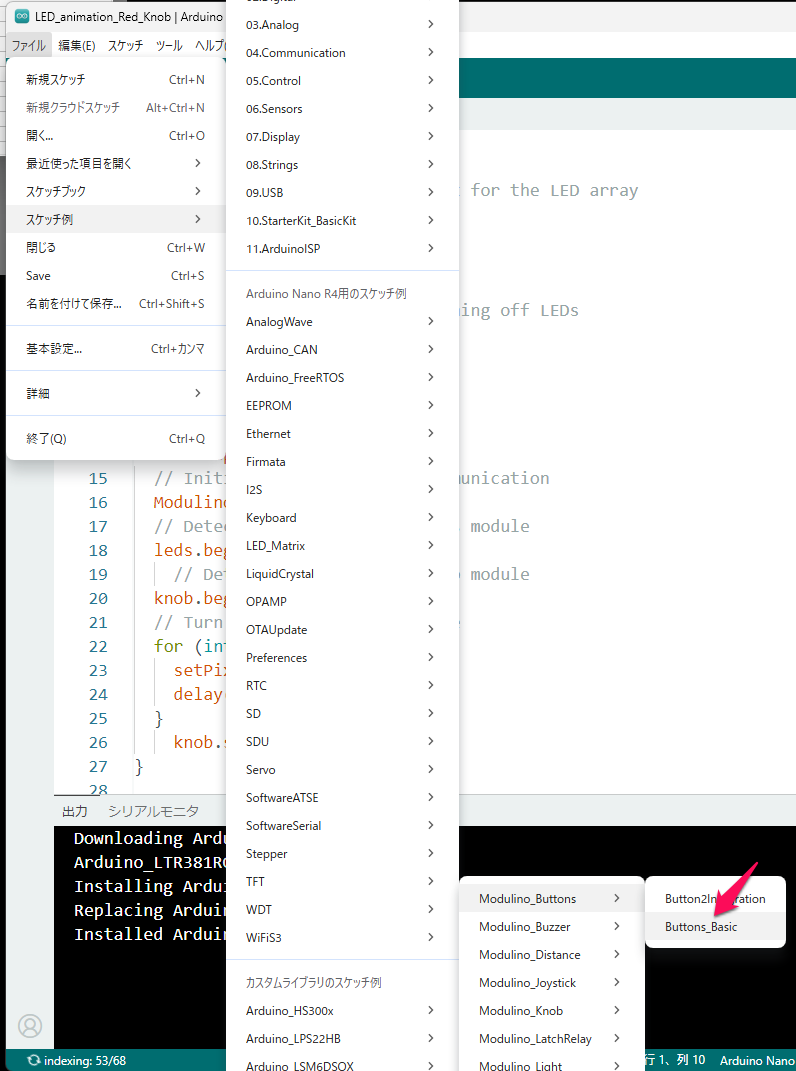

スケッチ例 - Arduino_Modulino - Modulino_Buttons - Buttons_Basicを選択します。
実行すると、LEDが三つとも点灯します。スイッチを押すとその場所のLEDが消灯します。もう一度押すと点灯します。
●スケッチ
スイッチのどれかを押すと、LEDバーの色が変化するというスケッチ考え、まずはLEDバーを赤色にするスケッチを作りました。しかし、動きませんでした。
Modulino_Buttonsボードだけにしましたが、動かなくなりました。
scannerソフトを動かすと、I2Cスレーブアドレスが、0x36、0x3eに変更されていました。理由は不明です。
