Arduino Nano R4の活用 ⑰ I2C Buzzer
前回、Arduino Nano R4にLEDが並んだModulino Pixels、BUTTONSをつなぎました。ここではArduino Modulinoの一つであるModulino Buzzerボードを単独でつなぎます。このボードで利用するのインターフェースはI2Cバスです。
●環境
- Arduino IDE；2.3.7
- Windows11；25H2
- Arduino Nano R4 1.5.1 PCはマザーボードのUSBポートから直接つなぐ。
●Modulino Buzzerの主なスペック
- デバイスの名称 Buzzer
- コントローラ STM32C011F4
- 動作電圧 2.0～3.6V
- 消費電流 6.4mA
- 分解能 12ビット ADC
- インターフェース I2C（0x3C）など

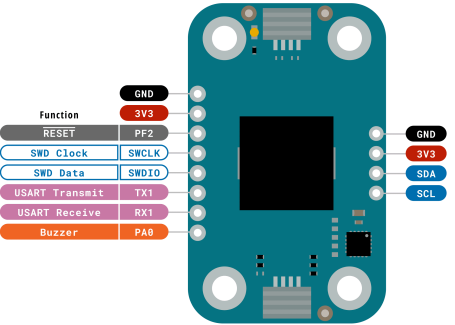

●Modulino Buzzerのボード
利用したModulino BuzzerのボードはArduinoの製品で、HS3003、VL53L4CD、LSM6DSOXTRと同じくスイッチサイエンスから入手しました。
Arduino Modulinシリーズの中の一つです。I2CバスなどをサポートするためにArm Cortex-M0+の32ビット・マイコンが搭載されています。

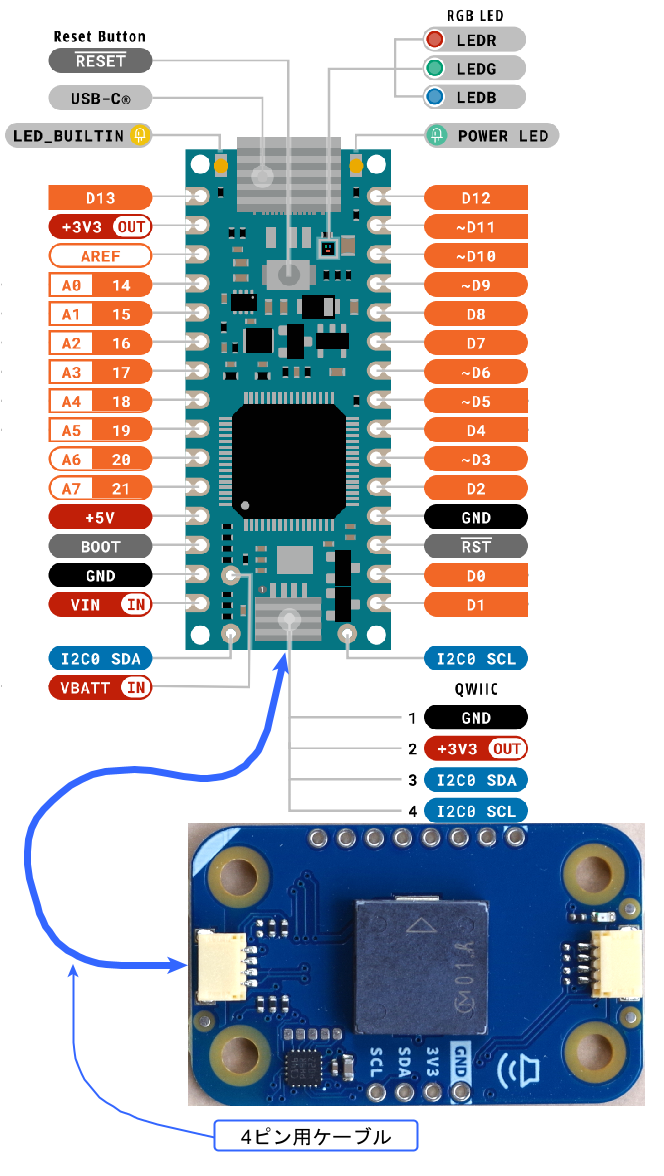

●接続
Arduino Nano R4のQWIICコネクタにつなぎます。
●ライブラリの導入
ライブラリでModulinoを検索して、見つけてきたArduino_Modulinoをインストールをします。
前回と同じです。
-Arduino Nano R4の活用 ⑭ I2C LEDバー
●サンプルの実行

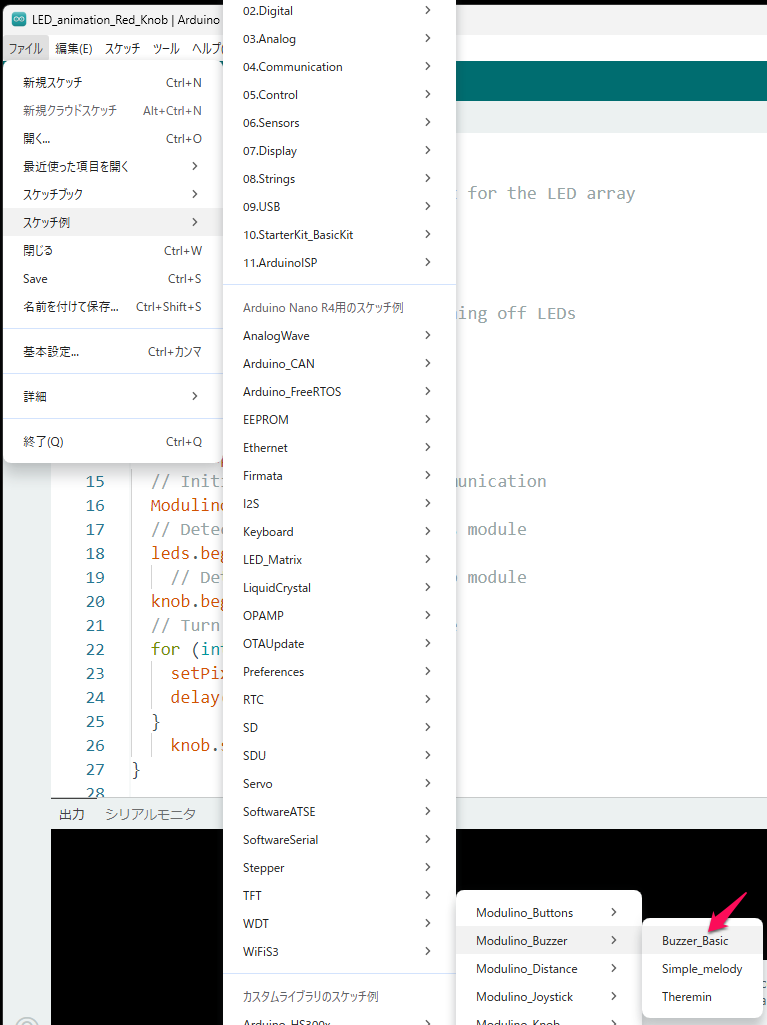

スケッチ例 - Arduino_Modulino - Modulino_Buzzer - Buzzer_Basicを選択します。
実行すると、440Hzが1秒おきに鳴ります。

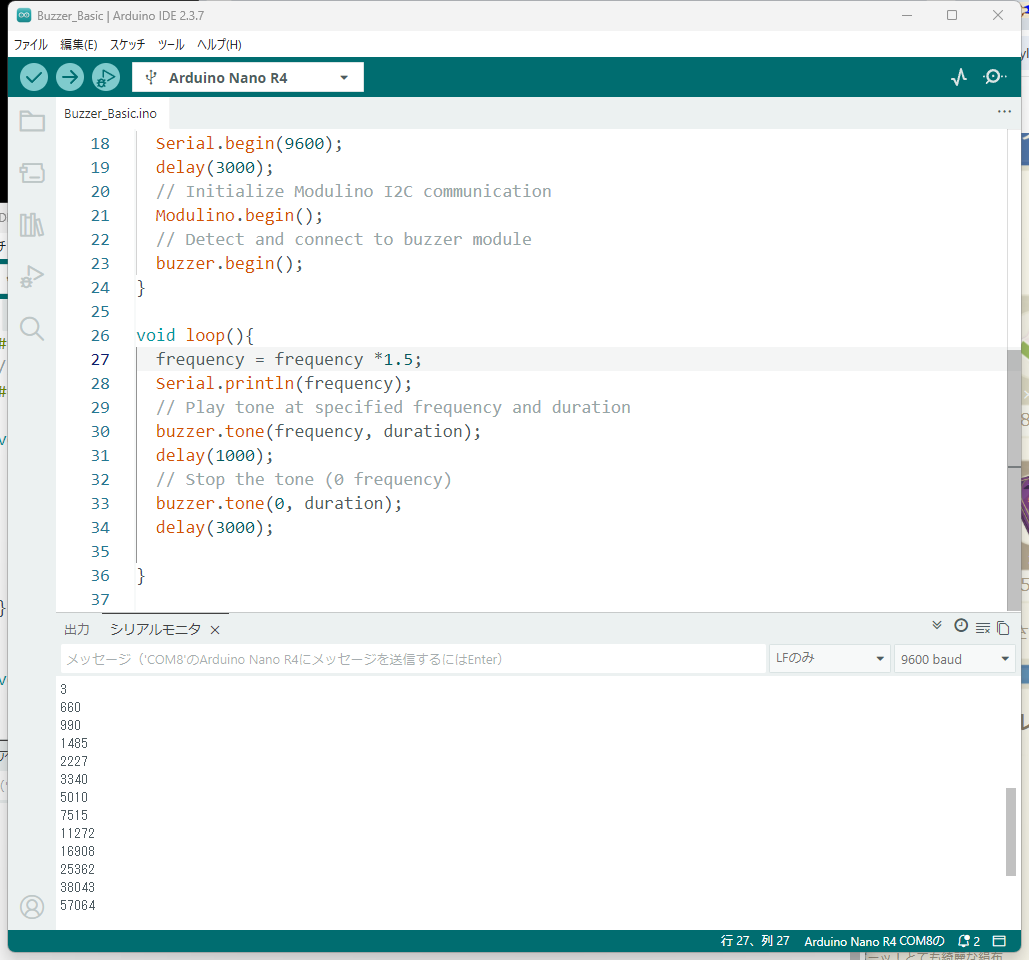

●スケッチ
上記のBuzzer_Basic.inoの周波数を少しずつ上げていき、どこまで聞こえるかを試しました。
7515Hzまで聞こえました。
