STEMMAで広がるArduinoの世界⑬Step1 照度センサBH1750
ローム社のBH1750は、出力がluxで直接出される光センサです。
IC自体が3.3V電源で使うデバイスのため、5V->3.3VのレギュレータとI2Cの信号レベル変換回路が入っています。SDA/SCL信号のプルアップ抵抗は10kΩが入っています。
●Adafruitのブレークアウト・ボード
STEMMA QT（JST SH 4ピン）コネクタは2か所に装着されていて、どちらにつないでもかまいません。このコネクタを使ってI2Cで制御する場合、特に、ジャンパ線をつなぐなどは不要です。
Adafruit BH1750 Ambient Light Sensor
●近接センサBH1750のおもなスペック
- 電源電圧 2.4～3.6V
- ロジック入力電圧 1.8V対応
- レゾリューション 1～65528lx
- インターフェース I2C（0～400kHz）
- スレーブ・アドレス 0x23（デフォルト）、ADDR/AD0のジャンパ設定で0x5cに変更可
●使用環境
- Arduino UNO R3
- Arduino IDE 1.8.13
- Windows10 20H2
●接続
電源は5V を使いました。Arduino UNO R3のI2Cは、SCLとSDA端子がありますが、SCLはA5に、SDAはA4につながっています。どちら側につないでもかまいません。白色のリード線は見えないので、黄色で配線図を描きました。
●スケッチ
利用手順は、Adafruit BH1750 Ambient Light Sensor Overviewに書かれています。
ライブラリを導入します。メニューのツールから、「ライブラリを管理」を選び、検索欄にhp BH1750を入力します。見つけてきたhp_BH1750のインストールをクリックします。
同時にサンプル・スケッチも導入されます。複数あります。

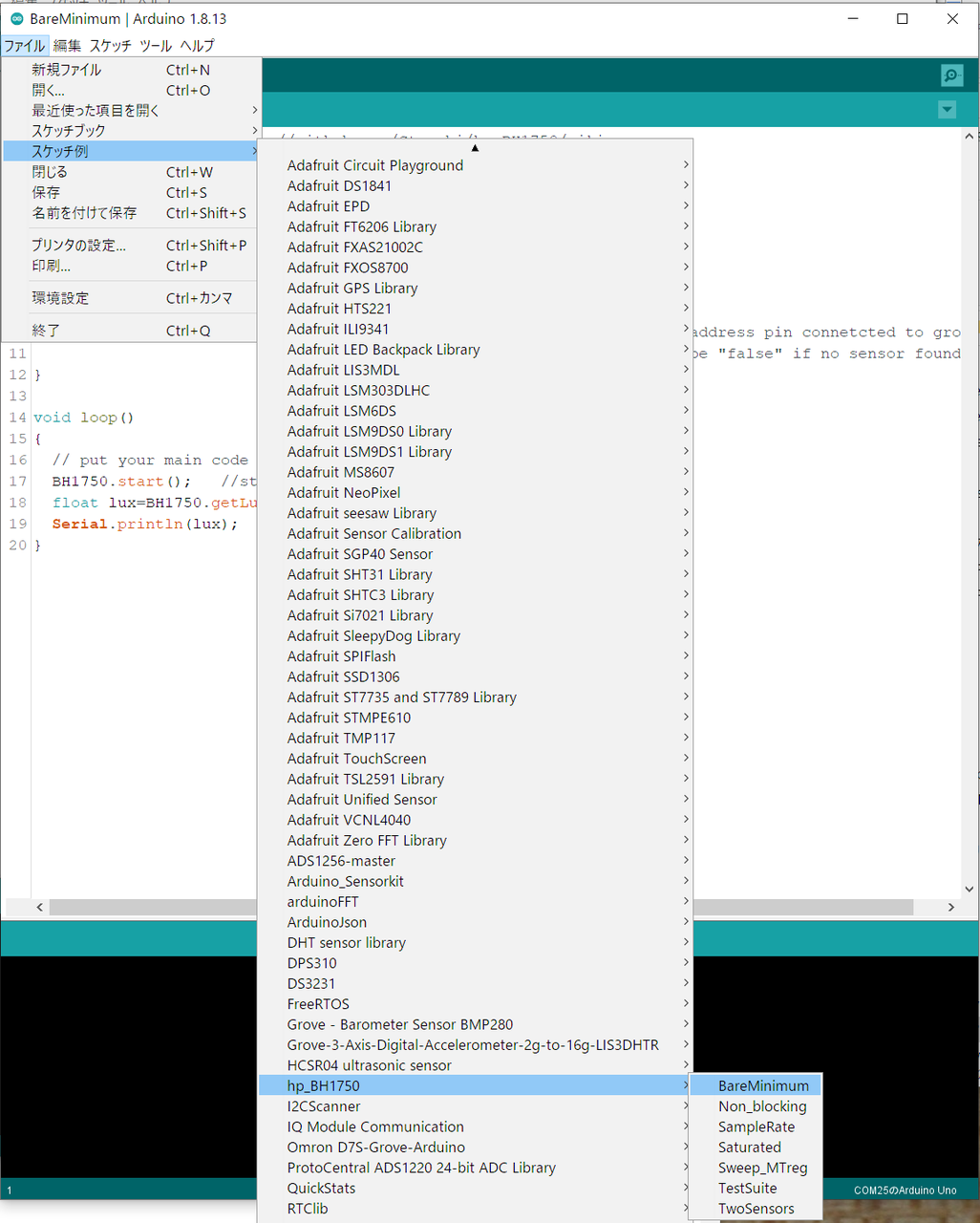

メニューのファイルからサンプルの入っているスケッチ例を選択します。そこから、hp_BH1750-BareMinimumを選択します。
実行中の様子です。
別のスケッチSampleRateを読み込んで実行します。
別のスケッチSaturatedを読み込んで実行します。
