Arduino UNO R4 WiFi で外気温を測る ① BME280をつなぐ

　4回の連載で、外気の気温や湿度を測り、Wi-Fi経由で室内側のPCやArduinoで読み込みます。Wi-Fiで通信するので、マイコン・ボードは Arduino UNO R4 WiFiモデルを利用します。

　製作した測定システムを家の外に設置すれば一番ベストですが、そのためには電源を用意しなければなりません。

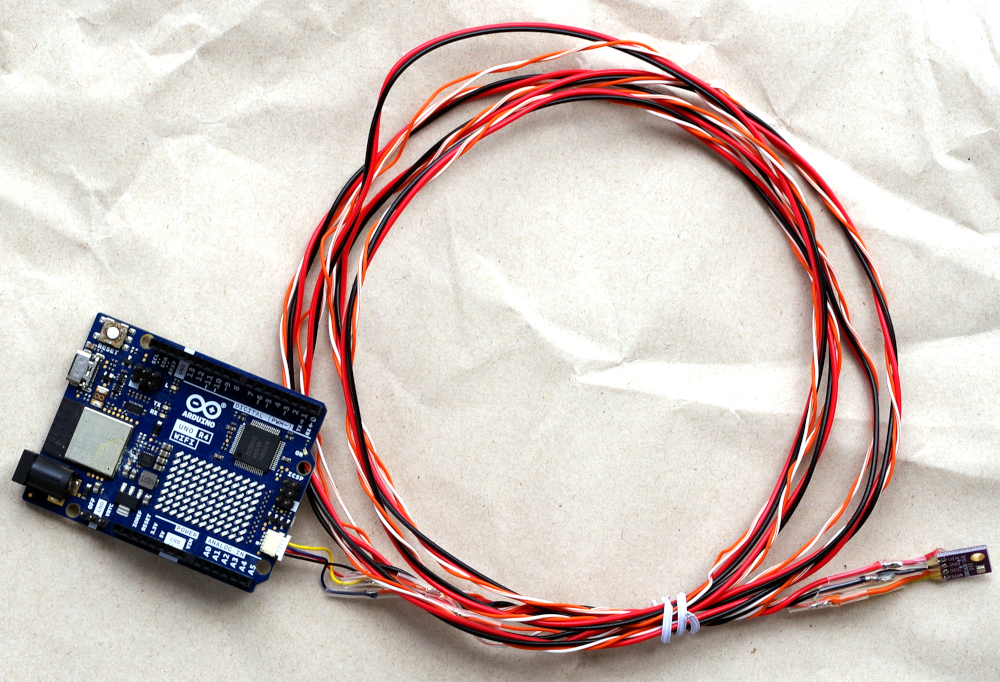

　ここでの実験では、I2Cバスを数mほど伸ばしてセンサを室外に置き、マイコン・ボードは室内に置いて利用します。

●環境

Arduino IDE；2.3.8
Windows11；25H2
Arduino UNO R4 WiFi　1.5.3　PCはマザーボードのUSBポートから直接つなぐ。

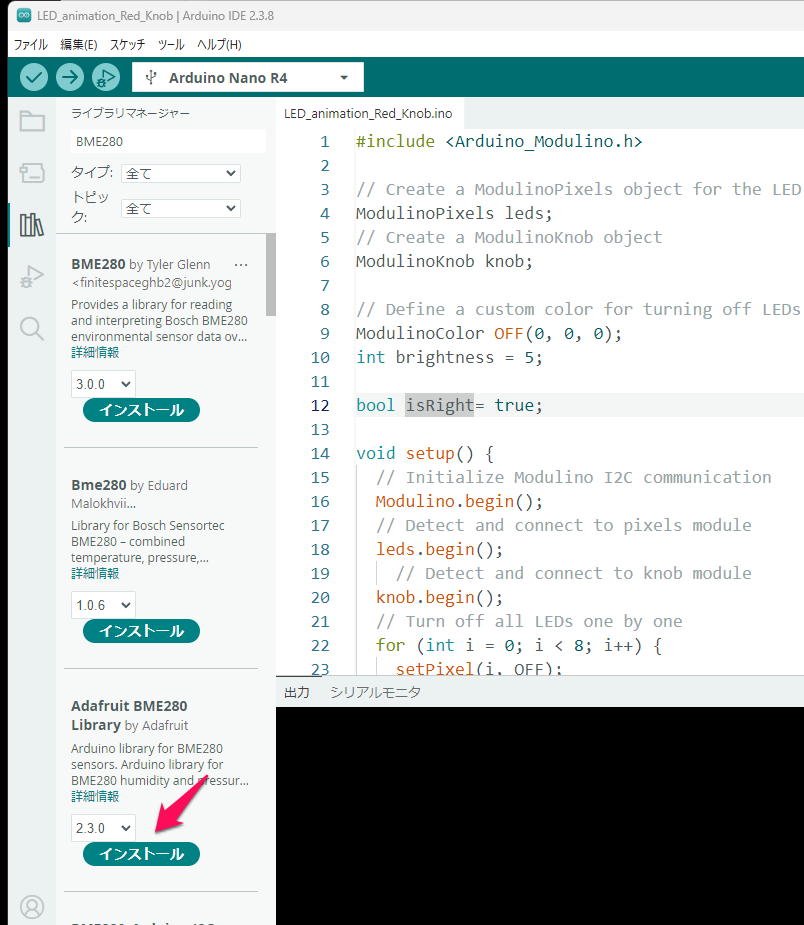

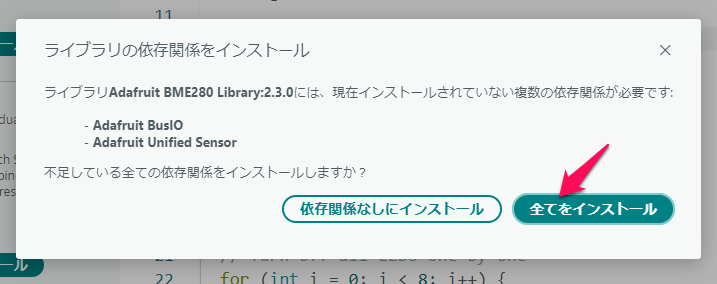

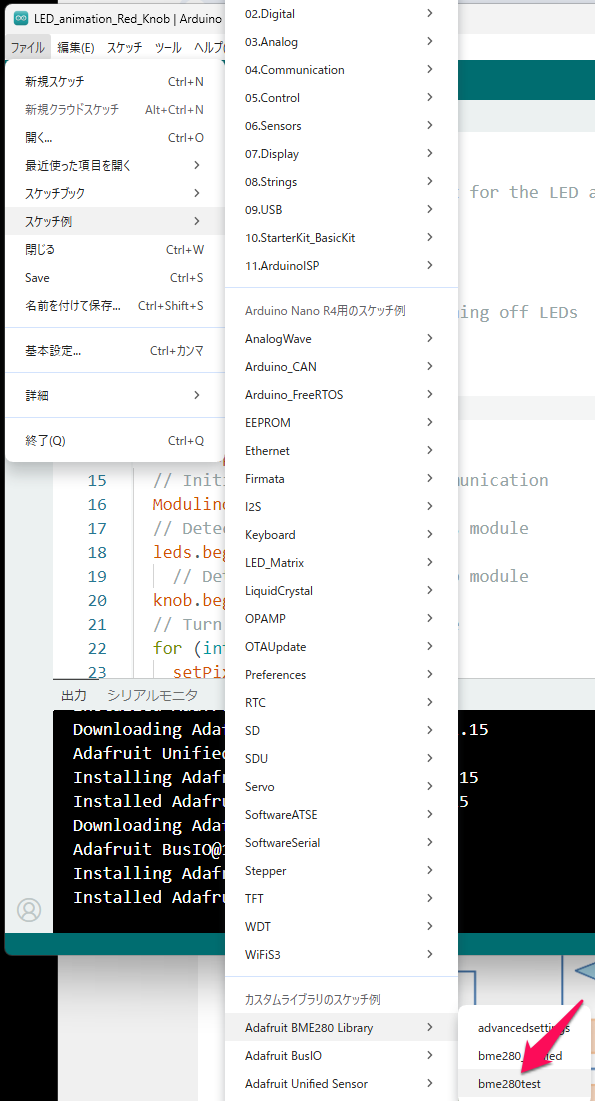

●利用するセンサはBME280

　ポピュラな温度、湿度、気圧を測定できるボッシュのセンサBME280を利用します。I2CバスのインターフェースはQWIICの4ピン・コネクタです。

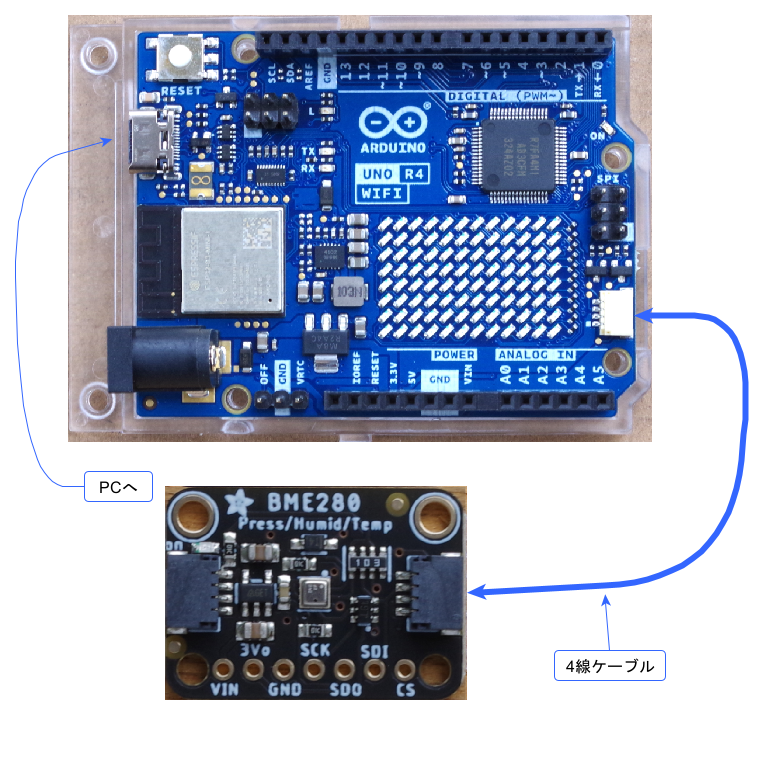

　AdafruitのBME280ボードをArduino UNO R4 WiFiにつなぎました。

　I2CバスにつながっているBME280のスレーブ・アドレスを調べるために、次に示すscanner.inoを動かします。

　Arduino UNO R4 WiFiのQWIICコネクタのI2CインスタンスはWire1です。

#include <Wire.h>
// Set I2C bus to use: Wire, Wire1, etc.
#define WIRE Wire1

void setup() {
  WIRE.begin();

  Serial.begin(9600);
  while (!Serial)
     delay(10);
  Serial.println("\nI2C Scanner");
}


void loop() {
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for(address = 1; address < 127; address++ )
  {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    WIRE.beginTransmission(address);
    error = WIRE.endTransmission();

    if (error == 0)
    {
      Serial.print("I2C device found at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.print(address,HEX);
      Serial.println("  !");

      nDevices++;
    }
    else if (error==4)
    {
      Serial.print("Unknown error at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");

  delay(5000);           // wait 5 seconds for next scan
}

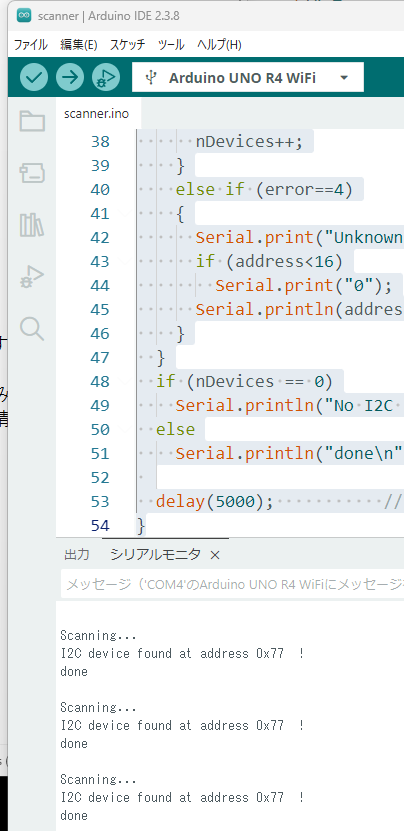

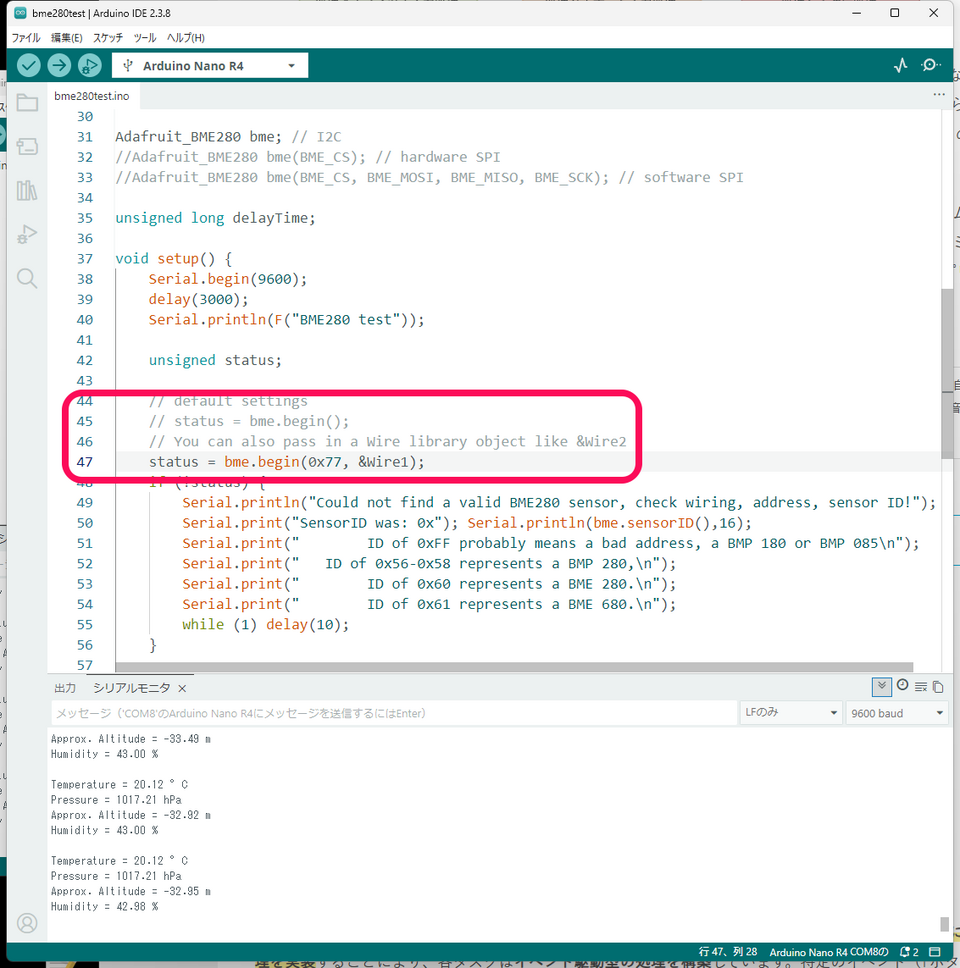

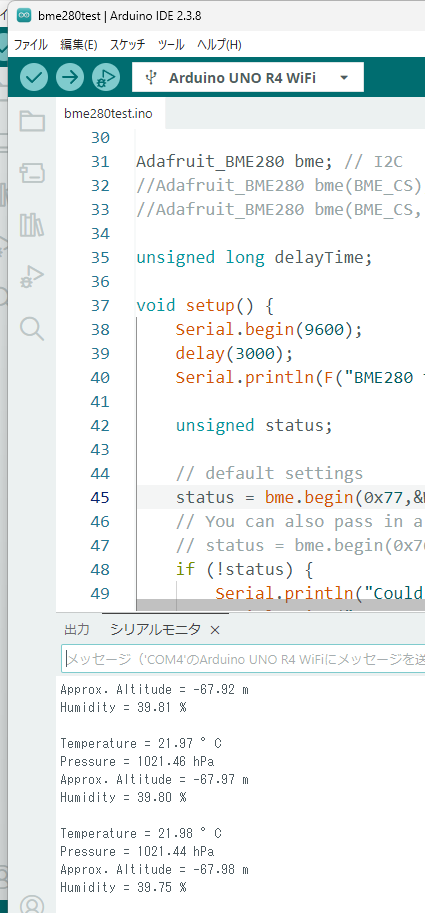

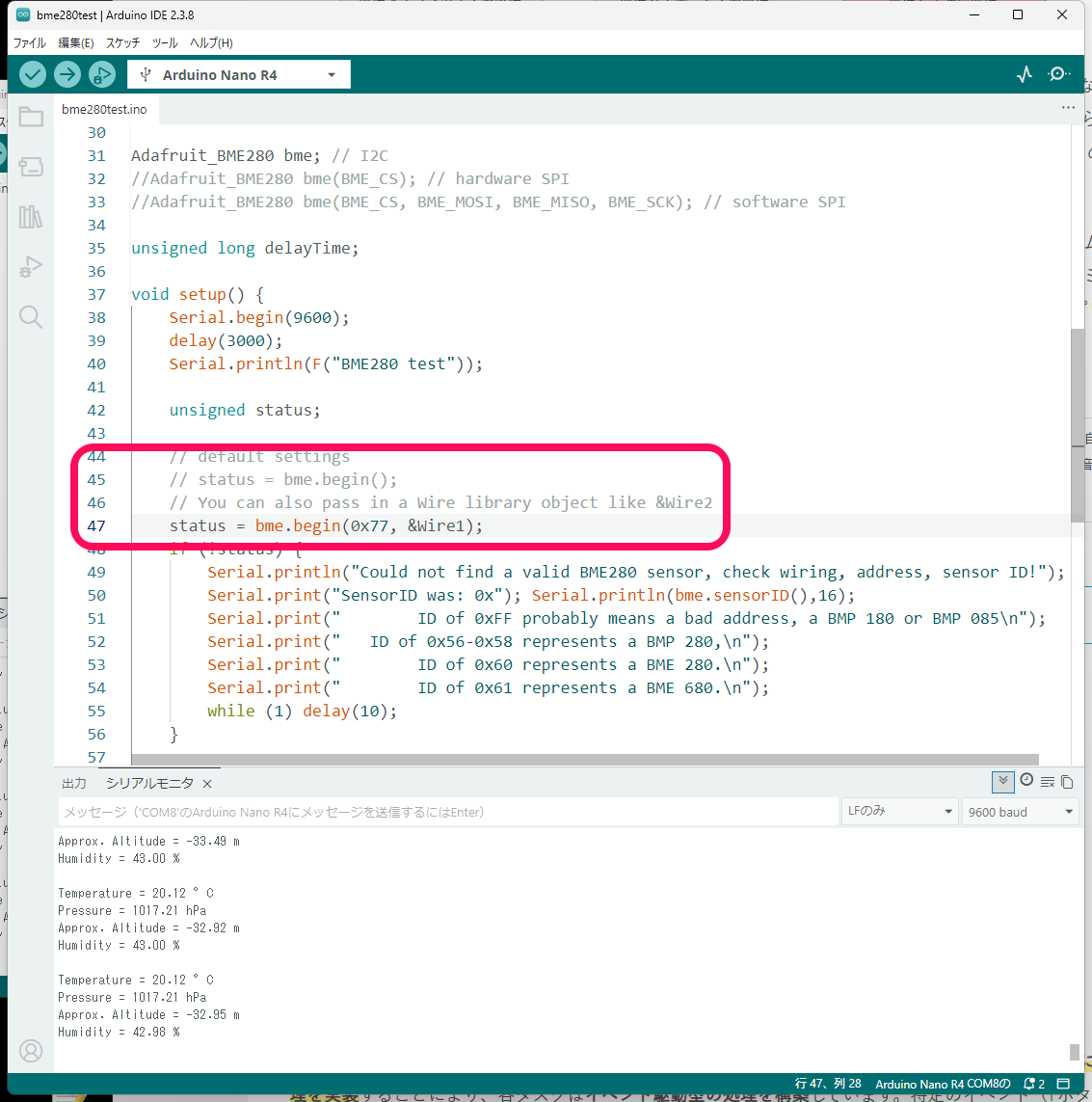

　実行します。0x77に見つけてきました。
