温度センサADT7422MBZの評価用ボードを動かす
アナログ・デバイセズの温度センサがプリント基板に実装されたADT7422MBZの評価用ボードをMouserで入手しました。
Spresense を3.3Vで動作させました。執筆時点で最新の2.0.1です。
●ADT7422のおもなスペック
- 動作電圧は2.7～3.3V（絶対定格は7V）
- 確度は25～50℃で±0.10℃、−20～+105℃で±0.25℃
- 測定温度範囲は−40～+125℃
- 分解能は16ビットでLSBは0.0078℃
- 測定時の電流46uA
- 変換シーケンス時間は240ms
- インターフェースはI2C（転送速度最大400kHz）
- I2Cのスレーブ・アドレスはA0とA1ピンで四つ設定できる
- データは2の補数形式
- 上限下限の温度を設定し、アラートを発生できる
こちらからダウンロードできる回路図から、A0-Vcc、A1-GNDにつながっているので、0x49がスレーブ・アドレスになります。
●スケッチ
ADT7422のデータシートを読むと、機能やレジスタ類の内容がADT7410と同じです。Arduinoのライブラリ管理では、ADT7410用が見つかりました。Adafruitのライブラリをインストールしました。
サンプルは、ADT7410testがあったので読み込みます。
if (!tempsensor.begin(0x49)) {

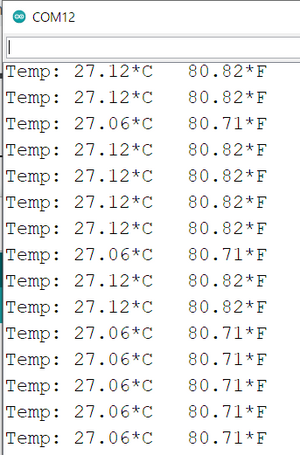

初期化時にスレーブ・アドレスを指定します。何も指定しないときのデフォルトは0x48です。実行中の様子です。
