CircuitPython 10行プログラミング Step9 (1) ESP32-S3-DevKitC-1-N8の準備

　現在の最新版CircuitPython 8.0.0-beta.3（途中からbeta.4）を利用します。マイコン・ボードはEspressif製ESP32-S3-DevKitC-1-N8です。秋月電子通商で入手しました。

　　ＥＳＰ３２－Ｓ３－ＤｅｖＫｉｔＣ－１

 ESP32-S3は、ESP32の中では新しく、パワフルです。この開発キットには、ESP32-S3-DevKitC-1-N8R8、ESP32-S3-DevKitC-1-N8R2もありますが、国内では取り扱いがないようです。

●ESP32-S3-DevKitC-1-N8のおもなスペック

  • プロセッサ　ESP32-S3-WROOM-1-N8（Dual Xtensa 32ビットLX7 CPU core 最大240MHz）
  • 　　　　　　RISC-V または FSM コアのいずれかを実行する超低消費電力コプロセッサ
  • メモリ　8Mバイト Quad SPI FLASH、512KバイトSRAM、384Kバイト ROM
  • 　　　　PSRAM は搭載されていない
  • RF　Wi-Fi IEEE 802.11 b/g/n 2.4GHz、BLE 5 Mesh、PCB アンテナを搭載
  • 組み込みのセキュリティ・ ハードウェア
  • TWAIコントローラ（ISO 11898-1、CAN仕様 2.0）
  • 基板端子　44 （GPIO ×36 各種機能重複 RGB LEDを含む）
  • スイッチ　ブート、リセット
  • USBコネクタ　USB micro-B ×2
  • USB機能　USB OTG interface、USB Serial/JTAG Controller
  • 電源　USBバスパワー、5Vピン（+5V）、3V3ピン（+3.3V出力）
  • 工事設計認証番号　201-220052

●ピン配置

　データWeb

　この中にI2Cのピンは書かれていません。

　プログラムの中では、ピンの名称はGPIOxxの数字を流用し、IOxxとすればアクセスできるようです。

●CircuitPythonが実行できる状態にする

　購入時はRGBが色を変えながら光るプログラムが書き込まれています。マイクロUSBコネクタは二つあり、PCとはUSBと書かれた口を利用して接続します。ESP-IDF（Espressif IoT Development Framework）による開発ができる状態で、このままではCircuitPythonは動きません。

　次のWebページに従って作業をします。

　　https://circuitpython.org/board/espressif_esp32s3_devkitc_1_n8r2/

　マイコン・ボードをPCとつないだとき、デバイスマネージャを使ってポート（COMとLPT）にCOMｘが追加されたことを確認します。

　エクスプローラには、何もドライブが追加されません。

　CircuitPython 8.0.0-beta.3のDOWNLOAD .BIN NOWをクリックして、adafruit-circuitpython-espressif_esp32s3_devkitc_1_n8-ja-8.0.0-beta.3.binをダウンロードします。

　　chromeブラウザで、ESP Web Flasherを開きます。このページは古いというメッセージがありますが、このページを使います。

　BOOTボタンを押したままRESETボタンを押して離します。そしてBOOTボタンを離します。これでブート・モードになりました。COMxが変わったと思います。

　460800 Baudに設定し、Connectをクリックします。

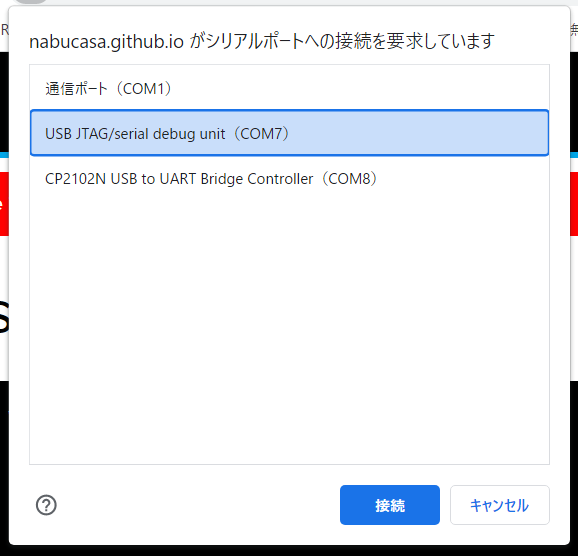

　　COM7を選択し、接続をクリックします。

 　Eraseをしないといけませんが、し忘れました。Choose a fileをクリックします。

　ダウンロードしたベータ3を選択します。



  　Programボタンを押します。書き込みバーが出ます。

　　書き込みが終わりました。

　　マイコン・ボードのResetボタンを押します。

 　1行メッセージが出て、エスプローラがCIRCUITPYドライブを開きます。

　code.pyが見えています。エディタMuを立ち上げると、CircuitPythonのプログラミングができる状態になります。

　ESP Web FlasherのWebページの右上をDisconnectをクリックし、閉じます。

●トラブルシューティング

　bootモードにしても、Resetボタンを押してもエクスプローラにドライブが出てこなくなったら、修復を行います。

　同じページの最後に書かれています。

　DOWNLOAD BOOTLOADER.ZIPをクリックし、ダウンロードし、解凍します。中にcombined.binファイルがあることを確認します。

　手順を先ほどと同じです。最初にEraseし、Choose a fileをクリックしてcombined.binを開き、 Programボタンを押します。書き込みが終わったら、マイコン。ボードのResetボタンを押したら、修復は完了です。
