CircuitPython 10行プログラミング Step5 (6) Raspberry Pi PicoのI2S出力

 audiobusioモジュールは、オーディオのディジタル入出力を扱います。S/PDIFは含まれておらず、出力はI2S、入力はPDMです。
 audiocoreモジュールは、メモリ内のデータ、wavデータを指定されたサンプリング周波数でaudioioもしくはaudiobusioモジュールの出力から音を出します。

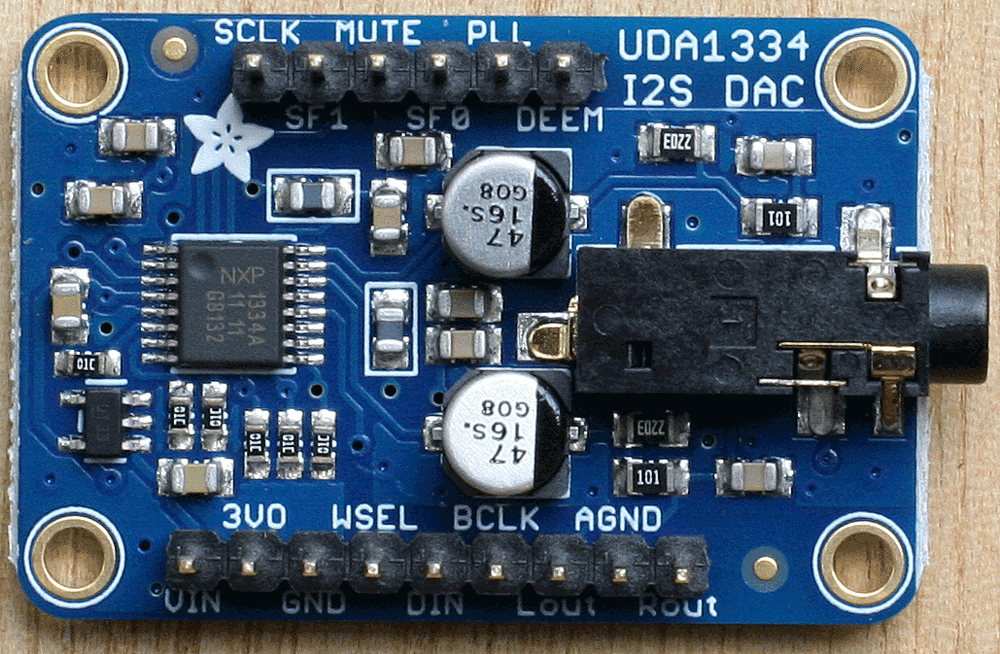

 I2Sは、CDやディジタル配信で使われるデータを再生します。最初は、NXPのUDA1334Aを搭載したボードを使います。スイッチサイエンスでAdafruitの製品を取り扱っています。

UDA1334Aボードのおもな特徴

  • 動作電圧 3.3〜5V
  • フォーマット I2S(デフォルト)または16ビット、20ビット、または24ビットの左揃え
  • サンプリング周波数  16~100kHz
  • マスタ・クロックは入力なしでも可

接続

UDA1334Aボードの端子 Picoの端子(GPIO) 名称
Vin 3.3V 3V3(OUT)
Vo  -   -
GND GND GND
Wsel GP27 LRCK(LRSLK、WS)
Din GP28 Data
BCK GP26 BCK
SCLK   -  (MCLK)
FS0 3.3V 3V3(OUT)
MUTE   -   -
FS1 GND GND
PLL   -   -
DEEM   -   -

 I2Sのデータ・フォーマットには3種類があります。FS0、FS1の両方をGNDに落としたら「I2Sフォーマット」、上記の設定では「LSB-justified 16 bits input」になります。

sin波の出力プログラム

 sample_rateを8kHzから上げていくと音のデータはそのままなので、高音寄りになっていきます。sample_rateを96kHzにすると聞こえなくなったので、math.pi * 2をmath.pi * 20にすると、音の発生が確認できました。


import audiobusio
import audiocore
from board import *
import array
import time
import math

# Generate one period of sine wave.
length = 8000 // 440
sine_wave = array.array("H", [0] * length)
for i in range(length):
    sine_wave[i] = int(math.sin(math.pi * 2 * i / length) * (2 ** 15) + 2 ** 15)

sine_wave = audiocore.RawSample(sine_wave, sample_rate=8000)
i2s = audiobusio.I2SOut(GP26, GP27, GP28)
i2s.play(sine_wave, loop=True)
time.sleep(1)
i2s.stop()

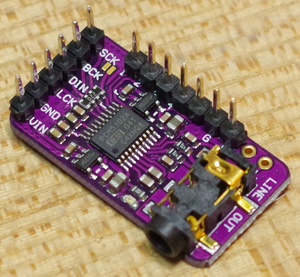

 次は、TIのPCM5102Aを搭載したボードを使います。ebayで入手しました。

PCM5102Aボードのおもな特徴

  • 動作電圧 3.3〜5Vと思われる
  • フォーマット I2S(デフォルト)または16~32ビットの左揃え
  • サンプリング周波数  8~384kHz
  • マスタ・クロックは入力なしでも可

接続

PCM5102Aボードの端子 Picoの端子(GPIO) 名称
SCLK  - (MCLK)
BCK GP26 BCK
Din GP28 Data
LCK GP27 LRCK(LRSLK、WS)
GND GND GND
Vin 3.3V 3V3(OUT)
    -   -
FMT 3.3V 3V3(OUT)

 I2Sのデータ・フォーマットには3種類があります。FMT端子をGNDに落としたら「I2Sフォーマット」、FMT端子を3.3Vへつなぐと上記の設定の「LSB-justified input」になります。

sin波の出力プログラム

 sample_rateを上げていき、96kHzまで、音の発生を確認しました。


import audiobusio
import audiocore
from board import *
import array
import time
import math

# Generate one period of sine wave.
length = 8000 // 440
sine_wave = array.array("H", [0] * length)
for i in range(length):
    sine_wave[i] = int(math.sin(math.pi * 2 * i / length) * (2 ** 15) + 2 ** 15)

sine_wave = audiocore.RawSample(sine_wave, sample_rate=8000)
i2s = audiobusio.I2SOut(GP26, GP27, GP28)
i2s.play(sine_wave, loop=True)
time.sleep(1)
i2s.stop()
