CircuitPython 10行プログラミング Step6 (2) Nano RP2040 Connectの搭載センサIMU LSM6DSOX

 Nano RP2040 Connectには、I2Cバスでつながった6軸IMU LSM6DSOXが搭載されています。利用してみます。

接続

 とくになし。

環境

  • Arduino Nano RP2040 Connect
  • CircuitPython 7.0.0
  •  libフォルダ adafruit_lsm6ds、adafruit_register
  • Windows10 21H1
  • エディタMu 1.1.0 beta.5

プログラム

 ダウンロードしたexamplesのフォルダで、LSM6DSで検索します。いくつか見つかりますが、型番に一番近いのが、lsm6dsox.mpyです。エディタMuにコピペします。

 保存すると、エラーが出ました。

 ダウンロードしたlibフォルダで検索すると、adafruit_lsm6dsフォルダを見つけたので、CIRCUITPYドライブのlibフォルダにコピーします。

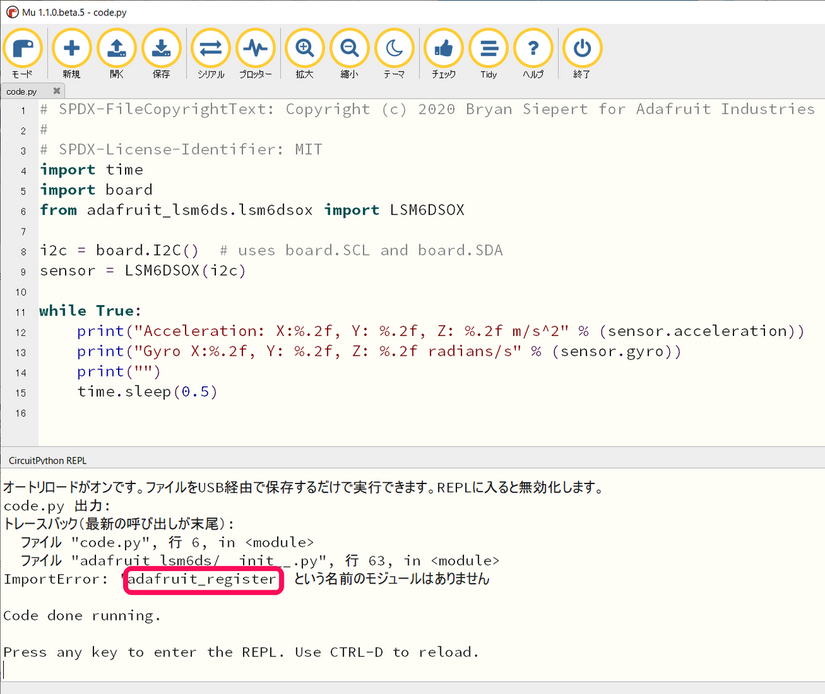

 保存すると、エラーが出ました。ダウンロードしたlibフォルダで検索すると、adafruit_registerフォルダを見つけたので、CIRCUITPYドライブのlibフォルダにコピーします。

 保存します。動きました。

 requirementsを検索しました。

Adafruit-Blinka
adafruit-circuitpython-busdevice
adafruit-circuitpython-register

が必要と書かれています。Adafruit-Blinkaはどのファイルにも書かれていますが、よくわからないので無視します。

 adafruit_registerは入れました。busdeviceは存在していなく、adafruit_bus_deviceフォルダのことだと思われます。入れなくても動くので、コピーしていません。中身は、I2CとSPIのライブラリのようです。
