CircuitPython 10行プログラミング Step6 (5) Nano RP2040 Connectで確度0.1℃の温度計

 温度センサはテキサス・インスツルメンツ社のTMP117を使います。

温度センサTMP117のおもなスペック

  • 動作電圧 1.8~5.5V
  • 分解能 16ビット、LSBは0.007812℃
  • 動作温度範囲  -55~150℃
  • 確度
    • -20~+50℃ の範囲で±0.1℃ (最大値)
    • -40~+100℃ の範囲で±0.2℃ (最大値)
    • -55~+150℃ の範囲で±0.3℃ (最大値)
  • 消費電流 1Hzの変換サイクルで3.5uA
  • インターフェース I2C(1~400kHz)
  • データ長 2の補数形式の16ビット
  • 平均化出力が可能
  • 温度設定のアラートあり

 利用したブレークアウト・ボードはAdafruitのSTEMMA QT(JST SH 4ピン)です。今回はコネクタ経由で接続せず、ブレッドボード上でピンヘッダから配線します。

  TMP117 Precision Temperature Sensor

必要なライブラリ

 ダウンロードしたlibフォルダに入っているadafruit_tmp117.mpyを、PCのエクスプローラで見えているCIRCUITPYフォルダのlibへコピーします。

配線

 I2Cの信号SCLとSDAをつなぎます。7セグメントLEDの配線を参照してください。

プログラム

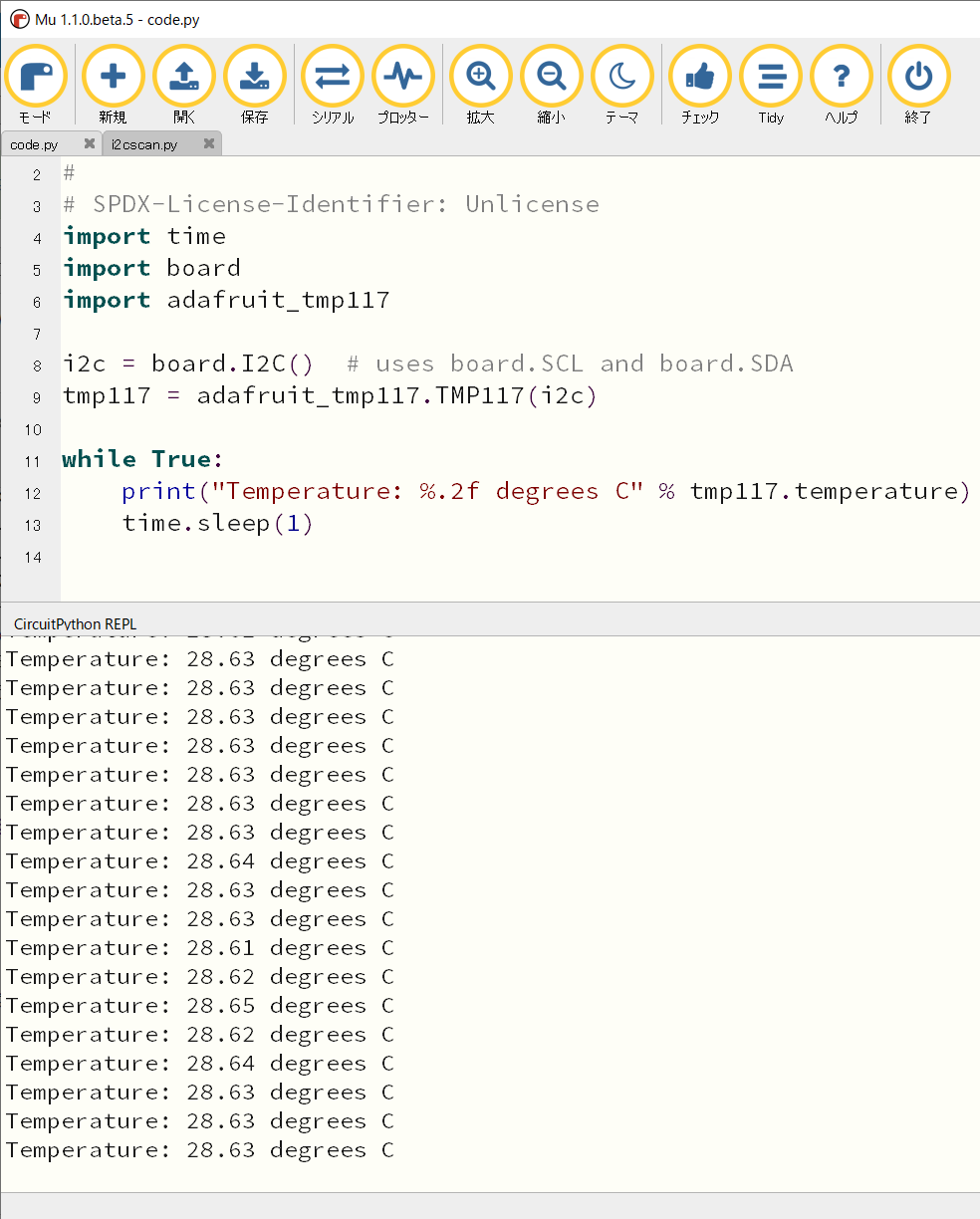

 ダウンロードしたexamplesフォルダに入っているtmp117_simpletest.pyを、エディタMuにコピペして保存します。正常に動作しました。

7セグメントLEDに表示

 CircuitPythonにはht16k33のライブラリがあります。このICは縦と横のマトリクスの点を点灯させる機能があって、7セグメントLED、14セグメントLED、ドット・マトリクスLEDなど、対応する表示器は多岐にわたります。

 4桁の7セグメントとht16k33が1個搭載した表示ボードをアマゾンで入手しました。接続用のピンは、電源とI2Cの信号SCLとSDAの合計4本です。

必要なライブラリ

 ダウンロードしたlibフォルダに入っているadafruit_ht16k33フォルダを、PCのエクスプローラで見えているCIRCUITPYフォルダのlibへコピーします。

配線

プログラム2

 ダウンロードしたexamplesフォルダに入っているht16k33_segments_simpletest.pyをMuにコピペして保存します。

 実行すると、数字、アルファベットといろいろ表示します。

プログラム3

 二つのプログラムを合体し、温度を7セグメントに表示します。

 正の温度のときは、小数点第2位まで表示し、零下のときは、マイナス符号を表示するために小数点第1位まで表示します。


# SPDX-FileCopyrightText: 2021 ladyada for Adafruit Industries
# SPDX-License-Identifier: MIT
# SPDX-FileCopyrightText: 2020 Bryan Siepert, written for Adafruit Industries
# SPDX-License-Identifier: Unlicense

# Basic example of setting digits on a LED segment display.
# This example and library is meant to work with Adafruit CircuitPython API.
# Author: Tony DiCola
# License: Public Domain

import time
import board
import busio
import adafruit_tmp117
from adafruit_ht16k33 import segments

# Create the I2C interface.
i2c = busio.I2C(board.SCL, board.SDA)

# This creates a 7 segment 4 character display:
display = segments.Seg7x4(i2c)
tmp117 = adafruit_tmp117.TMP117(i2c)

while 1:
    display.fill(0)
    if tmp117.temperature < 0:
        t = round(tmp117.temperature,1)
    else:
        t = round(tmp117.temperature,2)
    print(t)
    display.print(str(t))
    time.sleep(2)

 実行中の様子です。round関数の実行結果、小数点第1位までの表示になっています。

 PCとUSBケーブルを外し、Nano RP2040 ConnectにUSBケーブルで電源だけ配給すれば、表示をします。
