センサ・シリーズ 温湿度①SHT31 その5 BLEセントラル

  SHT31で測定した温湿度をBLEで通信できるようにしました。前回ラズパイはサーバの立場のペリフェラル動作です。ここでは、Raspberry Pi Zero Wでセントラルのプログラムを動かし、14セグメントLEDに温湿度を表示します。

 使用環境
  • Raspberry Pi Raspberry Pi Zero W(WH) 512KB
  • OS Raspberry Pi OS(32ビット)5.4.79
  • Python3 3.7.3
  • smbusライブラリ 4.1-1
  • i2ctoolsパッケージ 4.1
  • bluepyライブラリ 1.3.0

ペリフェラルはSHT31-SMART-GADGET

 湿度センサSHT31を製造しているSENSIRIONから、BLEのデモ・ボードが販売されています。

 Digi-KeyやMouserで購入できますが、送料を考慮し、マルツで入手しました。【SHT31-SMART-GADGET】Sensirion 温度 / 湿度センサ(3,140円)BLEモジュールには技適のマークが印刷されています。
 データシートは同社のダウンロードセンターから入手できます。UUIDの構成は、GitHubにありました

bluepyのインストール

 ここでは、セントラルのプログラムを書くために、bluepyライブラリをインストールします。このBLEライブラリは、pythonでセントラルのプログラムだけが書けます。

 ラズパイ4は最新の状態にしておきます。次の2点をインストールします。

$ sudo apt-get install python3-pip libglib2.0-dev
$ sudo pip3 install bluepy

 GitHubにあるサンプルblescan.pyをエディタに読み込み、scan.pyの名前で保存します。

$ sudo python3 scan.py

で、アドバタイジングしているBLEペリフェラルを探します。見つけてきました。Device Addrをメモしておきます。

 上記のscan.pyでデバイスのアドレスがわかりました。なので、アドレスで直接コネクトします。見つからなかったときのエラー処理は記述していません。

14セグメントLED

 次の記事で、コントローラHT16K33を搭載した14セグメントLEDを利用しています。

  Raspberry Pi 4 + Python3入門 <STEP1> (6) 7セグメントLED HT16K33 その1 QUAD ALPHANUMERIC 4桁

  Raspberry Pi 4 + Python3入門 <STEP1> (7) 7セグメントLED HT16K33 その2 BME280のデータ表示

 「Raspberry Pi ZERO用ユニバーサル基板」と「ピンソケット (メス) 2×20 (40P)」は秋月電子通商から、「0.54" 4 bit Digital LED Display Module I2C Interface For 14 Segments」はebayで、ラズパイ「Raspberry Pi Zero WH」はスイッチサイエンスから入手しました。

 表示部分をライブラリにしました。LED14seg2.py


import smbus, time
i2c = smbus.SMBus(1)
HT18K33_address = 0x70
num = [0xc3f, 0x6, 0xdb, 0x8f, 0xe6, 0x2069, 0xfd, 0x7, 0xff, 0xef] minus = 0xc0 i2c.write_byte(HT18K33_address, (0x20 | 0x01)) # system setup i2c.write_byte(HT18K33_address, (0x80 | 0b00000001)) # dispaly setup blink OFF def clear(): i2c.write_i2c_block_data(HT18K33_address, 0x00, [0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00]) def digitData(n): nn = list(str(n)) ff = [] x = 0 number = 0 if '-' in str(n): number = [minus, minus >> 8] ff = ff + number nn = nn[1:] n = abs(n) dotnumber = str(n).index('.') for x in range(len(str(n))-3): lookupNumber = int(nn[x]) num[lookupNumber] = num[lookupNumber] & ~0x4000 number = [num[lookupNumber], num[lookupNumber] >> 8] ff = ff + number # dot number lookupNumber = int(nn[dotnumber-1]) num[lookupNumber] = num[lookupNumber] | 0x4000 # dot number = [num[lookupNumber], num[lookupNumber] >> 8] ff = ff + number # last digit lookupNumber = int(nn[dotnumber+1]) num[lookupNumber] = num[lookupNumber] & ~0x4000 number = [num[lookupNumber], num[lookupNumber] >> 8] ff = ff + number return ff def disp14seg(nnnn): i2c.write_i2c_block_data(HT18K33_address, 0x00, digitData(nnnn))

測定と表示

 Device Addrで接続します。湿度と温度のそれぞれのキャラUUIDでインスタンスを作り、readした値をLEDに表示しました。

 SHT31-SMART-GADGETから送られてくるデータは浮動小数点形式の4バイト(バイト列)です。struct.unpack()で実数に戻します。


from bluepy import btle
import struct
import smbus, time
import LED14seg2 as LED14

bus = smbus.SMBus(1)

humi_Service_UUID =        "00001234-b38d-4985-720e-0f993a68ee41"
humi_Characteristic_UUID = "00001235-b38d-4985-720e-0f993a68ee41"
temp_Service_UUID =        "00002234-b38d-4985-720e-0f993a68ee41"
temp_Characteristic_UUID = "00002235-b38d-4985-720e-0f993a68ee41"
deviceAddr = "E1:25:47:F0:93:2C"
readHumi = []
readTemp = []

peri = btle.Peripheral()
peri.connect(deviceAddr, btle.ADDR_TYPE_RANDOM)
print('connect')
humiInformation = peri.getCharacteristics(uuid=humi_Characteristic_UUID)[0]
tempInformation = peri.getCharacteristics(uuid=temp_Characteristic_UUID)[0]

while 1:
    readHumi = humiInformation.read()
    humi = struct.unpack('<f', readHumi)[0]

    readTemp = tempInformation.read()
    temp = struct.unpack('<f', readTemp)[0]

    s = 'temp=' + str(round(temp,1)) + ', humidity=' + str(round(humi,1))
    print(s)

    LED14.clear()
    LED14.disp14seg(str(round(temp,1)))
    time.sleep(3.14)

    LED14.clear()
    LED14.disp14seg(str(round(humi,1)))
    time.sleep(3.14)

peri.disconnect()

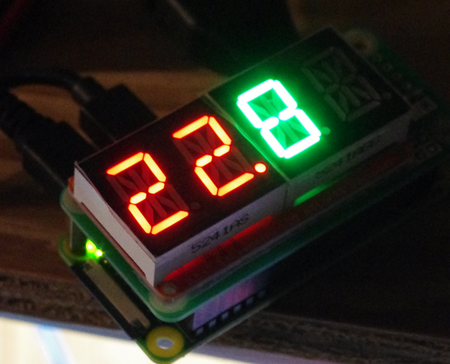

 実行中の様子です。この14セグメントLEDは、最初の2桁が赤色で、残りが緑色をしています。
