●環境

• ラズパイ4　5.10.63
• Python　3.9.2
• plotly　5.4.0

●接続

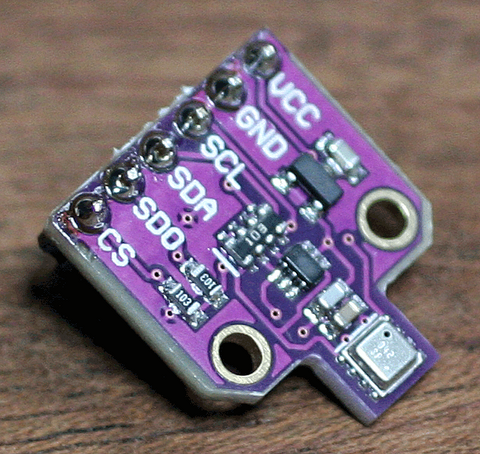

　ebayで入手したBME680ブレークアウト・ボードを利用します。

　CS端子をVccにつなぐと、I2Cインターフェースになります。SDO端子をVccにつなぐとスレーブ・アドレスは0x77で、GNDに落とすと0x76になります。

　接続したら、i2cdetectで確認します。

　0x77に存在しました。

●デバイス・ドライバを入れる

　ターミナルで、

　　sudo nano /boot/config.txt

　最後の行に移動して、

dtoverlay=i2c-sensor,bme680,param=0x77

を追加し、Ctrl-Oで上書き保存、Ctrl-Xで終了します。

　有効にするために、リブートします。

　有効になりませんでした。画面の右上に、失敗した主旨のメッセージが短時間出ていました。

（注）デバイス・ドライバの組み込みのメッセージを知るには、/boot/config.txtの最後の行にdtdebug=1を追加してリブートします。メッセージは、 sudo vcdbg log msgで読み出せます。

  SDO端子をGNDに落として0x76に変更します。

　ターミナルで、

　　sudo nano /boot/config.txt

　最後の行に移動して、

dtoverlay=i2c-sensor,bme680

を追加し、Ctrl-Oで上書き保存、Ctrl-Xで終了します。リブートします。

　i2cdetectで確認します。0x76の場所がUUに変わっています。デバイス・ドライバが正常にインストールされました。

●測定結果

　/sys/bus/i2c/devices/1-0076/iio:device0

の中にテキスト・ファイルで置かれています。随時、値は更新されます。

　温度は1000で割ります。湿度はそのままの値です。気圧もそのままの値です。大気の汚れは抵抗値と思われます。
