gpiozeroライブラリ入門⑦import Motor その1 BD65496

 DCブラシありモータは、電源の極性で回転方向が決まります。したがって、CW( clockwise、時計回り)方向とCCW(counterclockwise、逆)方向の切り替えをつないだまま変更するには、Hブリッジ回路が使われます。

  MOSFETとマイコン (3)  DCモータを動かす その1

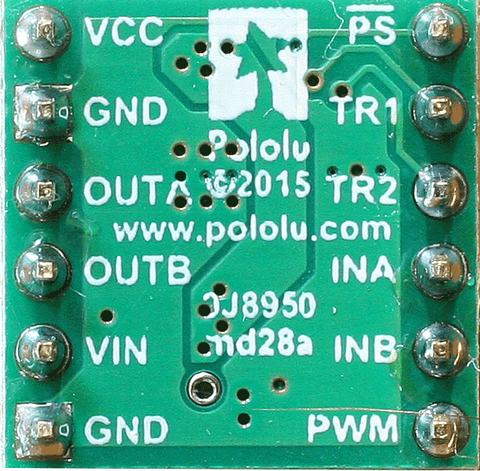

使用したHブリッジIC BD65496MUVボードのおもなスペック

 スイッチサイエンスから入手したPoluloのボードを利用します。

  • 対応モータ電圧 4.5~36V
  • ロジック電圧 2.5~5.5V
  • 定格電流 1.2A @12V
  • ピーク電流 5A

使用したモータ

 スイッチサイエンスから入手しました。ノイズ対策用にセラミック・コンデンサが端子間にはんだ付けされています。

  ワイヤ付きホビーモーター 2736

  • 定格電圧 3.0V
  • 電源電圧 1.0~3.0 V(~12V)
  • 無負荷時回転数(1.0 V、110 mA時) 6600±10% rpm
  • 無負荷時電流 最大110mA
  • ストール時電流 0.8 A
  • 重量 約26 g

クラス

クラスgpiozero.Motor(forward, backward, *, pwm=True, pin_factory=None)

 CompositeDeviceを拡張し、双方向モータ・ドライバ回路(つまりHブリッジ)に接続されたモータを駆動する。
 ラズパイにHブリッジ・モータ・コントローラを取り付け、電源(バッテリ・パックや5Vピンなど)をコントローラに接続する。コントローラ・ボードの出力をモータの二つの端子に接続し、コントローラ・ボードの入力を二つのGPIOピンに接続する。

パラメータ;

 forward (int or str) – モータ・ドライバ・チップの前方入力であるGPIOピンに接続されている。有効なピン番号については、ピン番号を参照。これがNoneの場合、GPIODeviceErrorが発生する。
 backward (int or str) – モータ・ドライバ・チップの逆方向入力が接続されているGPIOピン。有効なピン番号については、ピン番号を参照。これがNoneの場合、GPIODeviceErrorが発生する。
 enable (int or str or None) – モータを有効にするGPIOピン。一部のモータ・コントローラ・ボードに必要。有効なピン番号については、ピン番号を参照。
 pwm (bool) – True(デフォルト)の場合、モータ・コントローラ・ピンはPWMOutputDeviceのインスタンスを作成し、方向と可変速度の両方を制御する。 Falseの場合、DigitalOutputDeviceインスタンスを作成し、方向の制御のみを行う。
 pin_factory (Factory or None) –   APIの解説を読む。


backward(speed=1)

 モータを後方に駆動する。

パラメータ;

 speed (float) – モータが回転する速度。クラスが構築されたときにpwmがTrueの場合は0(停止)からデフォルトの1(最大速度)までの任意の値にすることができる(そうでない場合は0または1のみ)。

forward(speed=1)

 モータを前進させる。

パラメータ;

 speed (float) – 速度(フロート)– モータが回転する速度。クラスが構築されたときにpwmがTrueの場合は0(停止)からデフォルトの1(最大速度)までの任意の値にすることができる(そうでない場合は0または1のみ)。

reverse()

 モータの現在の方向を逆にする。モータが現在アイドル状態の場合、これは何もしない。それ以外の場合、モータの方向は現在の速度で逆になる。

stop()

 モータを停止する。

is_active

 モータが現在動作している場合はTrueを返し、それ以外の場合はFalseを返す。

value

 モータの速度を、-1(全速力後退)と1(全速力前進)の間の浮動小数点値として表し、0は停止を表する。

接続-1

 入力INA/INBにPWM信号を入れる接続です。

プログラム

 backward()の引数speedが0.08以下だと回転を始めませんでした。

from gpiozero import Motor
from time import sleep

motor = Motor(17, 18)
motor.backward(0.09)
sleep(3)
motor.stop()

接続-2

 入力INAにPWM信号を、入力INBにdirection信号を入れる接続です。PWM端子を3.3Vにつなぎ、クラスを使うとき、引数にpwm=Falseを追加します。

 speedのパラメータは'0'もしくは'1'に限定され、回転速度の調整はできませんでした。

from gpiozero import Motor
from time import sleep

motor = Motor(17, 18, pwm=False)
motor.forward(1)
sleep(3)
motor.stop()
