gpiozeroライブラリ入門⑫import Servo

 前回まではDCブラシありモータを駆動するHブリッジICを使いました。ここでは、ラジコンや小さなロボットに使われるサーボ・モータのクラスServoを利用します。産業用機器の位置決めなどに用いられるモータもサーボ・モータと呼ばれますが、異なるジャンルです。

 サーボ・モータはPWM信号を使います。HブリッジでもPWM信号を使いましたが、中身はまったく異なります。サーボ・モータのPWMは周期が業界でほぼ決まっており、回転角度(軸に取り付けられたホーンの動き)はHighのパルス幅で決定されます。Hブリッジのようにデューティ比で回転数を制御するのではありません。

クラスServo

class gpiozero.Servo(pin, *, initial_value=0, min_pulse_width=1/1000, max_pulse_width=2/1000, frame_width=20/1000, pin_factory=None)

 CompositeDeviceを拡張し、GPIOピンに接続されたPWM制御のサーボ・モータを使う。3本のケーブルは次の接続をする。

  • 電源(バッテリ・パックや5Vピンなど)をサーボの電源ケーブル(通常は赤色)に
  • サーボのアース・ケーブル(通常は黒または茶色)をバッテリ・パックのマイナスまたはGNDピンに
  • 最後のケーブル(通常は白またはオレンジ色)を、サーボの制御に使用するGPIOピンに

パラメータ;
 pin (int or str) – サーボが接続されているGPIOピン。 有効なピン番号、ピン番号を参照。 これがNoneの場合、GPIODeviceErrorが発生する。
 initial_value (float) – 0(デフォルト)の場合、デバイスの中間点が最初に設定される。 -1から1までの値は、初期位置として指定できる。 Noneは、制御されていないサーボを開始することを意味する(値を参照)。
 min_pulse_width (float) – サーボの最小位置に対応するパルス幅。 デフォルトは1ms。
 max_pulse_width (float) – サーボの最大位置に対応するパルス幅。 デフォルトは2ms.
 frame_width (float) – 秒単位で測定されたサーボ制御パルス間の時間の長さ。 デフォルトは20msであり、これはサーボの一般的な値。
 pin_factory (Factory or None) – APIの解説を読む。

detach()

 サーボの制御を一時的に無効にする。これは、値を「なし」に設定することと同じ。

max()

 サーボを最大位置に設定する。

mid()

 サーボを中点位置に設定する。

min()

 サーボを最小位置に設定する。

frame_width

 制御パルス間の時間。単位は秒。

is_active

 複合デバイスは、その構成デバイスのいずれかに「真の」値がある場合、「アクティブ」と見なされる。

max_pulse_width

 サーボの最大位置に対応する制御パルス幅(単位は秒)。

min_pulse_width

 サーボの最小位置に対応する制御パルス幅。(単位は秒)。

pulse_width

 サーボを制御する現在のパルス幅を返す。

value

 サーボの位置を-1(最小位置)から1(最大位置)までの値で表す。これは、サーボが現在「制御されていない」こと、つまり制御信号が送信されていないことを示す特別な値Noneにもできる。通常、これはサーボの位置は変更されないままだが、手動で移動できることを意味する。

接続

 GPIO17に信号を出しています。使用したモータは、電源は3.3V、5Vのどちらでも動きました。

プログラム

 min、mid、maxの三か所にホーンを動かします。すこしプルプルと震えているのが気になります。


from gpiozero import Servo
from time import sleep,time

motor = Servo(17)

while 1:
    motor.min()
    sleep(1)
    motor.mid()
    sleep(1)
    motor.max()
    sleep(1)
    motor.mid()
    sleep(1)

 つなぐサーボ・モータを増やしていきました。4台です。問題なく動きました。最大接続数は不明です。


from gpiozero import Servo
from time import sleep

motor = Servo(17)
motor1 = Servo(27)
motor2 = Servo(21)
motor3 = Servo(20)
while 1:
    motor.min()
    motor1.min()
    motor2.min()
    motor3.min()
    sleep(1)
    motor.mid()
    motor1.mid()
    motor2.mid()
    motor3.mid()
    sleep(1)
    motor.max()
    motor1.max()
    motor2.max()
    motor3.max()
    sleep(1)
    motor.mid()
    motor1.mid()
    motor2.mid()
    motor3.mid()
    sleep(1)


波形

 周期の実測値は20msです。

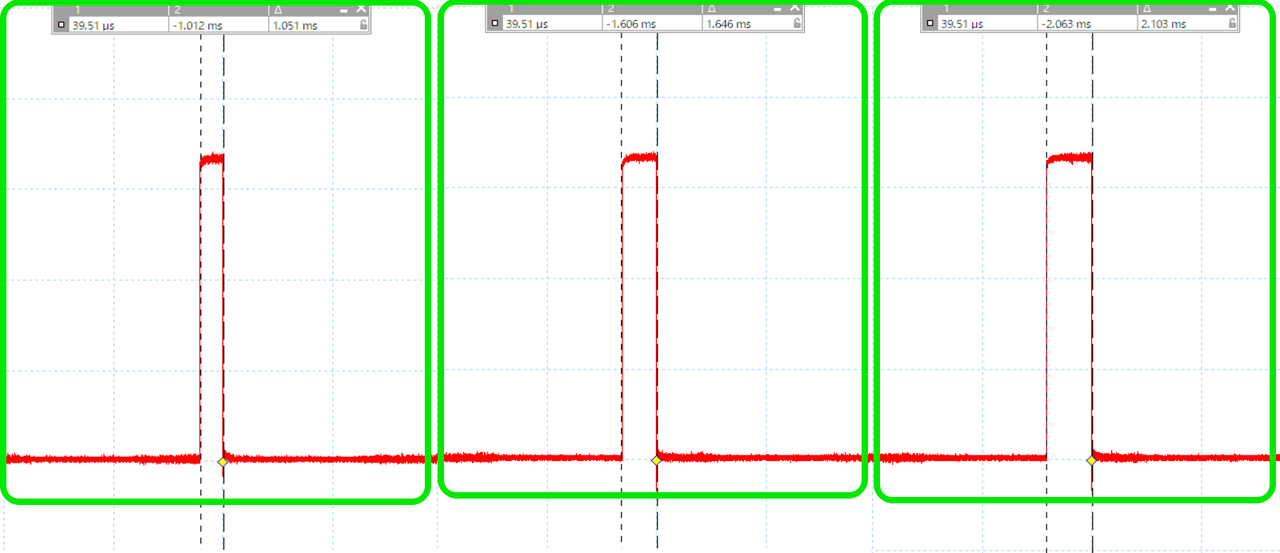

 min()、mid()、max()の周期です。それぞれ1.05ms、1.65ms、2.1msでした。

 いずれも、業界の標準に近い値です。
