gpiozeroライブラリ入門⑩import Motor その4 MC33926

 クラス(ライブラリ)Motorの動作確認を、

三つのHブリッジICで行いました。さらにもう一つ、pololuのブレークアウト・ボードMC33926を使います。

MC33926のおもなスペック

  • 動作電圧 5~28V
  • 連続出力電流 2.5A
  • チャネル 1。ボード上には二つ搭載
  • 最大PWM周波数 20kHz
  • ロジック入力電圧 3.3/5V対応

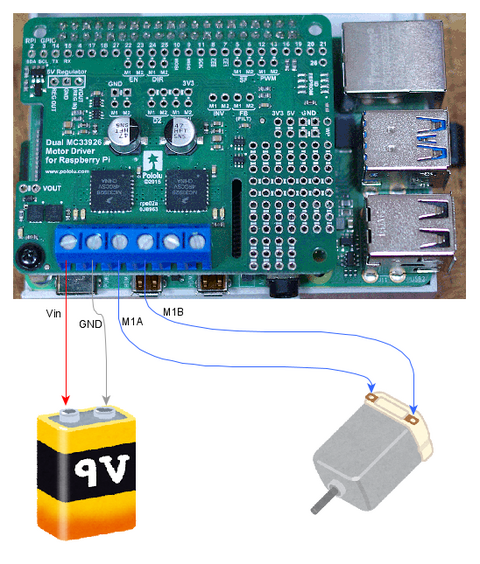

配線

 ラズパイ用にGPIOソケットがついているので、上から挿し込みます。ターミナル部分にモータの電源とモータとをつなぎます。

制御信号とGPIO端子



GPIO ピン モータ制御信号 詳細
5 Motor 1 SF ステータス・フラグ出力:ドライバが正常に機能している場合、このピンはラズパイによってHighにプルアップされる必要がある。ドライバに障害が発生した場合、ドライバICはSFをLowにする。無効化ピン(D1またはD2)のいずれかが出力を無効にしている場合、SFもLowになる
6 Motor 2 SF
12 Motor 1 PWM モータ速度入力:このピンのPWM(パルス幅変調)信号は、対応するドライバのモータ出力のPWM出力に対応する。このピンがLowの場合、モータはブレーキをかける。Highの場合、モータはONになる。最大許容PWM周波数は20kHz
13 Motor 2 PWM
22 Motor 1 EN イネーブル入力:このピンは内部でLowに設定され、モータ・ドライバICを低電流スリープ・モードにし、モータ出力を無効にする(ハイ・インピーダンスに設定)。モータ・ドライバを有効にするには、ENをHighにする
23 Motor 2 EN
24 Motor 1 DIR モータ方向入力:DIRがLowの場合、モータ電流は出力Aから出力Bに流れる。DIRが高い場合、電流はBからAに流れる
25 Motor 2 DIR



動作とプログラム

  CW、CCW、stopの真理値表です。

入力 出力
EN DIR PWM MxA MxB 動作
1 0 PWM PWM (H/L) L CW forward/brake at speed PWM %
1 1 PWM L PWM (H/L) CCW reverse/brake at speed PWM %
1 X 0 L L

brake low (出力はGNDへショート)

0 X X Z Z coast(出力OFF)



 ENはHighにし、PWMは入力1、DIRは入力2に割り当ててればよいように見えます。
 ENは、クラスLEDを使いました。LEDだと直感的でないので、別名ENにしてimportしました。
 en1.on()でICの横にある緑色のLEDが点灯します。もう一つのICの横のLEDが点灯したので、en2.off()でENをLowにしました。

from gpiozero import Motor
from gpiozero import LED as EN
from time import sleep,time

en1 = EN(22)
en1.on()
en2 = EN(23)
en2.off()

motor = Motor(12, 24)
motor.forward(0.3)
sleep(3)
en1.off()
