Raspberry Pi Picoでプログラミング ⑭ spi A-DコンバータMCP3208

 前回、10ビットA-DコンバータMCP3008を利用しました。ここでは12ビットA-DコンバータMCP3208を使います。ビット数が増えると、より細かくアナログ電圧を扱えます。言い換えれば、量子化誤差が小さくなります。

A-DコンバータMCP3208

 Picoには12ビットA-Dコンバータが内蔵されています。ここでは、12ビットA-DコンバータMCP3208を外付けして、同じ電圧を読み込んで比較します。

MCP3208のおもなスペック

  • ビット数 12
  • チャネル数 8(シングルエンド)、4(疑似差動)
  • 基準電圧 内蔵なし、端子あり
  • 変換速度 100ksps(5V時)
  • インターフェース SPI(モード0,0および1,1)、クロック1.6MHz(5V時)、0.8MHz(2.7V時)
  • 動作電圧 2.7~5.5V
  • ピン数 16ピンDIP

 基準電圧Vref入力、アナログ・グラウンドAGNDとディジタル・グラウンドDGNDが独立した端子で用意されています。MCP3008とピンの並びは同じです。

接続

ソースの作成

 pico/worksフォルダにあるmcp3008フォルダをコピーしてmcp3208フォルダを作ります。

 pico/worksフォルダのCMakeLists.txtの内容です。


cmake_minimum_required(VERSION 3.12)

# Pull in SDK (must be before project)
include(pico_sdk_import.cmake)

project(pico_examples C CXX ASM)
set(CMAKE_C_STANDARD 11)
set(CMAKE_CXX_STANDARD 17)

set(PICO_EXAMPLES_PATH ${PROJECT_SOURCE_DIR})

# Initialize the SDK
pico_sdk_init()

# Add blink example
add_subdirectory(cmake)
add_subdirectory(blink)
add_subdirectory(serial)
add_subdirectory(clock)
add_subdirectory(i2cscanner)
add_subdirectory(lps25hb)
add_subdirectory(tmp117)
add_subdirectory(aht20)
add_subdirectory(mcp3008) add_subdirectory(mcp3208)

 pico/works/mcp3208フォルダのCMakeLists.txtの内容です。


add_executable(mcp3208
        mcp3208.c
        )

# Pull in our pico_stdlib which pulls in commonly used features
target_link_libraries(mcp3208 pico_stdlib
        hardware_spi hardware_gpio hardware_adc)

# create map/bin/hex file etc.
pico_add_extra_outputs(mcp3208)

 mcp3208.cの内容です。Vrefは岩通VOAC7602の読み取り値です。

 チャネルのデータの作り方は、

  A-Dコンバータ その4 12ビットSPI MCP3208 -(1)

に詳しい解説があるので参照してください。


#include <stdio.h>
#include "pico/stdlib.h"
#include "hardware/spi.h"
#include "hardware/gpio.h"
#include "hardware/adc.h"

#define PIN_SCK  2
#define PIN_MOSI 3
#define PIN_MISO 4
#define PIN_CS   5

#define SPI_PORT spi0
static float Vref = 3.2562;


static inline void cs_select() {
    asm volatile("nop \n nop \n nop");
    gpio_put(PIN_CS, 0);  // Active low
    asm volatile("nop \n nop \n nop");
}

static inline void cs_deselect() {
    asm volatile("nop \n nop \n nop");
    gpio_put(PIN_CS, 1);
    asm volatile("nop \n nop \n nop");
}

void setup_SPI(){
    // This example will use SPI0 at 2MHz.
    spi_init(SPI_PORT, 2 * 1000 * 1000);
    gpio_set_function(PIN_MISO, GPIO_FUNC_SPI);
    gpio_set_function(PIN_SCK, GPIO_FUNC_SPI);
    gpio_set_function(PIN_MOSI, GPIO_FUNC_SPI);

    // Chip select is active-low, so we'll initialise it to a driven-high state
    gpio_init(PIN_CS);
    gpio_set_dir(PIN_CS, GPIO_OUT);
    gpio_put(PIN_CS, 1);
}

int readADC(uint8_t ch){
    uint8_t writeData[] = {0b00000110, 0x00, 0x00};
    switch(ch){
      case 0:
        writeData[0] = 0b00000110;
        writeData[1] = 0b00000000;
      break;
      case 1:
        writeData[0] = 0b00000110;
        writeData[1] = 0b01000000;
      break;
      case 2:
        writeData[0] = 0b00000110;
        writeData[1] = 0b10000000;
      break;
      case 3:
        writeData[0] = 0b00000110;
        writeData[1] = 0b11000000;
      break;
      case 4:
        writeData[0] = 0b00000111;
        writeData[1] = 0b00000000;
      break;
      case 5:
        writeData[0] = 0b00000111;
        writeData[1] = 0b01000000;
      break;
      case 6:
        writeData[0] = 0b00000111;
        writeData[1] = 0b10000000;
      break;
      case 7:
        writeData[0] = 0b00000111;
        writeData[1] = 0b11000000;
    }
    // printf("\n %0b %0b %0b\n",writeData[0],writeData[1],writeData[2]);
    uint8_t buffer[3];
    cs_select();
    sleep_ms(1);
    spi_write_read_blocking(SPI_PORT, writeData, buffer, 3);
    sleep_ms(1);
    cs_deselect();

    return (buffer[1] & 0x0f) << 8 | buffer[2];
}

int main() {
    stdio_init_all();

    adc_init();
    adc_gpio_init(26);
    adc_select_input(0);
    const float conversion_factor = Vref / (1 << 12);

    printf("\nHello, MCP3208 Reading data from registers via SPI...\n");

    setup_SPI();

    while (1) {
        for (uint8_t i=0; i<8; i++){
            printf("ch%d is %.4fV\n", i, Vref * readADC(i) / 4096);
            sleep_ms(10);
        }
        uint16_t result = adc_read();
        printf("ADC voltage: %f V\n", result * conversion_factor);
        sleep_ms(5000);
    }
    return 0;
}

 ターミナルで、pico/works/buildにおります。

cmake ..

 pico/works/build/mcp3208におります。

make -j4

 Resetボタンを押したまま、BOOTSELボタンを押し、Resetボタンを離してから、BOOTSELボタンを離します。RPI-RP2ドライブがマウントされました。

 RPI-RP2ドライブへ、mcp3208.uf2をドラッグします。

 ch0には、Analog Discovery Pro ADP3450のSupplies出力をつないでいます。ch1からch7は何もつないでいません。Supplies出力をDMMで測った電圧は1.79221Vです。

 実行中の様子です。

基準電圧Vrefに安定した電圧を供給

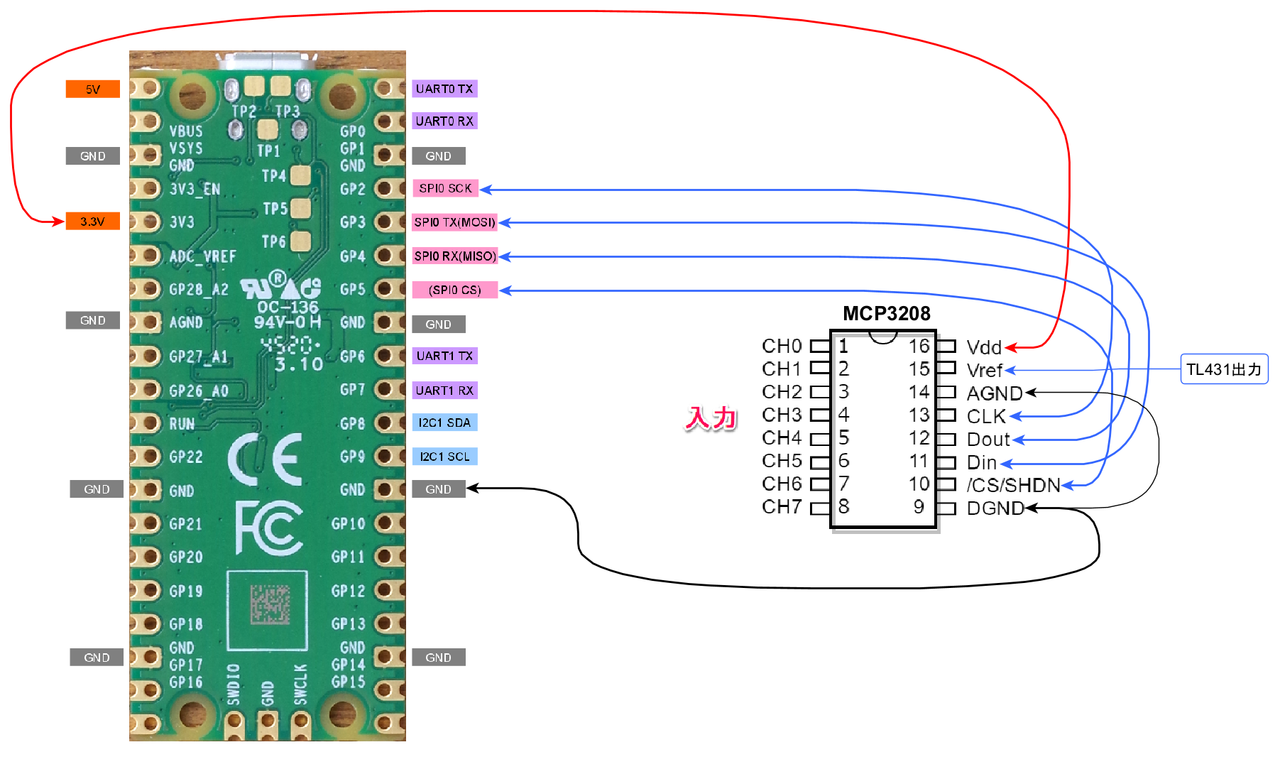

 TL431は基準電圧源ICでポピュラです。MCP3208のVref端子とPicoのADC_VREF端子にこの電圧を入力して、測定します。DMMで測ると2.54802Vでした。これをプログラムのVrefに記入します。

 入力電圧は、DMMで1.79220Vでした。



 Vref=電源電圧のとき、 ADCは0.013963V、MCP3208は0.00591Vの誤差。

 Vref=TL431のとき、ADCは0.049767V、MCP3208は0.0454Vの誤差。

 電源電圧を基準電圧源として使ったほうが、誤差が少ない結果になりました。TL431の出力を直接、両方のVrefに入力したのが原因かもしれません。通常、OPアンプを使ったボルテージフォロワを入れることが多いです。

 ただ、PicoのADC_VREF端子の動作がよくわかっていません。入力端子と思えるのですが、実際は電圧が出ています。ADCのAPIファンクションには、外部基準電圧の入力切り替えというような関数はないです。
