Raspberry Pi Picoでプログラミング ③ ラズパイ4の準備(3) LチカとHello, world!の実行

 Picoのプログラミングをするうえで、とても有用なのが、ドキュメントです。Cortex-M0+というマイコン自体の解説、周辺機器をつなぐときのサンプル回路やサンプル・プログラム、C/C++やMicroPythonを利用するときのリファレンスまで、発売時に用意されていました。

 C/C++言語でプログラムを作るには、

  Getting started with Raspberry Pi Pico

を参考にします。実際にコーディングするうえで、Picoボードのことが書かれた

  Raspberry Pi Pico Datasheet

を参照することもあります。よりCPUに近いことは次のドキュメントに書かれています。

  RP2040 Datasheet

 ピンの名前は覚えにくいので、いつでも見れるようにしておきます。

  Pico-R3-A4-Pinout.pdf

Getting started with Raspberry Pi PicoのLチカから始める

 セットアップがすむと、Lチカ(Blink)やHello, world!は、コンパイルがすんでいます。これでは何をすればよいのかがわからないので、独自のディレクトリで開発をします(第5回を予定)。

 ここでは、次の2点を行います

  • セットアップ
  • ビルド済みのBlinkとHello, world!プログラムの実行

セットアップ

 ラズパイのOSを最新の状態にします。

sudo apt-get update
sudo apt-get upgrade -y

 rebootします。

 ターミナルで、

uname -a

 5.10.17です。ダウンロード・ユーティリティのwgetをインストールします。

sudo apt install wget

 すでに入っているかもしれません。

 インストールに必要なことが記述されたスクリプトを取得します。

wget https://raw.githubusercontent.com/raspberrypi/pico-setup/master/pico_setup.sh

 実行権を付けます。

chmod +x pico_setup.sh

 実行します。

./pico_setup.sh

 15分前後で終了しました。リブートします。

動作確認①

 picoのフォルダの中にすべてがインストールされています。

 picoフォルダの中に、pico-examplesフォルダがあり、多くの事例が入っています。pico-playgroundにも事例があります。ソース類はpico-sdkに基本的なものが、pic-extrasにはpico-playgroundにある事例のライブラリ類が入っています。

 pico-examplesフォルダの中は、たくさんのサンプル・ソースが入ったフォルダとビルド(コンパイルしてリンクして実行ファイルを作ること)されたファイルが入るbuildフォルダがあります。

 buildフォルダの中に、Lチカの実行ファイルの入ったblinkがあります。解説書では、自分でmakeしますが、すでにmakeはすんでいます。

 blinkのフォルダの中身です。

 たくさんファイルがあります。

 ここで、PicoのResetボタンを押したまま、BOOTSELボタンを押し、Resetボタンを離してから、BOOTSELボタンを離します。これでRPI-RP2ディスクがマウントができます。

 blink.uf2ファイルをRPI-RP2ディスクへドラッグします。これでマイコン(Pico)に書き込みが行われ、完了するとリセットがかかり、プログラムが動きます。

 USBコネクタ横の黄緑色のLEDが高速に点滅します。

動作確認②

 buildフォルダの中に、「Hello World!」を出力する実行ファイルの入ったhello_worldがあります。解説書では、自分でmakeしますが、すでにmakeはすんでいます。

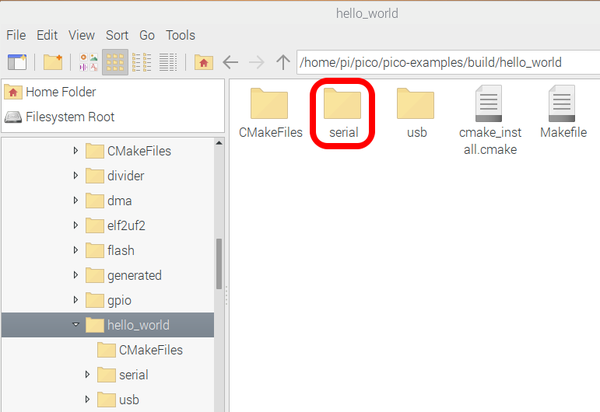

 フォルダの中には2種類の実行ファイルがあります。ここでは、serialフォルダの中身を使います。

 デスクトップにあるterm.shをダブルクリックして起動します。小さなパネルが出るので、ターミナル内で実行を選びます。



 Resetボタンを押したまま、BOOTSELボタンを押し、Resetボタンを離してから、BOOTSELボタンを離します。これでRPI-RP2ディスクがマウントができます。

 hello_serial.uf2ファイルをRPI-RP2ディスクへドラッグします。これでマイコンに書き込みが行われ、完了するとリセットがかかり、プログラムが動きます。

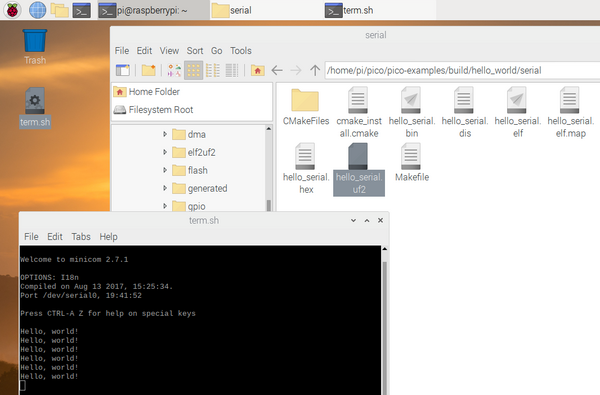

 通信ソフトminicomが動いているターミナルに、printfの実行結果のHello World!が出力されます。

 出ない場合、Raspberry Pi ConfigurationのSerialは次のようになっていることを確認してください。

テキスト・エディタの修正

 気に入ったエディタがあればいいのですが、汎用のテキスト・エディタはデフォルトではソース・コードが読みずらいです。EditからPreferencesを開き、一番上の「行番号をつける」をチェックし、一番下のカラーは「なし」から「Classic」に変更します。
