Raspberry Pi Picoでプログラミング ② ラズパイ4の準備(2) 標準入出力の用意

標準入出力

 プログラムでprintfやscanfは標準入出力が使われます。ここでは、UART0ポートを通して利用します。

Pico UART0名称 Pico 物理的ピン番号 Pico GPIOピン番号 ラズパイの物理ピン番号
UART0_TX 1 GP0 10(Rx)
UART0_RX 2 GP1 8(Tx)
GND 3 GND 6(GND)

 UART(Universal Asynchronous Receiver/Transmitter)は、もともとRS-232Cなどの非同期シリアル通信用コントロールICの呼び名でした。RS-232Cの通信規格は10mとかケーブルを延ばせ、±12Vぐらいが使われるので、マイコン・ボード・レベルだと利用するのが大変です。ロジック・レベルで、制御端子をすべて捨て去ったのがこのUART端子です。信号は3.3V-0Vレベル、Tx(送信)とRx(受信)の2本で通信します。

 Txは通信相手のRxに、Rxは通信相手のTxにつなぎます。

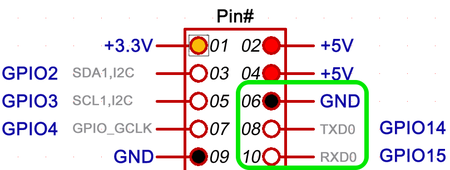

 ラズパイのGPIO側の配線

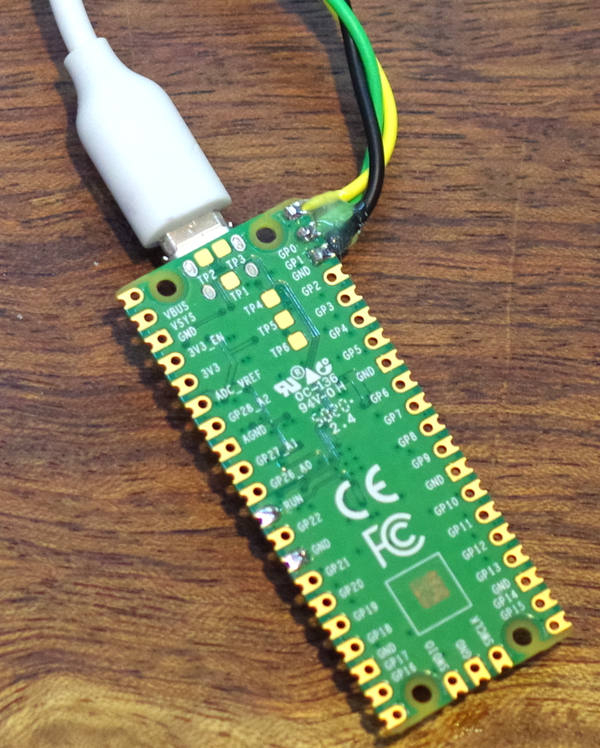

 PicoはUARTは二つあります。上記のピンはUART0です。ケーブルを直接はんだ付けしました。

ターミナルのシェル

 ターミナル・ソフトminicomを、ラズパイにインストールします。

sudo apt install minicom

 接続ポートを確認します。

ls /dev

 /dev/serial0(UART0)もしくは/dev/serial1があると思います。

 デスクトップで右クリックして新規ファイル(New File)でファイル名をterm.shにします。テキスト・エディタで、

#! /bin/bash
minicom -b 115200 -o -D /dev/serial0

の2行を記述して保存します。

 term.shを右クリックし、一番下のPropertiesを選択します。
 PermissionsのタブのExcute(実行権)を下記のように変更します。

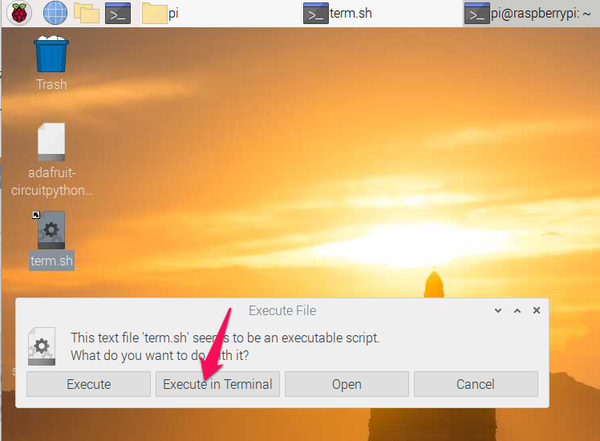

  起動するときは、アイコンをダブルクリックすると、小さなパネルが出るので、ターミナルで実行を選択すると、新しく起動したターミナルで通信ソフトminicomが動き出します。

Picoの準備

 C/C++でビルドしたファイルにxxx.uf2ができています(次回解説予定)。このファイルをデスクトップに表示されているRPI-RP2ドライブにドラッグすると、実行ファイルがコピーされ、Picoにリセットがかかってプログラムが動きます。

 RPI-RP2ドライブをデスクトップに出すには、

  • USBケーブルで、ラズパイとPicoをつなぐ
  • ラズパイのデスクトップにPico(PRI-RP2)をマウントするために、BOOTSELボタンを押したままUSBケーブルをつなげる(抜き差し)

の操作をします。しかし、抜き差しは片手ではできず不便です。

Resetスイッチを取り付ける

 RUN端子とGND間にタクト・スイッチをはんだ付けします。Resetボタンと呼ばれるようです。はんだ付けした反対側は接着剤で浮かないように留めます。

 Resetボタンを押したまま、BOOTSELボタンを押し、Resetボタンを離してから、BOOTSELボタンを離します。これでマウントができます。RPI-RP2というドライブ名です。

 Resetボタンは、BOOTSELボタン側と同じ面にも取り付けれます。マイコンIC側の足は切り取っておきます。

 Resetボタンに使われるタクト・スイッチは、短辺側がON/OFFされる接点です。長辺はそれぞれつながっています。
