Raspberry Pi Picoでプログラミング ⑰ gpioファンクション MASK

 gpioファンクションの中にmask関連があります。どういう機能なのか確認しました。

MASK関連gpioファンクション

ファンクション 要約
void gpio_set_outover (uint gpio, uint value)

GPIO出力イネーブル・オーバライドを選択。

gpio_overrideの情報の記載はない

void gpio_set_inover (uint gpio, uint value)

GPIO入力オーバライドを選択。

gpio_overrideの情報の記載はない

void gpio_set_oeover (uint gpio, uint value)

GPIO出力イネーブル・オーバライドを選択。

gpio_overrideの情報の記載はない

void gpio_init_mask (uint gpio_mask) 指定した複数のgpio番号を初期化(I/Oを有効にし、funcをGPIO_FUNC_SIOに設定)。出力イネーブルをクリア(入力に設定)、すべての出力値をクリア
static void gpio_set_mask (uint32_t mask) マスク(0~29)に現れるすべてのGPIOをHighにドライブ
static void gpio_clr_mask (uint32_t mask) マスク(0~29)をクリア(Low)する
static void gpio_xor_mask (uint32_t mask) マスクに表示されるすべてのGPIOを切り替え。ビットマスクをマスクする
static void gpio_put_masked (uint32_t mask, uint32_t value) マスクされたビットをHigh/Lowで駆動する
static void gpio_set_dir_out_masked (uint32_t mask) 「マスク」内のすべてのGPIOを出力に切り替える。ビット0〜29として、出力に設定するGPIOのビットをマスクする
static void gpio_set_dir_in_masked (uint32_t mask) ビット0〜29として、入力に設定するGPIOのビットをマスクする
static void gpio_set_dir_masked (uint32_t mask, uint32_t value)

複数のGPIO方向を設定する。マスクされた以外のビットは不変。

例;gpio_set_dir_masked(0x3, 0x2);
0b00000011<-ピンの0と1を0b00000010<-ピン0は入力、ピン1は出力に設定

 Raspberry Pi Pico C/C++ SDKにあるサンプルのhello_7segment.cの中から、MASK部分をピックアップしました。

セグメント・データの準備

int bits[10] = {
    0x3f, // 0 0b00111111
    0x06, // 1  0b00000110
    0x5b, // 2  0b01011011
    0x4f, // 3
    0x66, // 4
    0x6d, // 5
    0x7d, // 6
    0x07, // 7
    0x7f, // 8
    0x67  // 9
};

 数字の1は、bとcのセグメントが光ります。上記のデータに当てはめると、

  dot g f e d c b a

というデータの並びであることがわかります。

 この後、データを加工しています。


// Our bitmap above has a bit set where we need an LED on, BUT, we are pulling low to light
// 上記のビットマップには、LEDをONにする必要があるビット・セットだが、実際はLowに引き下げると光る // so invert our output
// だから出力を反転する(ここは1ビットずつの処理部分) gpio_set_outover(gpio, GPIO_OVERRIDE_INVERT);

 したがって、'1' 0b00000110は、0b11111001に変換されました。

 マスクを使うところです。

 FIRST_GPIOはGP2です。GP2が'a'セグメントに配線されているので、データを2だけシフトさせます。




// We are starting with GPIO 2, our bitmap starts at bit 0 so shift to start at 2
// GPIO 2から始める。ビットマップはビット0から始まるので、シフトして2から始める
// (FIRST_GPIOはGP2ピンで、セグメントaに配線されている)
// (valは表示する数値の数字) int32_t mask = bits[val] << FIRST_GPIO; // Set all our GPIO's in one go!
// すべてのGPIOを一度に設定する
// If something else is using GPIO, we might want to use gpio_put_masked()
// ほかの何かがGPIOを使用している場合は、gpio_put_masked()を使用することを勧める gpio_set_mask(mask); // マスクのビットを全部Highにする sleep_ms(250); gpio_clr_mask(mask); // マスクのビットを全部Lowにする

 8ビットのデータを一気に出力できることがわかりました。

実験回路

 GP2に赤色LED、GP3に緑色LED、GP4に青色LEDを抵抗を介してつなげます。それぞれの端子をHighにすれば、LEDが点灯します。

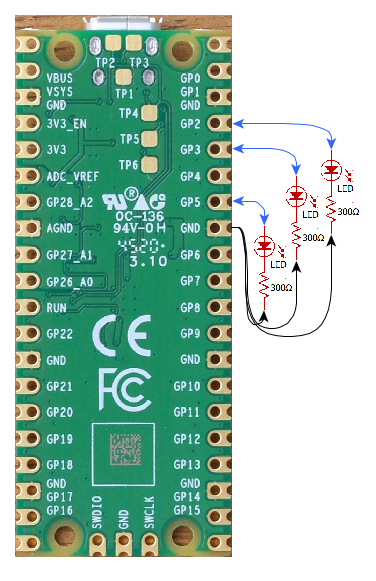

 回路図です。

 プログラムです。マスクは32ビット整数です。GP0がLSBになります。ここでは8ビットだけを指定しています。

 maskRGB =0b00101100; 右端がGP0なので、GP2、GP3、GP5を'1'にしたマスクを作ります。gpio_init_mask(maskRGB);で初期化し、 gpio_set_dir_out_masked(maskRGB); 3本まとめて出力に指定します。

 ループの最初で、GP2=赤色LEDだけを'1'にしたマスクを作り、gpio_set_mask(maskRGB);で'1'が立っているところをHighにします。したがって、赤色LEDだけが点灯します。250ms後に消灯します。

 したがって、赤色、緑色、青色、と順に点灯をします。

 このように、MASKは、すべてのGPIOを同時にON/OFFできる機能だといえます。


#include "pico/stdlib.h"
#include <stdio.h>

int main() {
    stdio_init_all();
    printf("Hello, RGB LED\n");

    int32_t maskRGB =0b00101100; // GP7 GP6 GP5 GP4 GP3 GP2 GP1 GP0
    gpio_init_mask(maskRGB);
    gpio_set_dir_out_masked(maskRGB);

    while(1){
        maskRGB =0b00000100;
        gpio_set_mask(maskRGB);
        sleep_ms(250);
        gpio_clr_mask(maskRGB);
        sleep_ms(250);

        maskRGB =0b00001000;
        gpio_set_mask(maskRGB);
        sleep_ms(250);
        gpio_clr_mask(maskRGB);
        sleep_ms(250);

        maskRGB =0b00100000;
        gpio_set_mask(maskRGB);
        sleep_ms(250);
        gpio_clr_mask(maskRGB);
        sleep_ms(250);
    }
    return 0;
}

 gpio_set_dir_maskedは、入出力を任意のタイミングで一気に変更できるので、ハードの設計をしっかりとしないと、大きな電流を流し、トラブルの原因になります。
